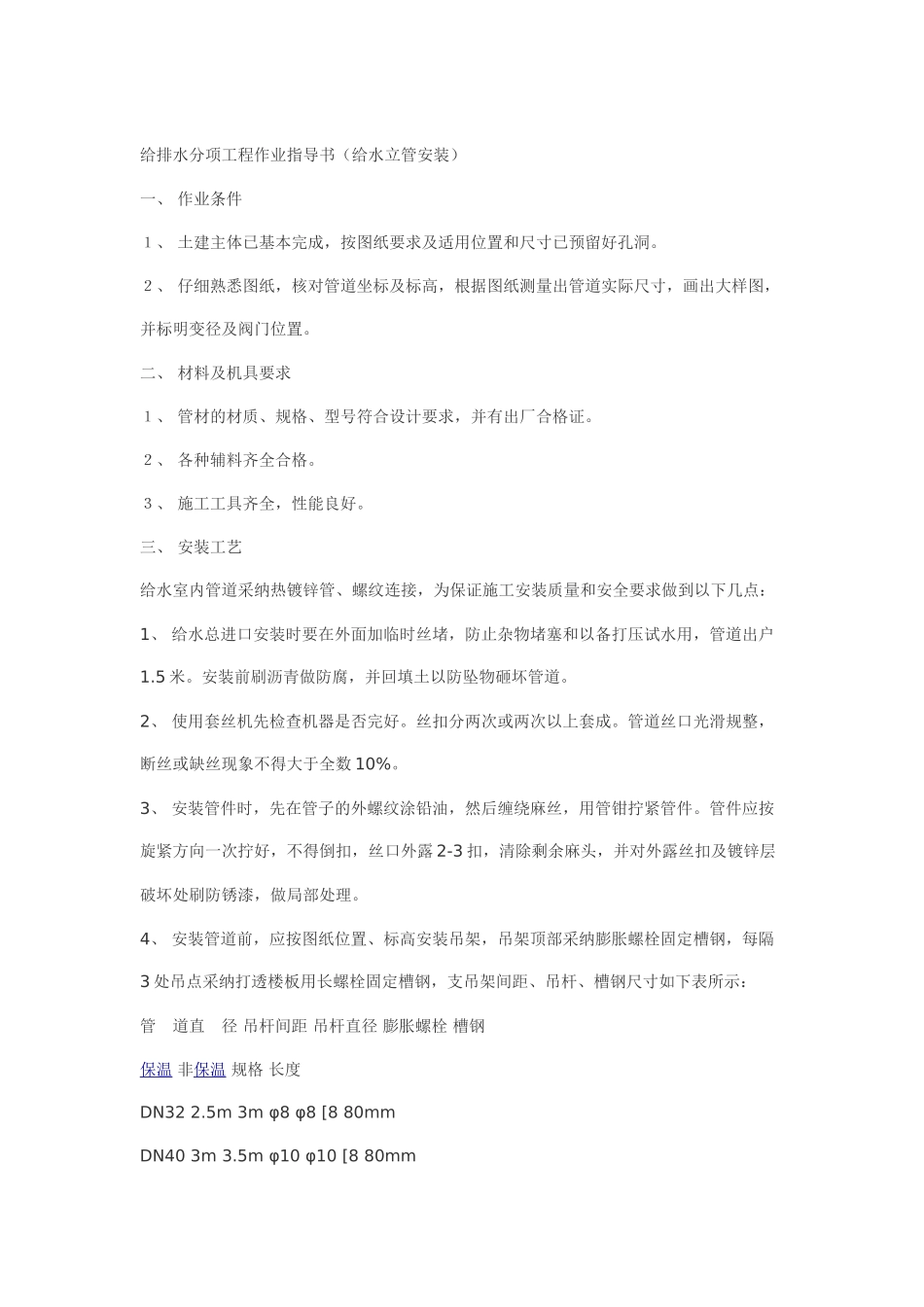

给排水分项工程作业指导书(给水立管安装)

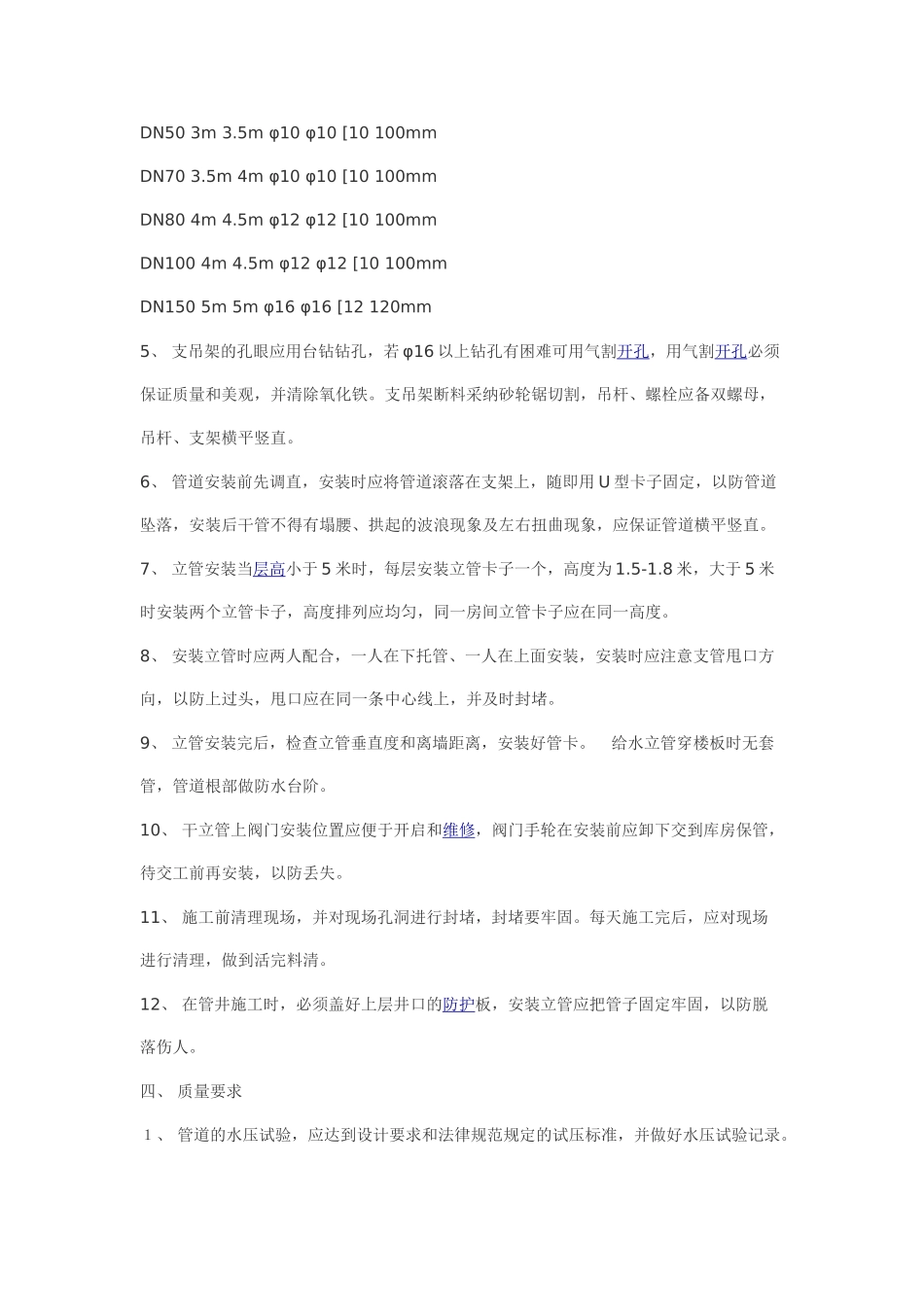

给排水分项工程作业指导书（给水立管安装）一、 作业条件１、 土建主体已基本完成，按图纸要求及适用位置和尺寸已预留好孔洞。２、 仔细熟悉图纸，核对管道坐标及标高，根据图纸测量出管道实际尺寸，画出大样图，并标明变径及阀门位置。二、 材料及机具要求１、 管材的材质、规格、型号符合设计要求，并有出厂合格证。２、 各种辅料齐全合格。３、 施工工具齐全，性能良好。三、 安装工艺给水室内管道采纳热镀锌管、螺纹连接，为保证施工安装质量和安全要求做到以下几点：1、 给水总进口安装时要在外面加临时丝堵，防止杂物堵塞和以备打压试水用，管道出户1.5 米。安装前刷沥青做防腐，并回填土以防坠物砸坏管道。2、 使用套丝机先检查机器是否完好。丝扣分两次或两次以上套成。管道丝口光滑规整，断丝或缺丝现象不得大于全数 10%。3、 安装管件时，先在管子的外螺纹涂铅油，然后缠绕麻丝，用管钳拧紧管件。管件应按旋紧方向一次拧好，不得倒扣，丝口外露 2-3 扣，清除剩余麻头，并对外露丝扣及镀锌层破坏处刷防锈漆，做局部处理。4、 安装管道前，应按图纸位置、标高安装吊架，吊架顶部采纳膨胀螺栓固定槽钢，每隔3 处吊点采纳打透楼板用长螺栓固定槽钢，支吊架间距、吊杆、槽钢尺寸如下表所示：管 道直 径 吊杆间距 吊杆直径 膨胀螺栓 槽钢保温 非保温 规格 长度DN32 2.5m 3m φ8 φ8 [8 80mmDN40 3m 3.5m φ10 φ10 [8 80mmDN50 3m 3.5m φ10 φ10 [10 100mmDN70 3.5m 4m φ10 φ10 [10 100mmDN80 4m 4.5m φ12 φ12 [10 100mmDN100 4m 4.5m φ12 φ12 [10 100mmDN150 5m 5m φ16 φ16 [12 120mm5、 支吊架的孔眼应用台钻钻孔，若 φ16 以上钻孔有困难可用气割开孔，用气割开孔必须保证质量和美观，并清除氧化铁。支吊架断料采纳砂轮锯切割，吊杆、螺栓应备双螺母，吊杆、支架横平竖直。6、 管道安装前先调直，安装时应将管道滚落在支架上，随即用 U 型卡子固定，以防管道坠落，安装后干管不得有塌腰、拱起的波浪现象及左右扭曲现象，应保证管道横平竖直。7、 立管安装当层高小于 5 米时，每层安装立管卡子一个，高度为 1.5-1.8 米，大于 5 米时安装两个立管卡子，高度排列应均匀，同一房间立管卡子应在同一高度。8、 安装立管时应两人配合，一人在下托管、一人在上面安装，安装时应注意支管甩口方向，以防上过头，甩口应在同一条中心线上，并及时封堵。9、...
