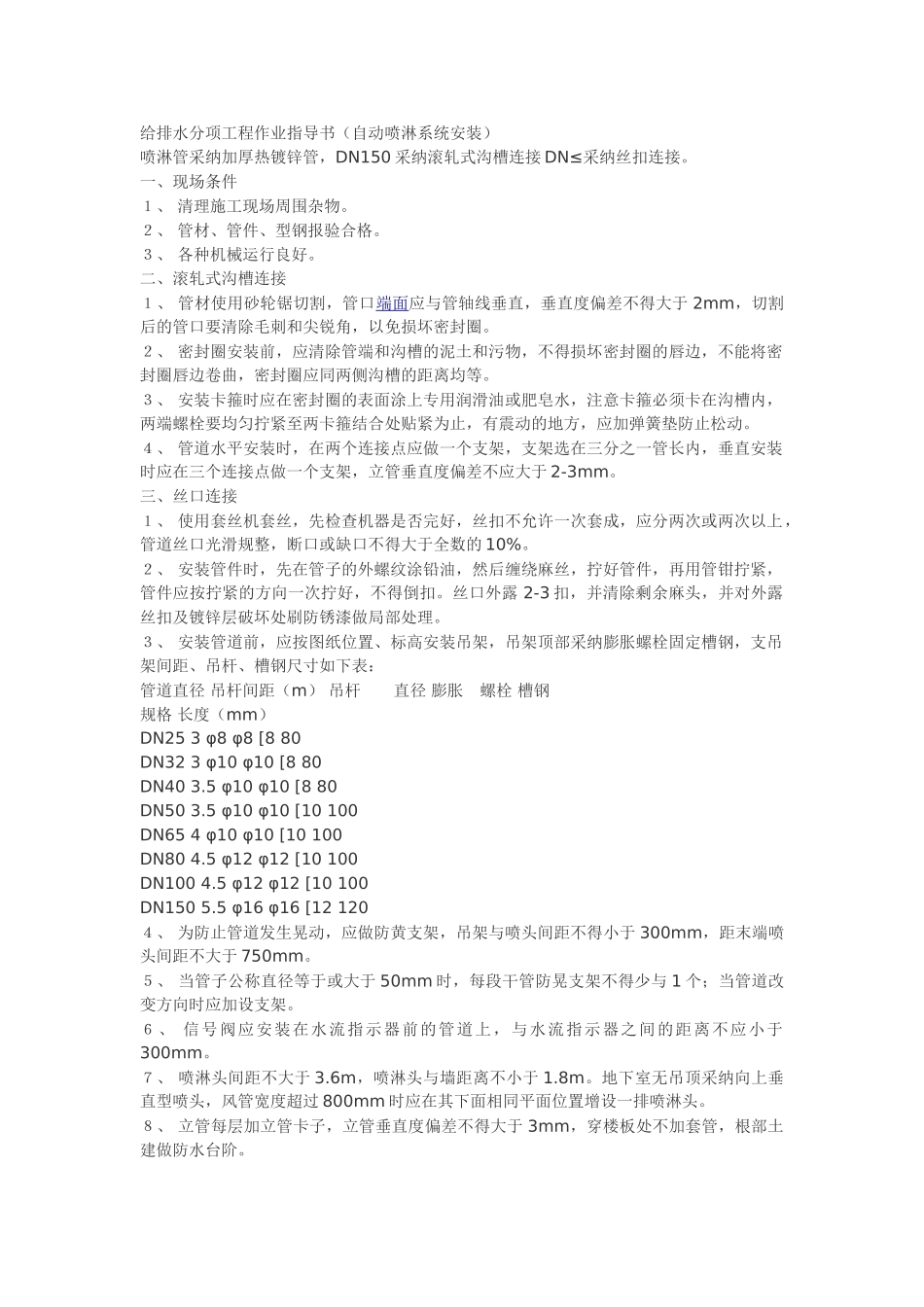

给排水分项工程作业指导书

给排水分项工程作业指导书（自动喷淋系统安装）喷淋管采纳加厚热镀锌管，DN150 采纳滚轧式沟槽连接 DN≤采纳丝扣连接。一、现场条件１、 清理施工现场周围杂物。２、 管材、管件、型钢报验合格。３、 各种机械运行良好。二、滚轧式沟槽连接１、 管材使用砂轮锯切割，管口端面应与管轴线垂直，垂直度偏差不得大于 2mm，切割后的管口要清除毛刺和尖锐角，以免损坏密封圈。２、 密封圈安装前，应清除管端和沟槽的泥土和污物，不得损坏密封圈的唇边，不能将密封圈唇边卷曲，密封圈应同两侧沟槽的距离均等。３、 安装卡箍时应在密封圈的表面涂上专用润滑油或肥皂水，注意卡箍必须卡在沟槽内，两端螺栓要均匀拧紧至两卡箍结合处贴紧为止，有震动的地方，应加弹簧垫防止松动。４、 管道水平安装时，在两个连接点应做一个支架，支架选在三分之一管长内，垂直安装时应在三个连接点做一个支架，立管垂直度偏差不应大于 2-3mm。三、丝口连接１、 使用套丝机套丝，先检查机器是否完好，丝扣不允许一次套成，应分两次或两次以上，管道丝口光滑规整，断口或缺口不得大于全数的 10%。２、 安装管件时，先在管子的外螺纹涂铅油，然后缠绕麻丝，拧好管件，再用管钳拧紧，管件应按拧紧的方向一次拧好，不得倒扣。丝口外露 2-3 扣，并清除剩余麻头，并对外露丝扣及镀锌层破坏处刷防锈漆做局部处理。３、 安装管道前，应按图纸位置、标高安装吊架，吊架顶部采纳膨胀螺栓固定槽钢，支吊架间距、吊杆、槽钢尺寸如下表：管道直径 吊杆间距（m） 吊杆 直径 膨胀 螺栓 槽钢规格 长度（mm）DN25 3 φ8 φ8 [8 80DN32 3 φ10 φ10 [8 80DN40 3.5 φ10 φ10 [8 80DN50 3.5 φ10 φ10 [10 100DN65 4 φ10 φ10 [10 100DN80 4.5 φ12 φ12 [10 100DN100 4.5 φ12 φ12 [10 100DN150 5.5 φ16 φ16 [12 120４、 为防止管道发生晃动，应做防黄支架，吊架与喷头间距不得小于 300mm，距末端喷头间距不大于 750mm。５、 当管子公称直径等于或大于 50mm 时，每段干管防晃支架不得少与 1 个；当管道改变方向时应加设支架。６、 信号阀应安装在水流指示器前的管道上，与水流指示器之间的距离不应小于300mm。７、 喷淋头间距不大于 3.6m，喷淋头与墙距离不小于 1.8m。地下室无吊顶采纳向上垂直型喷头，风管宽度超过 800mm 时应在其下面相同平面位置增设一排喷淋头。８、 立管每层加立管卡子，立管垂直度偏差不得大于 3mm，穿楼板处不加套管，根部土建做防水台阶。
