给排水最常用的30个资料汇总VIP专享

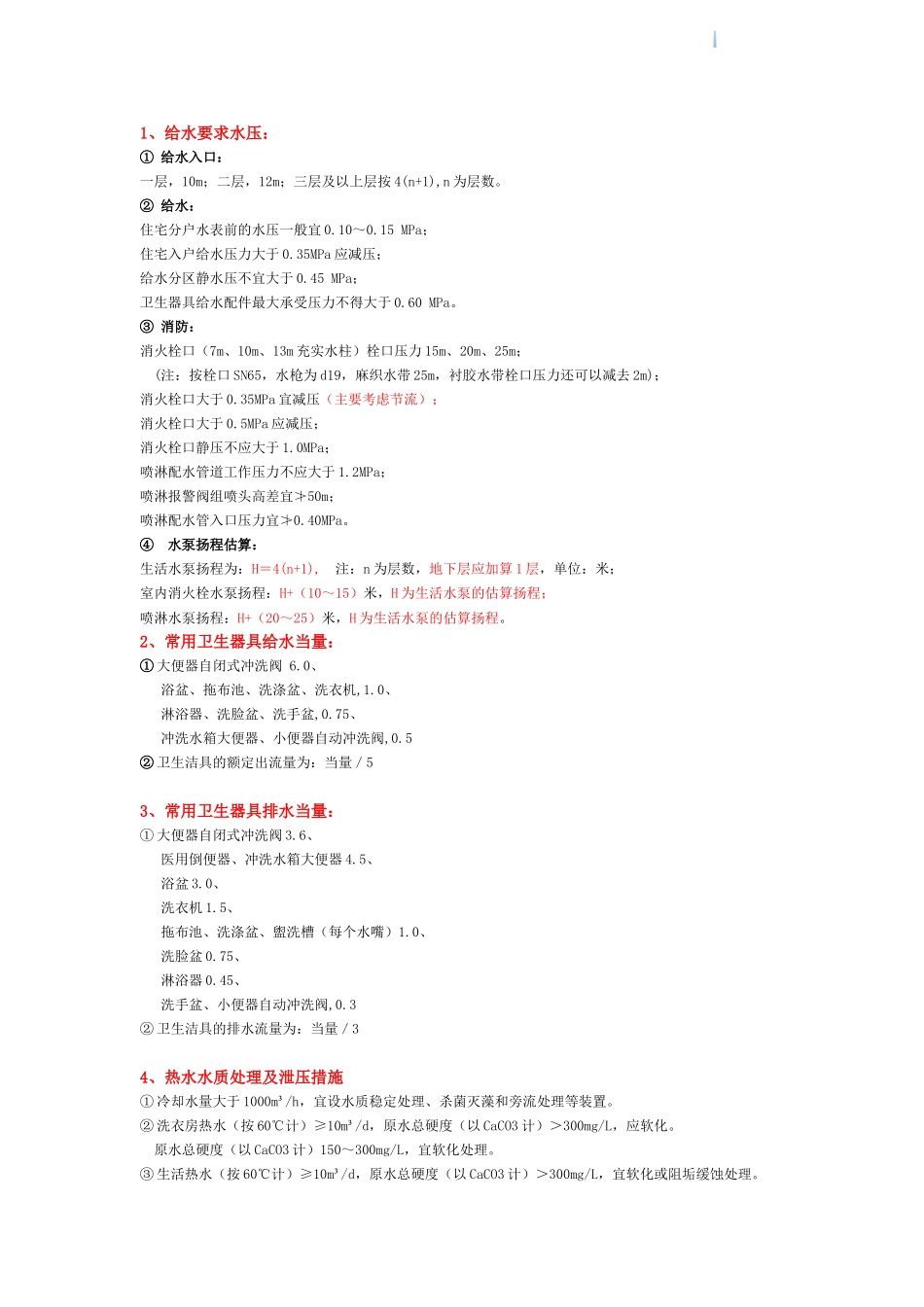

1、给水要求水压： ① 给水入口： 一层，10m；二层，12m；三层及以上层按 4(n+1),n 为层数。 ② 给水： 住宅分户水表前的水压一般宜 0.10～0.15 MPa； 住宅入户给水压力大于 0.35MPa 应减压； 给水分区静水压不宜大于 0.45 MPa； 卫生器具给水配件最大承受压力不得大于 0.60 MPa。 ③ 消防： 消火栓口（7m、10m、13m 充实水柱）栓口压力 15m、20m、25m； (注：按栓口 SN65，水枪为 d19，麻织水带 25m，衬胶水带栓口压力还可以减去 2m)； 消火栓口大于 0.35MPa 宜减压（主要考虑节流）； 消火栓口大于 0.5MPa 应减压； 消火栓口静压不应大于 1.0MPa； 喷淋配水管道工作压力不应大于 1.2MPa； 喷淋报警阀组喷头高差宜≯50m； 喷淋配水管入口压力宜≯0.40MPa。 ④ 水泵扬程估算： 生活水泵扬程为：H＝4(n+1), 注：n 为层数，地下层应加算 1 层，单位：米； 室内消火栓水泵扬程：H+（10～15）米，H 为生活水泵的估算扬程； 喷淋水泵扬程：H+（20～25）米，H 为生活水泵的估算扬程。 2、常用卫生器具给水当量： ① 大便器自闭式冲洗阀 6.0、 浴盆、拖布池、洗涤盆、洗衣机,1.0、 淋浴器、洗脸盆、洗手盆,0.75、 冲洗水箱大便器、小便器自动冲洗阀,0.5 ② 卫生洁具的额定出流量为：当量／5 3、常用卫生器具排水当量： ① 大便器自闭式冲洗阀 3.6、 医用倒便器、冲洗水箱大便器 4.5、 浴盆 3.0、 洗衣机 1.5、 拖布池、洗涤盆、盥洗槽（每个水嘴）1.0、 洗脸盆 0.75、 淋浴器 0.45、 洗手盆、小便器自动冲洗阀,0.3 ② 卫生洁具的排水流量为：当量／3 4、热水水质处理及泄压措施 ① 冷却水量大于 1000m³/h，宜设水质稳定处理、杀菌灭藻和旁流处理等装置。 ② 洗衣房热水（按 60℃计）≥10m³/d，原水总硬度（以 CaCO3 计）＞300mg/L，应软化。 原水总硬度（以 CaCO3 计）150～300mg/L，宜软化处理。 ③ 生活热水（按 60℃计）≥10m³/d，原水总硬度（以 CaCO3 计）＞300mg/L，宜软化或阻垢缓蚀处理。 ④ 生活热水（按 60℃计）≤30m³/d 可采纳泄压阀，＞30m³/d 应设压力式膨胀罐。 5、给水限制流速： ① 给水管（热水管）： DN15-20，≤1.0(0.8)m/s； DN25-40，≤1.2(1.0)m/s； DN50-70，≤1.5(1.2)m/s； DN≥80，≤1.8(1.2)m/s。 ② 消防管： 消火栓 2.5m/s， 自动喷水 5.0m/s。 ③ 水泵吸水管：0.8~1.2m/s。 ④ 冷却水管： ...
