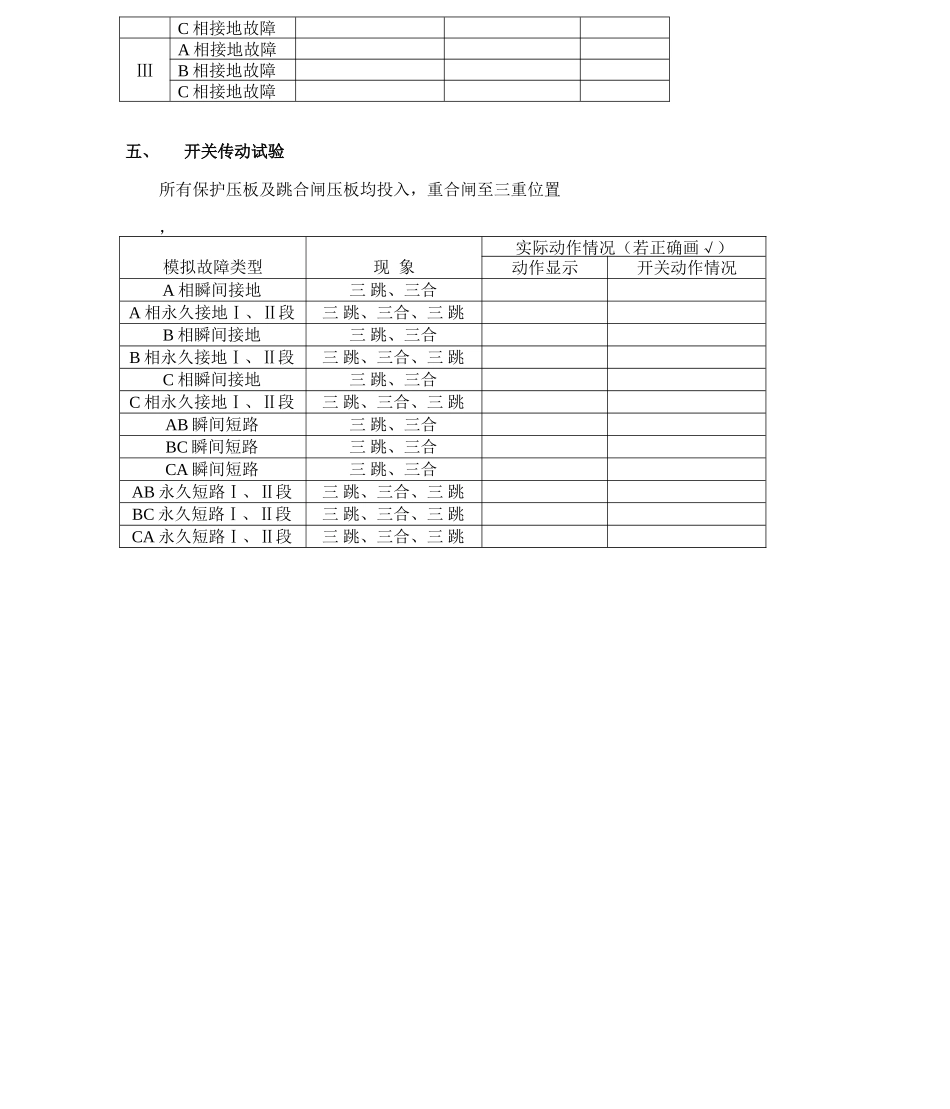

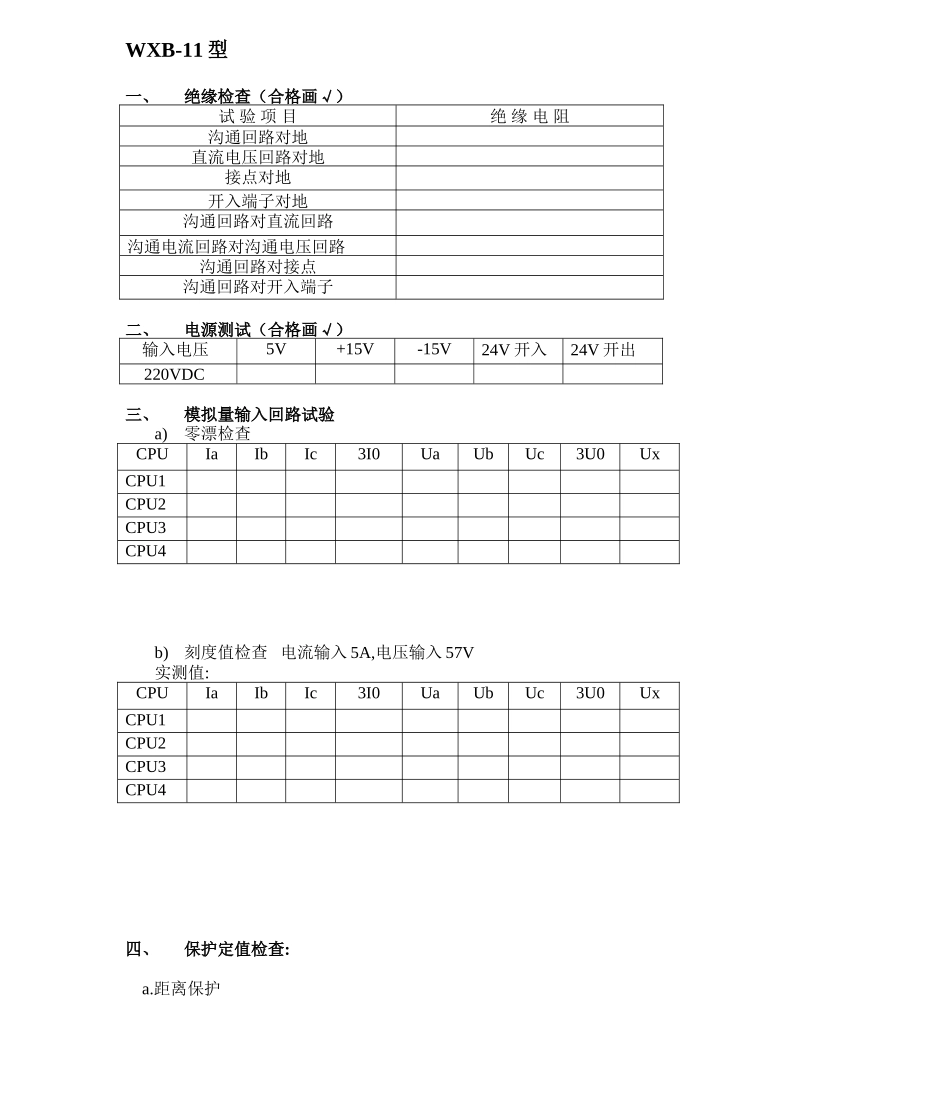

WXB-11 型一、绝缘检查（合格画√）试 验 项 目绝 缘 电 阻沟通回路对地直流电压回路对地接点对地开入端子对地沟通回路对直流回路沟通电流回路对沟通电压回路沟通回路对接点沟通回路对开入端子二、电源测试（合格画√）输入电压5V+15V-15V24V 开入 24V 开出220VDC三、模拟量输入回路试验a)零漂检查CPUIaIbIc3I0UaUbUc3U0UxCPU1 CPU2CPU3CPU4b)刻度值检查 电流输入 5A,电压输入 57V实测值:CPUIaIbIc3I0UaUbUc3U0UxCPU1 CPU2CPU3CPU4四、保护定值检查:a.距离保护段别模拟故障类型动作情况（正确动作画√,不动作画×）0.95 倍动作阻抗1.05 倍动作阻抗 反方向ⅠA 相接地故障B 相接地故障C 相接地故障ⅡA 相接地故障B 相接地故障C 相接地故障ⅢA 相接地故障B 相接地故障C 相接地故障b、段别模拟故障类型动作情况（正确动作画√,不动作画×）0.95 倍动作阻抗1.05 倍动作阻抗 反方向ⅠAB 相短路故障BC 相短路故障CA 相短路故障ⅡAB 相短路故障BC 相短路故障CA 相短路故障ⅢAB 相短路故障BC 相短路故障CA 相短路故障3、零序保护段别模拟故障类型动作情况（正确动作画√,不动作画×）0.95 倍动作电流1.05 倍动作电流 反方向ⅠA 相接地故障B 相接地故障C 相接地故障ⅡA 相接地故障B 相接地故障C 相接地故障A 相接地故障ⅢB 相接地故障C 相接地故障五、开关传动试验所有保护压板及跳合闸压板均投入，重合闸至三重位置，模拟故障类型现 象实际动作情况（若正确画√）动作显示开关动作情况A 相瞬间接地三 跳、三合A 相永久接地Ⅰ、Ⅱ段三 跳、三合、三 跳B 相瞬间接地三 跳、三合B 相永久接地Ⅰ、Ⅱ段三 跳、三合、三 跳C 相瞬间接地三 跳、三合C 相永久接地Ⅰ、Ⅱ段三 跳、三合、三 跳AB 瞬间短路三 跳、三合BC 瞬间短路三 跳、三合CA 瞬间短路三 跳、三合AB 永久短路Ⅰ、Ⅱ段三 跳、三合、三 跳BC 永久短路Ⅰ、Ⅱ段三 跳、三合、三 跳CA 永久短路Ⅰ、Ⅱ段三 跳、三合、三 跳
