综采面设备安装安全技术措施

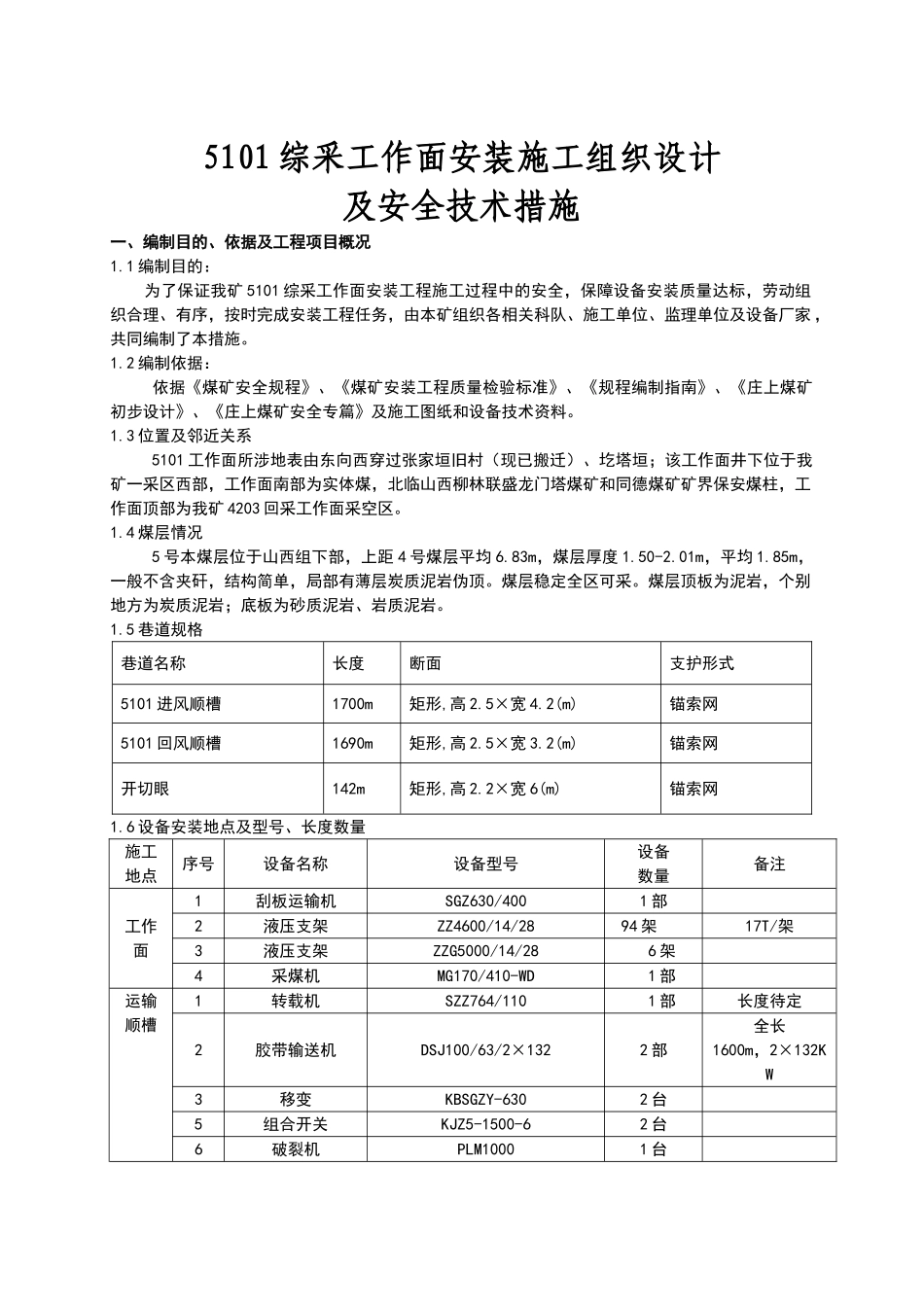

5101 综采工作面安装施工组织设计及安全技术措施一、编制目的、依据及工程项目概况1.1 编制目的： 为了保证我矿 5101 综采工作面安装工程施工过程中的安全，保障设备安装质量达标，劳动组织合理、有序，按时完成安装工程任务，由本矿组织各相关科队、施工单位、监理单位及设备厂家 ，共同编制了本措施。1.2 编制依据： 依据《煤矿安全规程》、《煤矿安装工程质量检验标准》、《规程编制指南》、《庄上煤矿初步设计》、《庄上煤矿安全专篇》及施工图纸和设备技术资料。1.3 位置及邻近关系 5101 工作面所涉地表由东向西穿过张家垣旧村（现已搬迁）、圪塔垣；该工作面井下位于我矿一采区西部，工作面南部为实体煤，北临山西柳林联盛龙门塔煤矿和同德煤矿矿界保安煤柱，工作面顶部为我矿 4203 回采工作面采空区。1.4 煤层情况 5 号本煤层位于山西组下部，上距 4 号煤层平均 6.83m，煤层厚度 1.50-2.01m，平均 1.85m，一般不含夹矸，结构简单，局部有薄层炭质泥岩伪顶。煤层稳定全区可采。煤层顶板为泥岩，个别地方为炭质泥岩；底板为砂质泥岩、岩质泥岩。1.5 巷道规格巷道名称长度断面支护形式5101 进风顺槽1700m矩形,高 2.5×宽 4.2(m)锚索网5101 回风顺槽1690m矩形,高 2.5×宽 3.2(m)锚索网开切眼142m矩形,高 2.2×宽 6(m)锚索网1.6 设备安装地点及型号、长度数量施工地点序号设备名称设备型号设备数量备注工作面1刮板运输机SGZ630/4001 部2液压支架ZZ4600/14/2894 架17T/架3液压支架ZZG5000/14/286 架4采煤机MG170/410-WD1 部运输顺槽1转载机SZZ764/1101 部长度待定2胶带输送机DSJ100/63/2×1322 部全长1600m，2×132KW3移变KBSGZY-6302 台5组合开关KJZ5-1500-62 台6破裂机PLM10001 台7喷雾泵BPW315/10 1 套二泵一箱8乳化泵BRW200/31.5 1 套二泵一箱二.组织领导机构及职责分工 组织领导机构及职责分工如下： 组 长： 矿 长（全面负责本项安装工程的指挥协调） 常务副组长：生产矿长（具体负责安装过程的各个环节的组织协调） 副 组 长： 技术矿长（负责安装措施的编制、审批） 机电矿长（负责安装过程的技术指导、质量监督及验收） 安全矿长（负责安装过程的安全监督，督促落实本安全技术措施） 矿长助理（负责安装过程的通风瓦斯合理及压风、供水、监控系统的安装指挥） 成员： 安装队长（负责组织人员安装工作面“三机”设备列车安装过程） 机电科长（负责参加编制本措施，具体现场...
