职业教育中心机械连接先张法预应力混凝土竹节桩施工方案

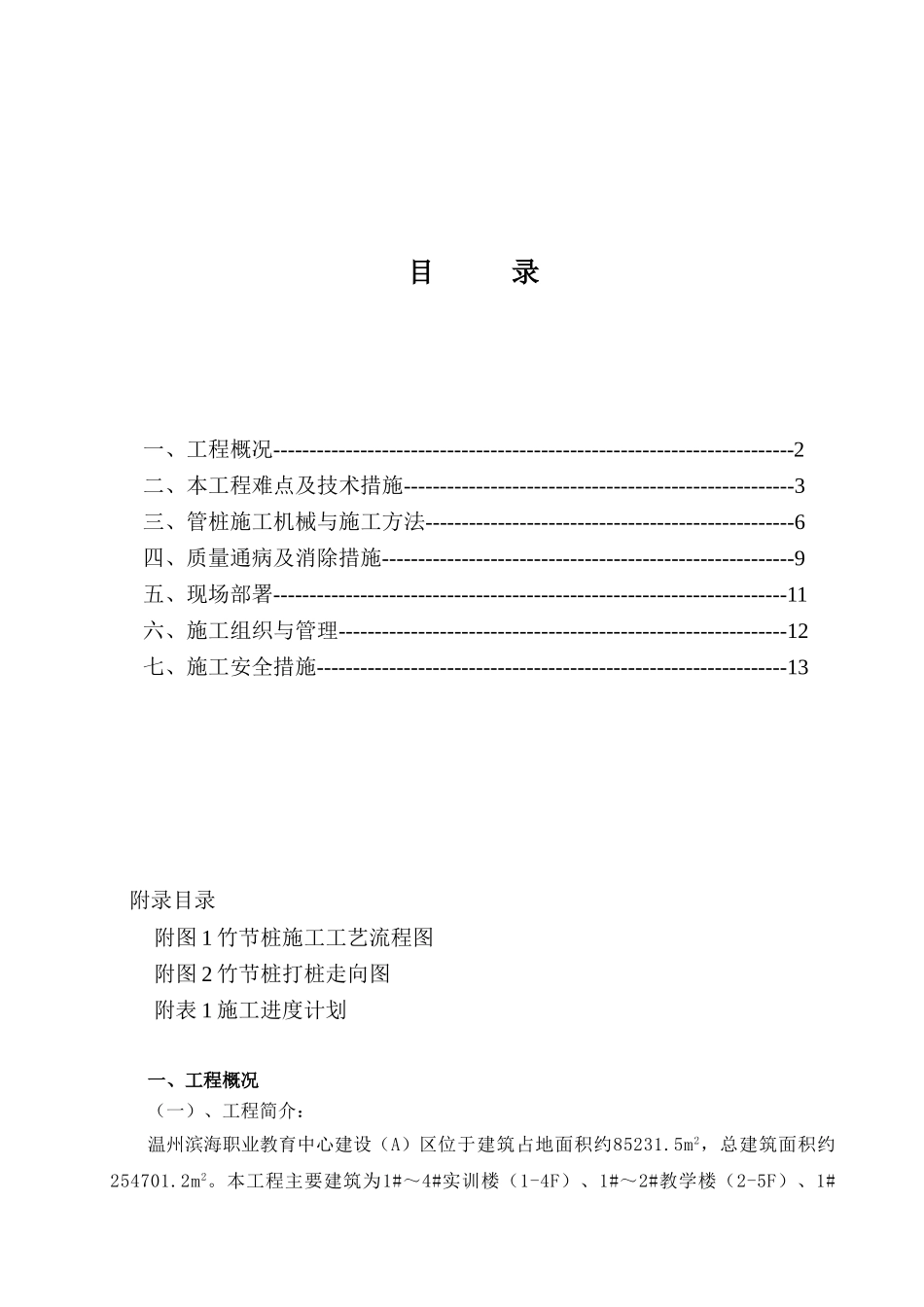

目 录一、工程概况------------------------------------------------------------------------2二、本工程难点及技术措施------------------------------------------------------3三、管桩施工机械与施工方法---------------------------------------------------6四、质量通病及消除措施---------------------------------------------------------9五、现场部署-----------------------------------------------------------------------11六、施工组织与管理--------------------------------------------------------------12七、施工安全措施-----------------------------------------------------------------13 附录目录附图 1 竹节桩施工工艺流程图附图 2 竹节桩打桩走向图附表 1 施工进度计划一、工程概况（一）、工程简介：温州滨海职业教育中心建设（A）区位于建筑占地面积约85231.5m2，总建筑面积约254701.2m2。本工程主要建筑为1#～4#实训楼（1-4F）、1#～2#教学楼（2-5F）、1#～2#食堂（3-4F）、大礼堂(2F)、体育馆(2F)、游泳馆(2F)、看台（2F）、图文信息楼（7F）及行政楼（13F），其中图文信息楼及行政楼下设1层地下室。本工程Ⅱ标段由2#教学楼（1区、2区、3区）、2#食堂、3#实训楼、4#实训楼组成，采纳机械连接先张法预应力混凝土竹节桩，选用如下桩型：1、T-PC-A600-560(100)-15,15,15,15 桩型(最后一节采纳 B 型桩)：2#教学楼（1 区、2 区、3 区）407 根，单桩竖向承载力特征值 1300KN；2#食堂 69 根，单桩竖向承载力特征值 1420KN；3#实训楼 613 根，单桩竖向承载力特征值 1300KN；4#实训楼 241 根，单桩竖向承载力特征值 1300KN；计 1330 根。 2、T-PC-A600-560(100)- 15,15,15,12 桩型(最后一节采纳 B 型桩)： 2#食堂 109 根，单桩竖向承载力特征值 1230KN；4#实训楼 353 根，单桩竖向承载力特征值 1100KN；计462 根。3、T-PC-A500-460(100)-13,13,13,11 桩型(最后一节采纳 B 型桩)：2#教学楼（1 区、2 区、3 区）64 根，单桩竖向承载力特征值 750KN；3#实训楼 28 根，单桩竖向承载力特征值 650KN；4#实训楼 47 根，单桩竖向承载力特征值 650KN；计 139 根。4、采纳锤击法施工，单节桩长配置可由现场确定，但桩节头不宜超过 3 个；5、套用图集号《2025 浙 G32》；（二）、工程地质特征详见《温州滨海职业教育中心建设（A）区工程岩土工程勘察报告》。（三）...
