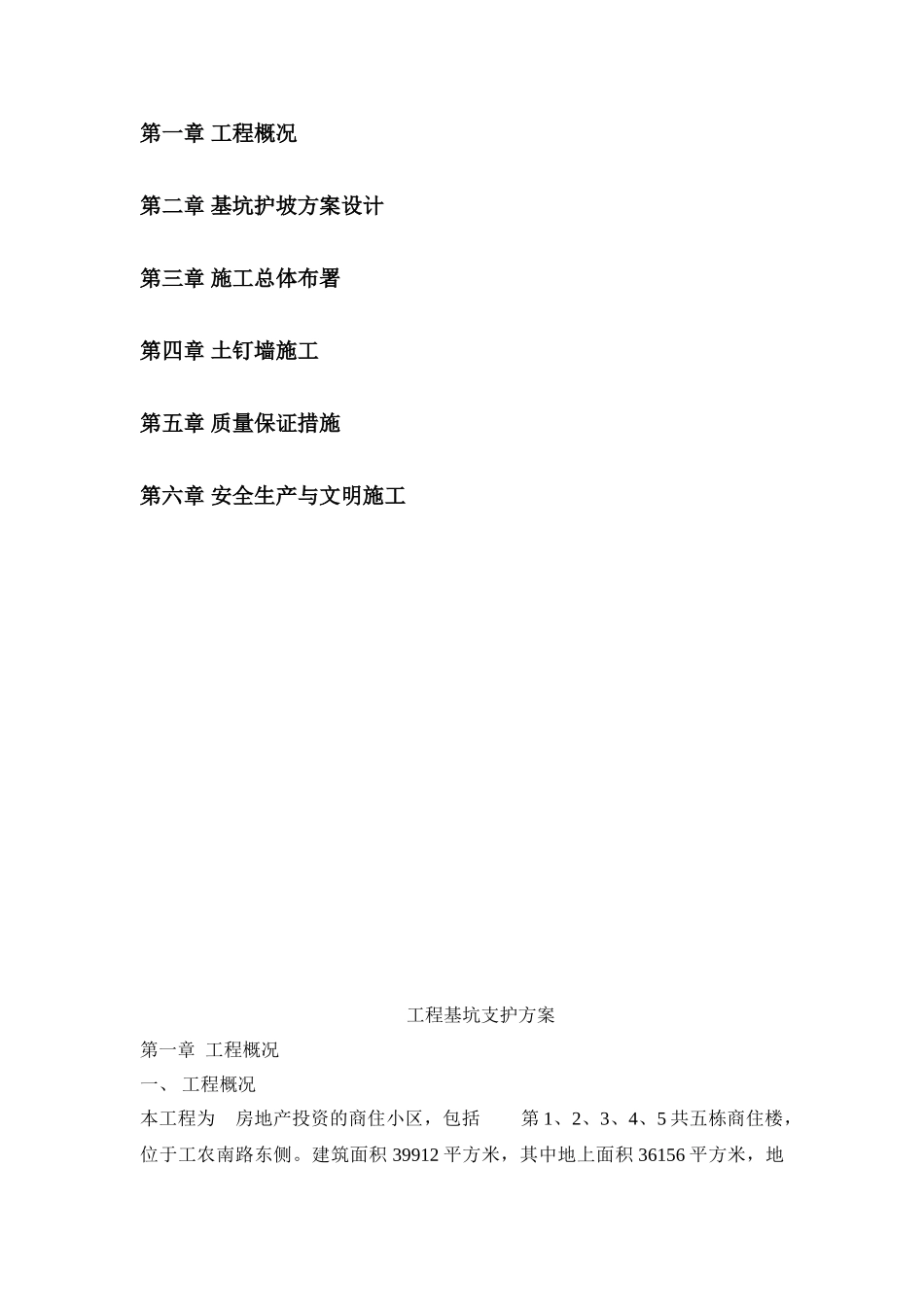

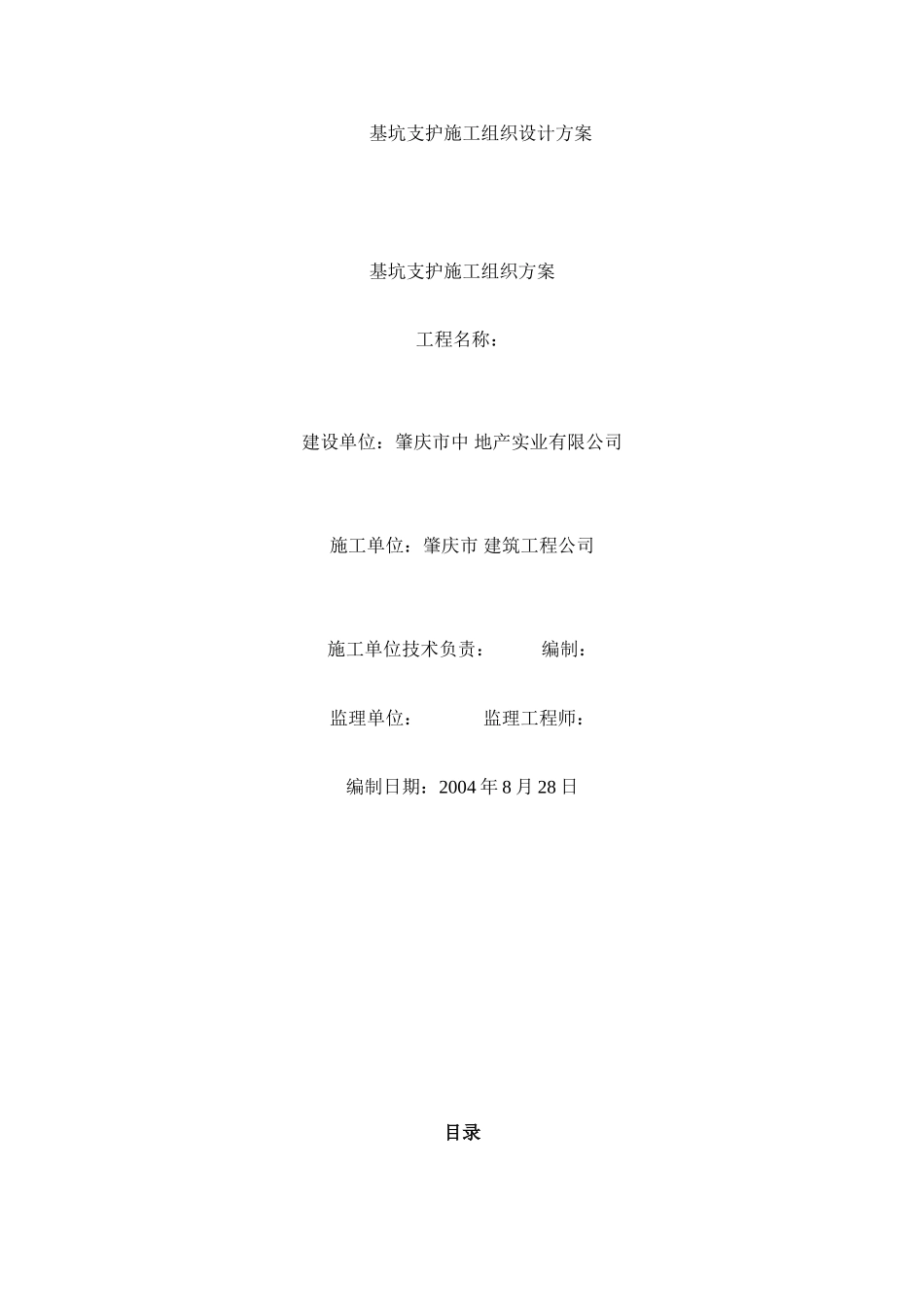

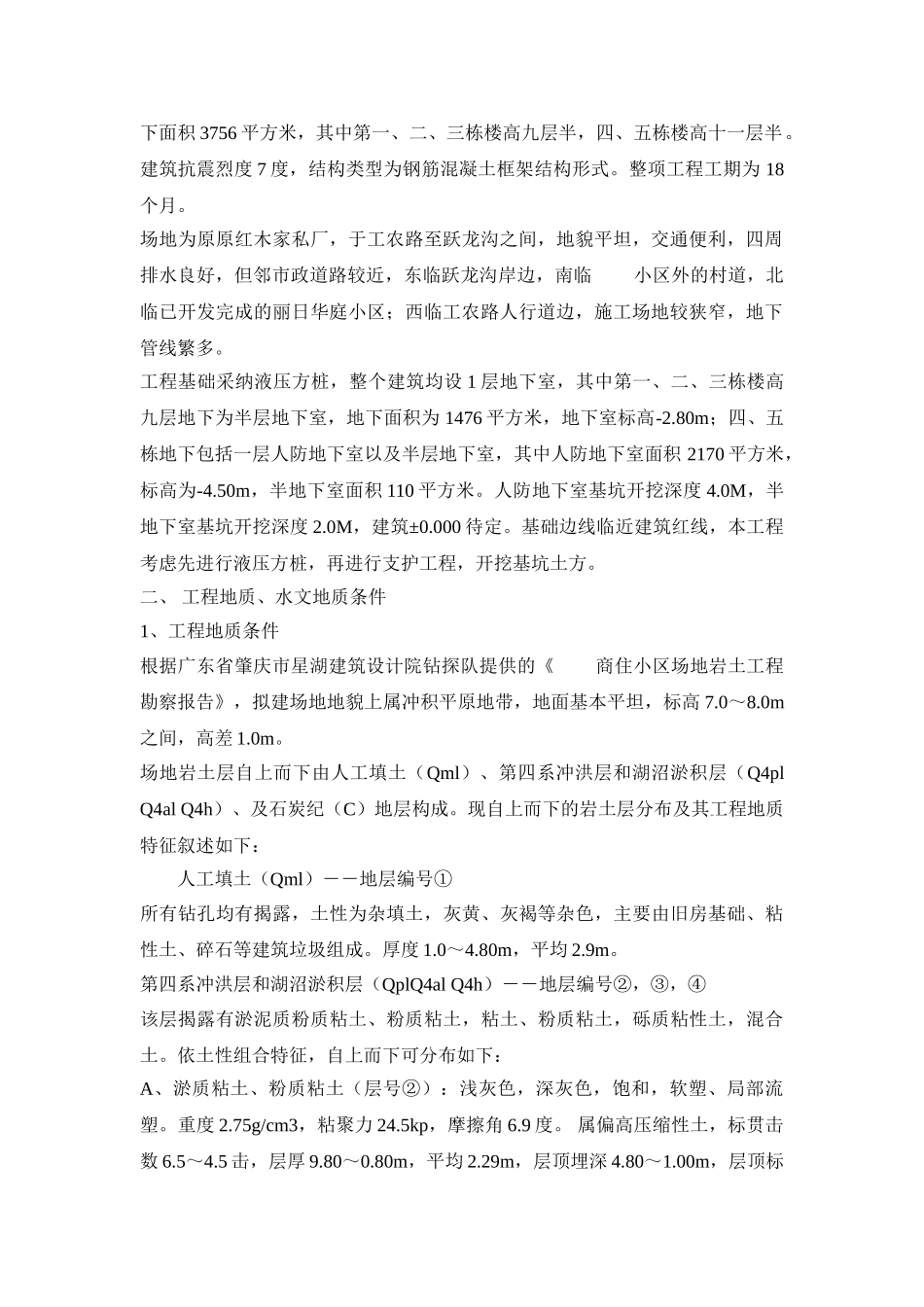

基坑支护施工组织设计方案 基坑支护施工组织方案工程名称：建设单位：肇庆市中 地产实业有限公司施工单位：肇庆市 建筑工程公司施工单位技术负责： 编制：监理单位： 监理工程师：编制日期：2004 年 8 月 28 日目录第一章 工程概况第二章 基坑护坡方案设计第三章 施工总体布署第四章 土钉墙施工第五章 质量保证措施第六章 安全生产与文明施工 工程基坑支护方案第一章 工程概况一、 工程概况本工程为 房地产投资的商住小区，包括 第 1、2、3、4、5 共五栋商住楼，位于工农南路东侧。建筑面积 39912 平方米，其中地上面积 36156 平方米，地下面积 3756 平方米，其中第一、二、三栋楼高九层半，四、五栋楼高十一层半。建筑抗震烈度 7 度，结构类型为钢筋混凝土框架结构形式。整项工程工期为 18个月。场地为原原红木家私厂，于工农路至跃龙沟之间，地貌平坦，交通便利，四周排水良好，但邻市政道路较近，东临跃龙沟岸边，南临 小区外的村道，北临已开发完成的丽日华庭小区；西临工农路人行道边，施工场地较狭窄，地下管线繁多。工程基础采纳液压方桩，整个建筑均设 1 层地下室，其中第一、二、三栋楼高九层地下为半层地下室，地下面积为 1476 平方米，地下室标高-2.80m；四、五栋地下包括一层人防地下室以及半层地下室，其中人防地下室面积 2170 平方米，标高为-4.50m，半地下室面积 110 平方米。人防地下室基坑开挖深度 4.0M，半地下室基坑开挖深度 2.0M，建筑±0.000 待定。基础边线临近建筑红线，本工程考虑先进行液压方桩，再进行支护工程，开挖基坑土方。二、 工程地质、水文地质条件1、工程地质条件根据广东省肇庆市星湖建筑设计院钻探队提供的《 商住小区场地岩土工程勘察报告》，拟建场地地貌上属冲积平原地带，地面基本平坦，标高 7.0～8.0m之间，高差 1.0m。场地岩土层自上而下由人工填土（Qml）、第四系冲洪层和湖沼淤积层（Q4pl Q4al Q4h）、及石炭纪（C）地层构成。现自上而下的岩土层分布及其工程地质特征叙述如下：人工填土（Qml）――地层编号①所有钻孔均有揭露，土性为杂填土，灰黄、灰褐等杂色，主要由旧房基础、粘性土、碎石等建筑垃圾组成。厚度 1.0～4.80m，平均 2.9m。第四系冲洪层和湖沼淤积层（QplQ4al Q4h）――地层编号②，③，④该层揭露有淤泥质粉质粘土、粉质粘土，粘土、粉质粘土，砾质粘性土，混合土。依土性组合特征，自上而下可分布如下：A、淤质粘土、粉质粘...
