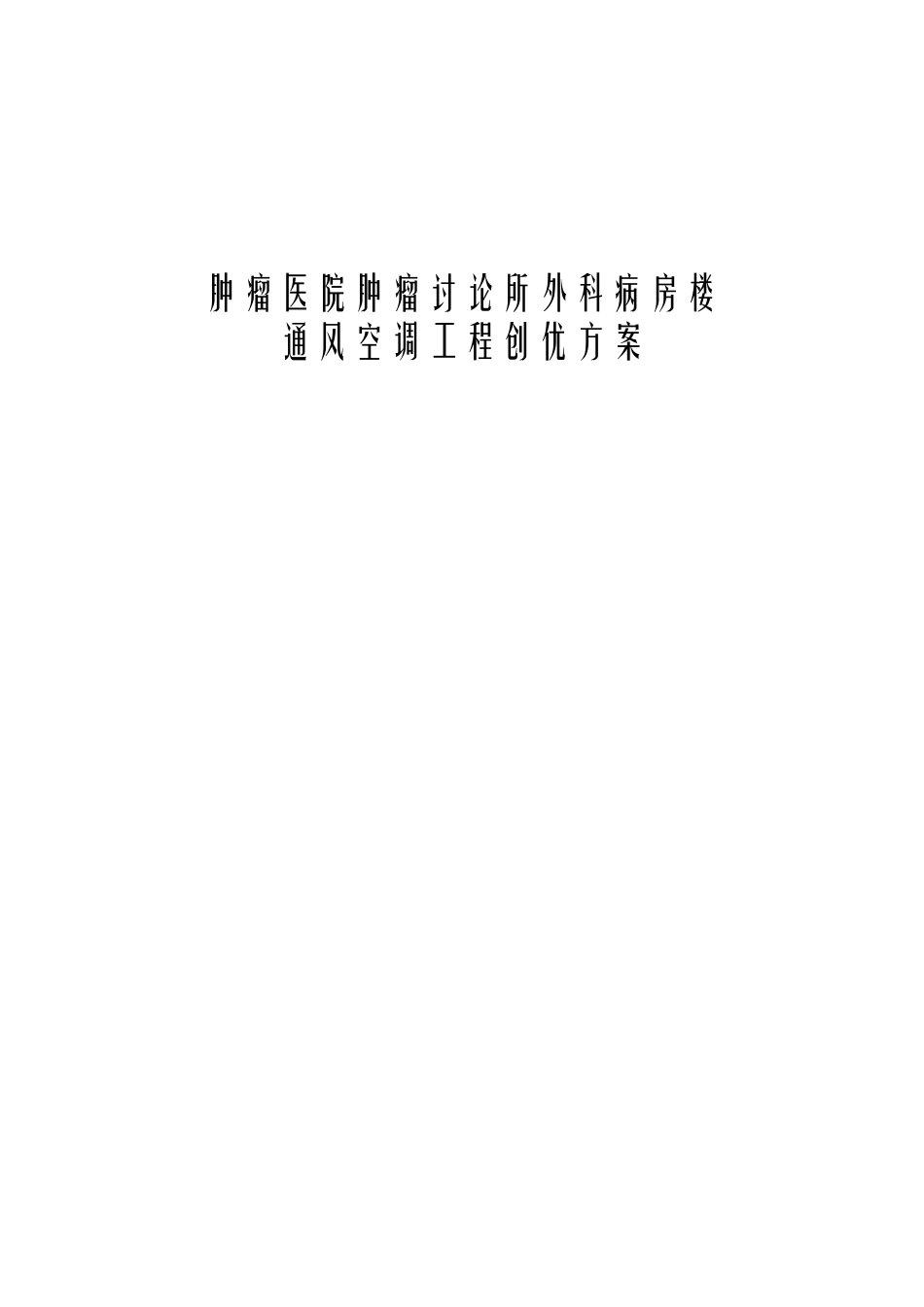

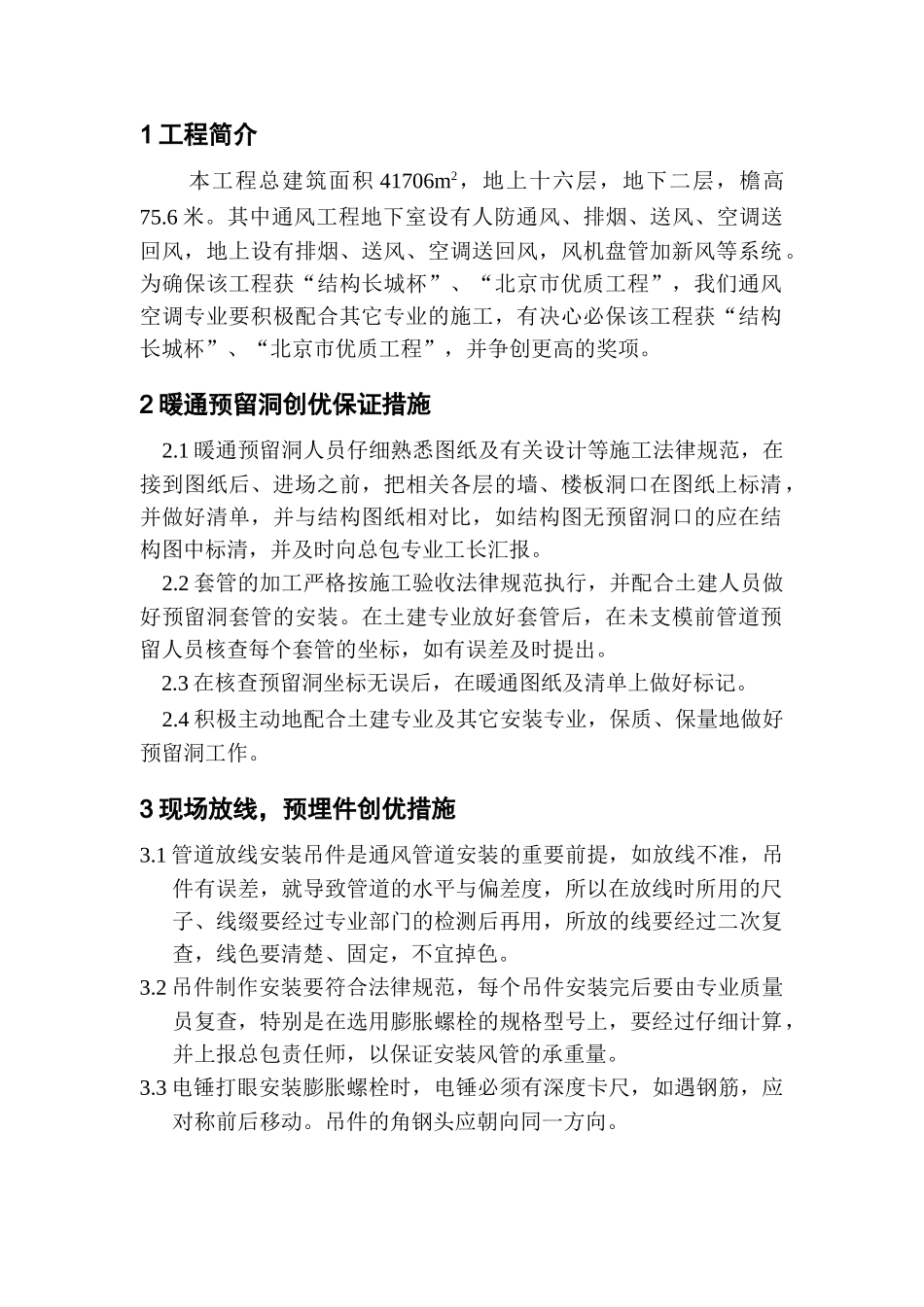

肿瘤医院肿瘤讨论所外科病房楼通风空调工程创优方案1 工程简介本工程总建筑面积 41706m2，地上十六层，地下二层，檐高75.6 米。其中通风工程地下室设有人防通风、排烟、送风、空调送回风，地上设有排烟、送风、空调送回风，风机盘管加新风等系统。为确保该工程获“结构长城杯”、“北京市优质工程”，我们通风空调专业要积极配合其它专业的施工，有决心必保该工程获“结构长城杯”、“北京市优质工程”，并争创更高的奖项。2 暖通预留洞创优保证措施 2.1 暖通预留洞人员仔细熟悉图纸及有关设计等施工法律规范，在接到图纸后、进场之前，把相关各层的墙、楼板洞口在图纸上标清，并做好清单，并与结构图纸相对比，如结构图无预留洞口的应在结构图中标清，并及时向总包专业工长汇报。 2.2 套管的加工严格按施工验收法律规范执行，并配合土建人员做好预留洞套管的安装。在土建专业放好套管后，在未支模前管道预留人员核查每个套管的坐标，如有误差及时提出。 2.3 在核查预留洞坐标无误后，在暖通图纸及清单上做好标记。 2.4 积极主动地配合土建专业及其它安装专业，保质、保量地做好预留洞工作。3 现场放线，预埋件创优措施3.1 管道放线安装吊件是通风管道安装的重要前提，如放线不准，吊件有误差，就导致管道的水平与偏差度，所以在放线时所用的尺子、线缀要经过专业部门的检测后再用，所放的线要经过二次复查，线色要清楚、固定，不宜掉色。3.2 吊件制作安装要符合法律规范，每个吊件安装完后要由专业质量员复查，特别是在选用膨胀螺栓的规格型号上，要经过仔细计算，并上报总包责任师，以保证安装风管的承重量。3.3 电锤打眼安装膨胀螺栓时，电锤必须有深度卡尺，如遇钢筋，应对称前后移动。吊件的角钢头应朝向同一方向。4 通风管道制作创优保证措施4.1 由现场专人根据图纸与施工现场的构造绘制风管加工单，使用的画图用具必须由专业部门提供，所绘加工单一式三份，项目部留一份，发加工车间二份，并由项目主管工长审核签字后由专人发往加工厂。4.2 镀锌铁皮风管制作的工艺流程如下：4.3 施工做法与要求A．人防及防排烟用镀锌铁皮的厚度依据设计要求：人防：从扩散室至密闭阀的进风管、从扩散室至排风机的排风管、从防毒通道至扩散室的排风管及通风短管用 2mm 钢板焊制，其余风管用镀锌钢板制作，厚度为 0.75m。排烟风管采纳 2mm 厚钢板焊接，其它风管采纳镀锌钢板制作，钢板厚度按法律规范选取：风管大边长或直径≤320320...
