自动喷水灭火系统管道及系统组件安装分项工程质量技术交底VIP专享

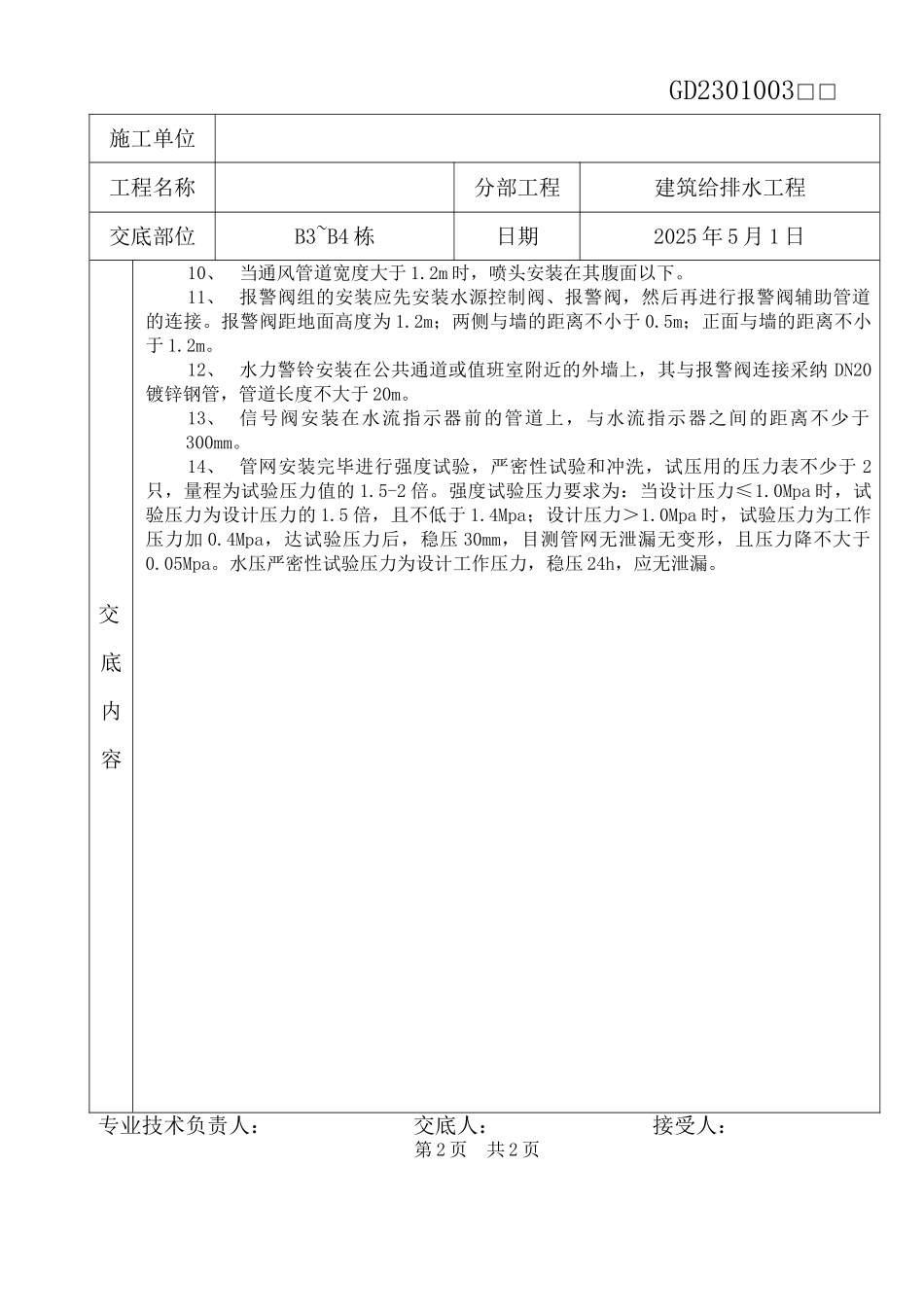

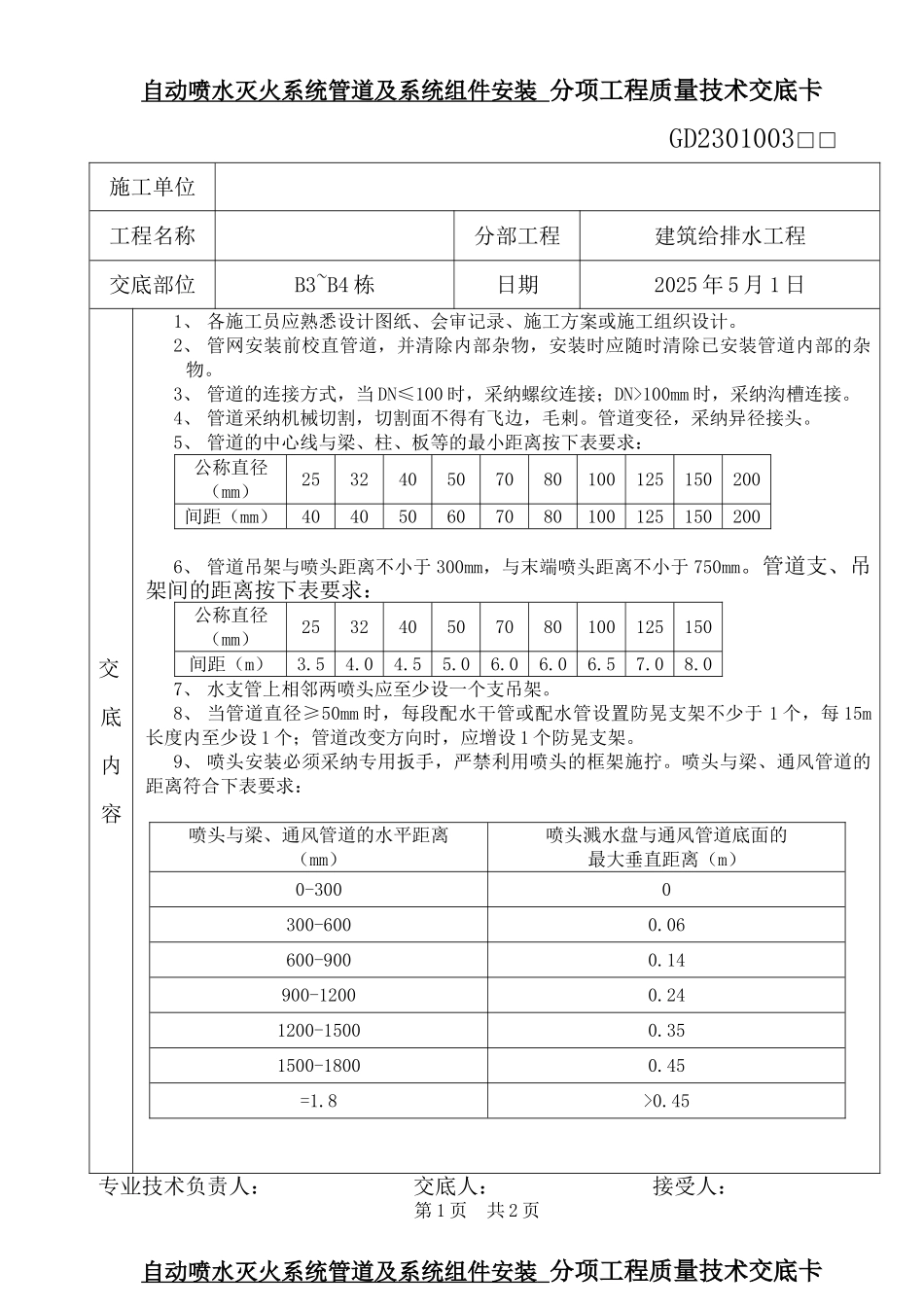

自动喷水灭火系统管道及系统组件安装 分项工程质量技术交底卡GD2301003□□施工单位工程名称分部工程建筑给排水工程交底部位B3~B4 栋日期2025 年 5 月 1 日交底内容1、 各施工员应熟悉设计图纸、会审记录、施工方案或施工组织设计。2、 管网安装前校直管道，并清除内部杂物，安装时应随时清除已安装管道内部的杂物。3、 管道的连接方式，当 DN≤100 时，采纳螺纹连接；DN>100mm 时，采纳沟槽连接。4、 管道采纳机械切割，切割面不得有飞边，毛剌。管道变径，采纳异径接头。5、 管道的中心线与梁、柱、板等的最小距离按下表要求：公称直径（mm）253240507080100125150200间距（mm）4040506070801001251502006、 管道吊架与喷头距离不小于 300mm，与末端喷头距离不小于 750mm。管道支、吊架间的距离按下表要求：公称直径（mm）253240507080100125150间距（m）3.54.04.55.06.06.06.57.08.07、 水支管上相邻两喷头应至少设一个支吊架。8、 当管道直径≥50mm 时，每段配水干管或配水管设置防晃支架不少于 1 个，每 15m长度内至少设 1 个；管道改变方向时，应增设 1 个防晃支架。9、 喷头安装必须采纳专用扳手，严禁利用喷头的框架施拧。喷头与梁、通风管道的距离符合下表要求：喷头与梁、通风管道的水平距离（mm）喷头溅水盘与通风管道底面的最大垂直距离（m）0-3000300-6000.06600-9000.14900-12000.241200-15000.351500-18000.45=1.8>0.45专业技术负责人： 交底人： 接受人：第 1 页 共 2 页自动喷水灭火系统管道及系统组件安装 分项工程质量技术交底卡GD2301003□□施工单位工程名称分部工程建筑给排水工程交底部位B3~B4 栋日期2025 年 5 月 1 日交底内容10、 当通风管道宽度大于 1.2m 时，喷头安装在其腹面以下。11、 报警阀组的安装应先安装水源控制阀、报警阀，然后再进行报警阀辅助管道的连接。报警阀距地面高度为 1.2m；两侧与墙的距离不小于 0.5m；正面与墙的距离不小于 1.2m。12、 水力警铃安装在公共通道或值班室附近的外墙上，其与报警阀连接采纳 DN20镀锌钢管，管道长度不大于 20m。13、 信号阀安装在水流指示器前的管道上，与水流指示器之间的距离不少于300mm。14、 管网安装完毕进行强度试验，严密性试验和冲洗，试压用的压力表不少于 2只，量程为试验压力值的 1.5-2 倍。强度试验压力要求为：当设计压力≤1.0Mpa 时，试验压力为设计压力的 1.5 倍，且不低于 1.4Mpa；设...
