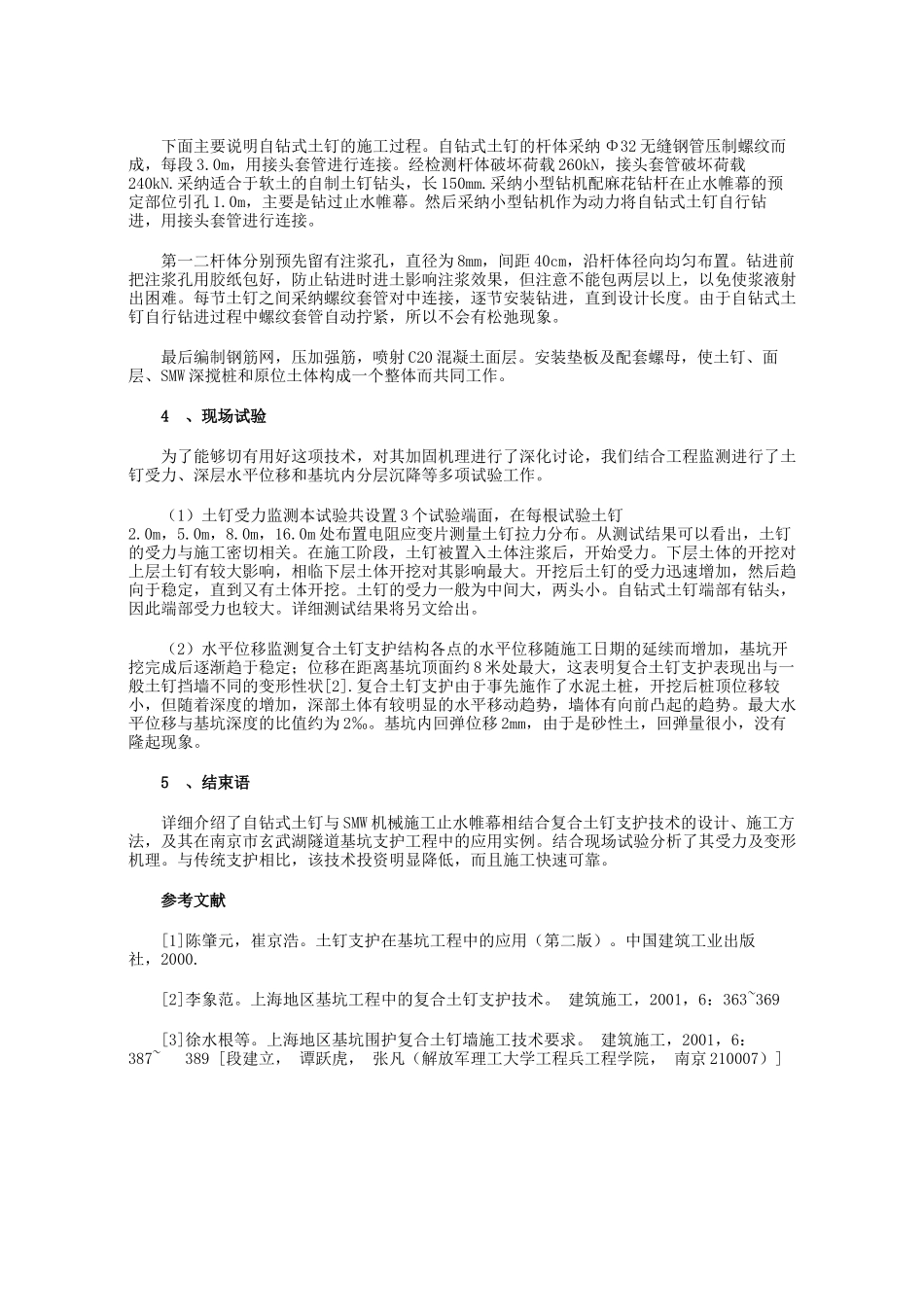

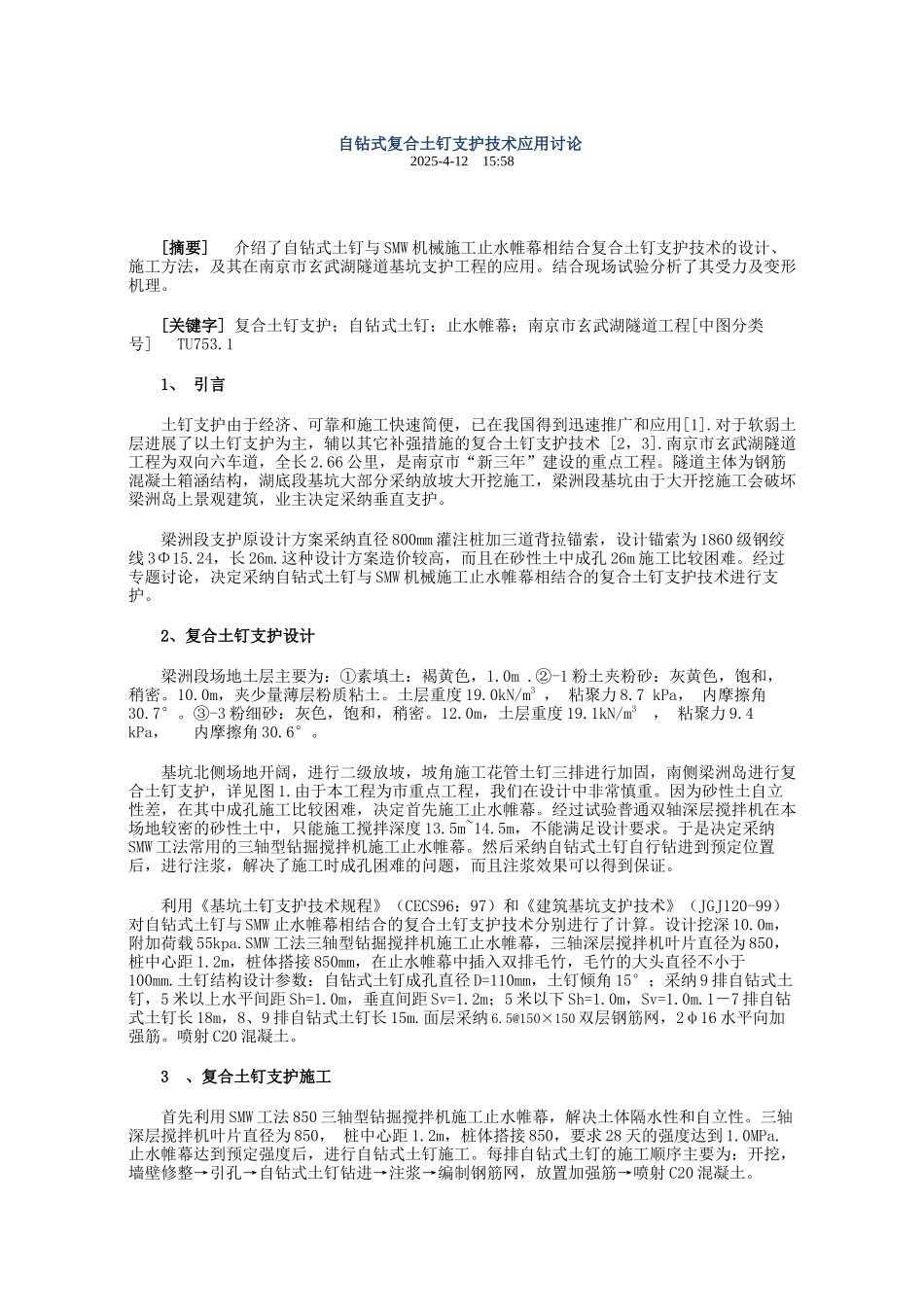

自钻式复合土钉支护技术应用讨论 2025-4-12 15:58 [摘要] 介绍了自钻式土钉与 SMW 机械施工止水帷幕相结合复合土钉支护技术的设计、施工方法，及其在南京市玄武湖隧道基坑支护工程的应用。结合现场试验分析了其受力及变形机理。 [关键字] 复合土钉支护；自钻式土钉；止水帷幕；南京市玄武湖隧道工程[中图分类号] TU753.1 1、 引言 土钉支护由于经济、可靠和施工快速简便，已在我国得到迅速推广和应用[1].对于软弱土层进展了以土钉支护为主，辅以其它补强措施的复合土钉支护技术 [2，3].南京市玄武湖隧道工程为双向六车道，全长 2.66 公里，是南京市“新三年”建设的重点工程。隧道主体为钢筋混凝土箱涵结构，湖底段基坑大部分采纳放坡大开挖施工，梁洲段基坑由于大开挖施工会破坏梁洲岛上景观建筑，业主决定采纳垂直支护。 梁洲段支护原设计方案采纳直径 800mm 灌注桩加三道背拉锚索，设计锚索为 1860 级钢绞线 3Φ15.24，长 26m.这种设计方案造价较高，而且在砂性土中成孔 26m 施工比较困难。经过专题讨论，决定采纳自钻式土钉与 SMW 机械施工止水帷幕相结合的复合土钉支护技术进行支护。 2、复合土钉支护设计 梁洲段场地土层主要为：①素填土：褐黄色，1.0m .②-1 粉土夹粉砂：灰黄色，饱和，稍密。10.0m，夹少量薄层粉质粘土。土层重度 19.0kN/m3 ， 粘聚力 8.7 kPa， 内摩擦角30.7°。③-3 粉细砂：灰色，饱和，稍密。12.0m，土层重度 19.1kN/m3 ， 粘聚力 9.4 kPa， 内摩擦角 30.6°。 基坑北侧场地开阔，进行二级放坡，坡角施工花管土钉三排进行加固，南侧梁洲岛进行复合土钉支护，详见图 1.由于本工程为市重点工程，我们在设计中非常慎重。因为砂性土自立性差，在其中成孔施工比较困难，决定首先施工止水帷幕。经过试验普通双轴深层搅拌机在本场地较密的砂性土中，只能施工搅拌深度 13.5m~14.5m，不能满足设计要求。于是决定采纳SMW 工法常用的三轴型钻掘搅拌机施工止水帷幕。然后采纳自钻式土钉自行钻进到预定位置后，进行注浆，解决了施工时成孔困难的问题，而且注浆效果可以得到保证。 利用《基坑土钉支护技术规程》（CECS96：97）和《建筑基坑支护技术》（JGJ120-99）对自钻式土钉与 SMW 止水帷幕相结合的复合土钉支护技术分别进行了计算。设计挖深 10.0m，附加荷载 55kpa.SMW 工法三轴型钻掘搅拌机施工止水帷幕，三轴深层搅拌机叶片直径为 850，桩中心距 1.2m，桩体搭接 850...
