芜湖临江大桥施工组织设计

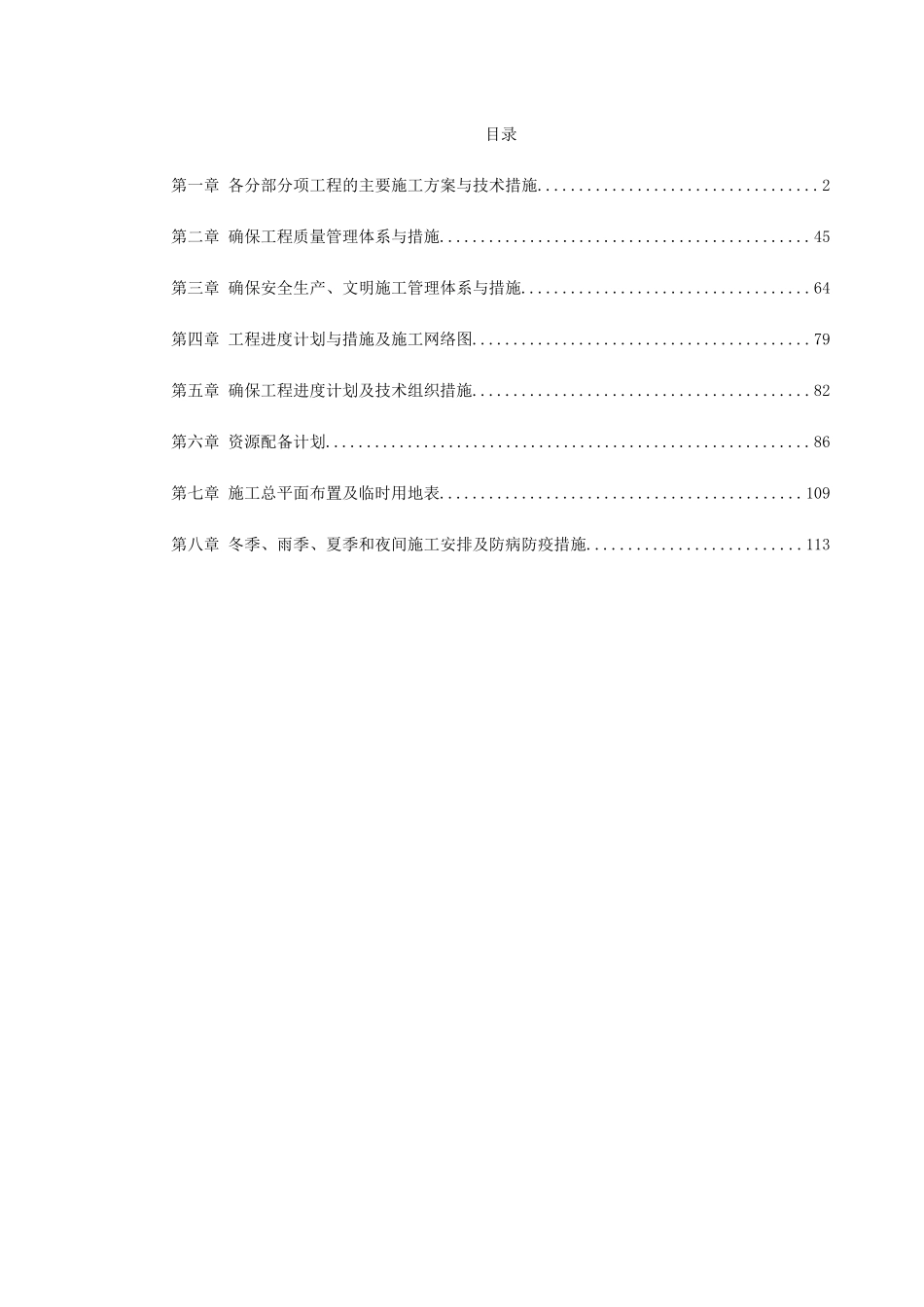

目录第一章 各分部分项工程的主要施工方案与技术措施..................................2第二章 确保工程质量管理体系与措施.............................................45第三章 确保安全生产、文明施工管理体系与措施...................................64第四章 工程进度计划与措施及施工网络图.........................................79第五章 确保工程进度计划及技术组织措施.........................................82第六章 资源配备计划...........................................................86第七章 施工总平面布置及临时用地表............................................109第八章 冬季、雨季、夏季和夜间施工安排及防病防疫措施..........................113第一章各分部分项工程的主要施工方案与技术措施1.1 总体施工概述临江大桥基础采纳灌注桩，主塔柱高 80.2 米，为型钢砼塔柱和两根钢管竖拱构成，塔柱内设 8 根斜拉索，采纳锚拉板锚固于主梁中心腹板处，单面斜拉索结构。后锚索采纳单根双索面结构，锚固于 47m 边跨梁端两侧。塔上设置 6 层观光平台，塔内设置电梯和消防梯通向塔顶。观光平台采纳钢梁承重和钢筋混凝土楼面结构，外墙采纳玻璃幕墙。地面底层设置等候厅。临江大桥主跨为 31+95.5+47m，主梁采纳单箱梁双室大悬臂钢箱梁，箱梁外腹板间宽度19.4m，两侧悬臂长度各 7.55m,箱梁总宽 36.5m，中心线处梁高 2.5m。施工中须实行成熟可靠的措施来保证箱梁施工安全可靠、梁段顺利合拢、桥梁线形准确优美、箱梁及斜拉索预应力张拉力值到位。引桥上部结构采纳 20m 空心板梁。本工程的特点、难点是工期紧、工程数量大、斜拉索施工技术含量高、保证通航、保护环境和文明施工要求高。结合以往工程施工经验，从保证工程进度、安全和质量的重点要求出发，对本工程的工期保证、安全目标的实现和工程内在质量、外观质量、功能满足等方面的要素进行综合考虑。施工中钻机选型、钻进措施、灌筑桩基水下混凝土、承台开挖、大体积承台砼浇筑、塔身施工等环节均提出了相当高的要求，须采纳科学合理的技术措施方可保证施工。1.1.1 钻孔桩基础临江大桥基础采纳直径 φ1.5m，拟采纳扭矩大、导向性能好，泥浆护壁回旋钻机成孔、导管法灌注水下混凝土等方案进行施工。1.1.2 承台桩基础达到设计强度 70%以上后，及时进行承台的施工，采纳人工配合挖掘机开挖基坑，安装组合钢模板，拉杆加固，绑扎钢筋...
