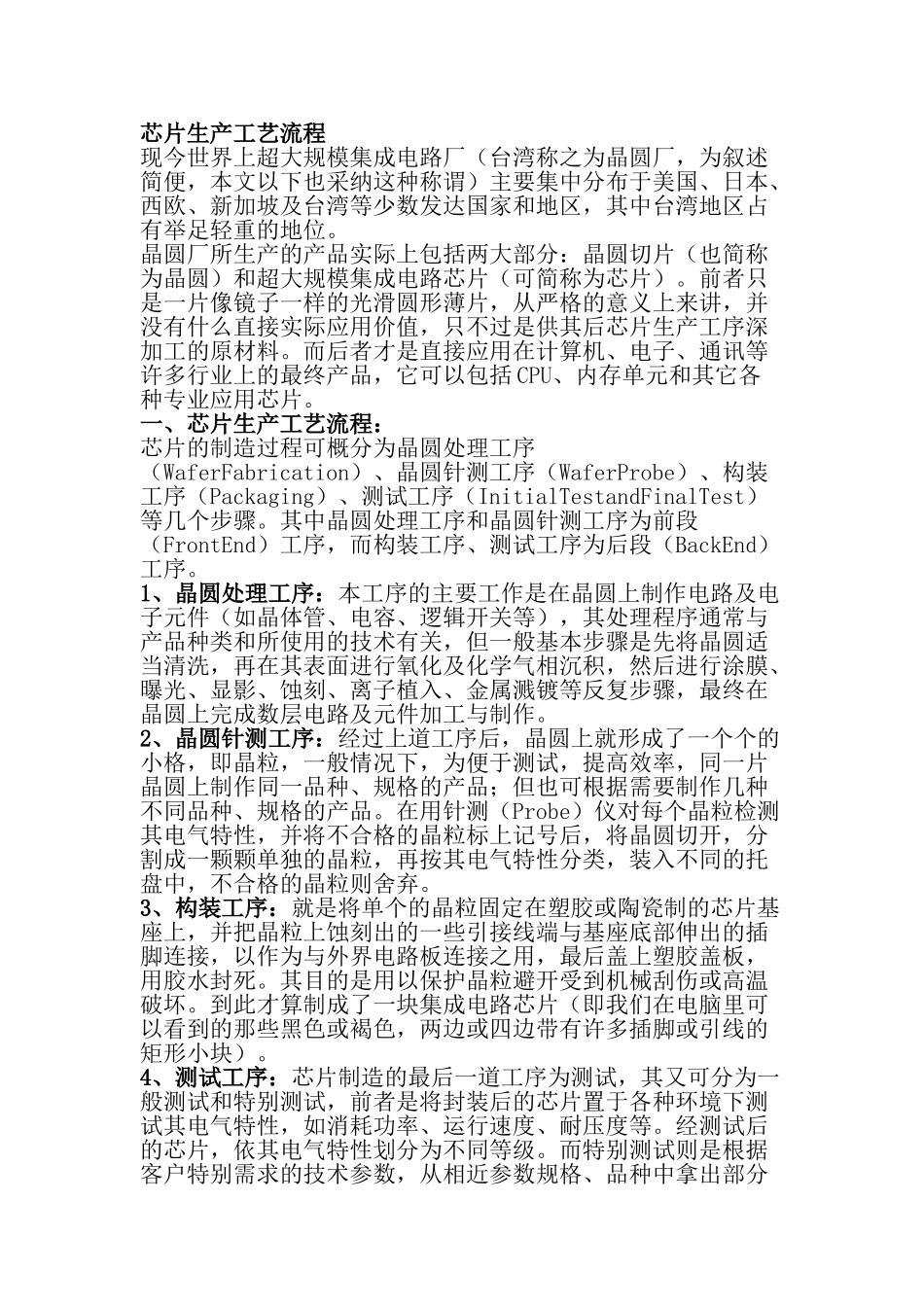

芯片生产工艺流程现今世界上超大规模集成电路厂（台湾称之为晶圆厂，为叙述简便，本文以下也采纳这种称谓）主要集中分布于美国、日本、西欧、新加坡及台湾等少数发达国家和地区，其中台湾地区占有举足轻重的地位。晶圆厂所生产的产品实际上包括两大部分：晶圆切片（也简称为晶圆）和超大规模集成电路芯片（可简称为芯片）。前者只是一片像镜子一样的光滑圆形薄片，从严格的意义上来讲，并没有什么直接实际应用价值，只不过是供其后芯片生产工序深加工的原材料。而后者才是直接应用在计算机、电子、通讯等许多行业上的最终产品，它可以包括 CPU、内存单元和其它各种专业应用芯片。一、芯片生产工艺流程：芯片的制造过程可概分为晶圆处理工序（WaferFabrication）、晶圆针测工序（WaferProbe）、构装工序（Packaging）、测试工序（InitialTestandFinalTest）等几个步骤。其中晶圆处理工序和晶圆针测工序为前段（FrontEnd）工序，而构装工序、测试工序为后段（BackEnd）工序。1、晶圆处理工序：本工序的主要工作是在晶圆上制作电路及电子元件（如晶体管、电容、逻辑开关等），其处理程序通常与产品种类和所使用的技术有关，但一般基本步骤是先将晶圆适当清洗，再在其表面进行氧化及化学气相沉积，然后进行涂膜、曝光、显影、蚀刻、离子植入、金属溅镀等反复步骤，最终在晶圆上完成数层电路及元件加工与制作。2、晶圆针测工序：经过上道工序后，晶圆上就形成了一个个的小格，即晶粒，一般情况下，为便于测试，提高效率，同一片晶圆上制作同一品种、规格的产品；但也可根据需要制作几种不同品种、规格的产品。在用针测（Probe）仪对每个晶粒检测其电气特性，并将不合格的晶粒标上记号后，将晶圆切开，分割成一颗颗单独的晶粒，再按其电气特性分类，装入不同的托盘中，不合格的晶粒则舍弃。3、构装工序：就是将单个的晶粒固定在塑胶或陶瓷制的芯片基座上，并把晶粒上蚀刻出的一些引接线端与基座底部伸出的插脚连接，以作为与外界电路板连接之用，最后盖上塑胶盖板，用胶水封死。其目的是用以保护晶粒避开受到机械刮伤或高温破坏。到此才算制成了一块集成电路芯片（即我们在电脑里可以看到的那些黑色或褐色，两边或四边带有许多插脚或引线的矩形小块）。4、测试工序：芯片制造的最后一道工序为测试，其又可分为一般测试和特别测试，前者是将封装后的芯片置于各种环境下测试其电气特性，如消耗功率、运行速度、耐压度等。经测试后的芯片，依其电气特性划分...
