苏州某大桥建设工程临时用电施工方案

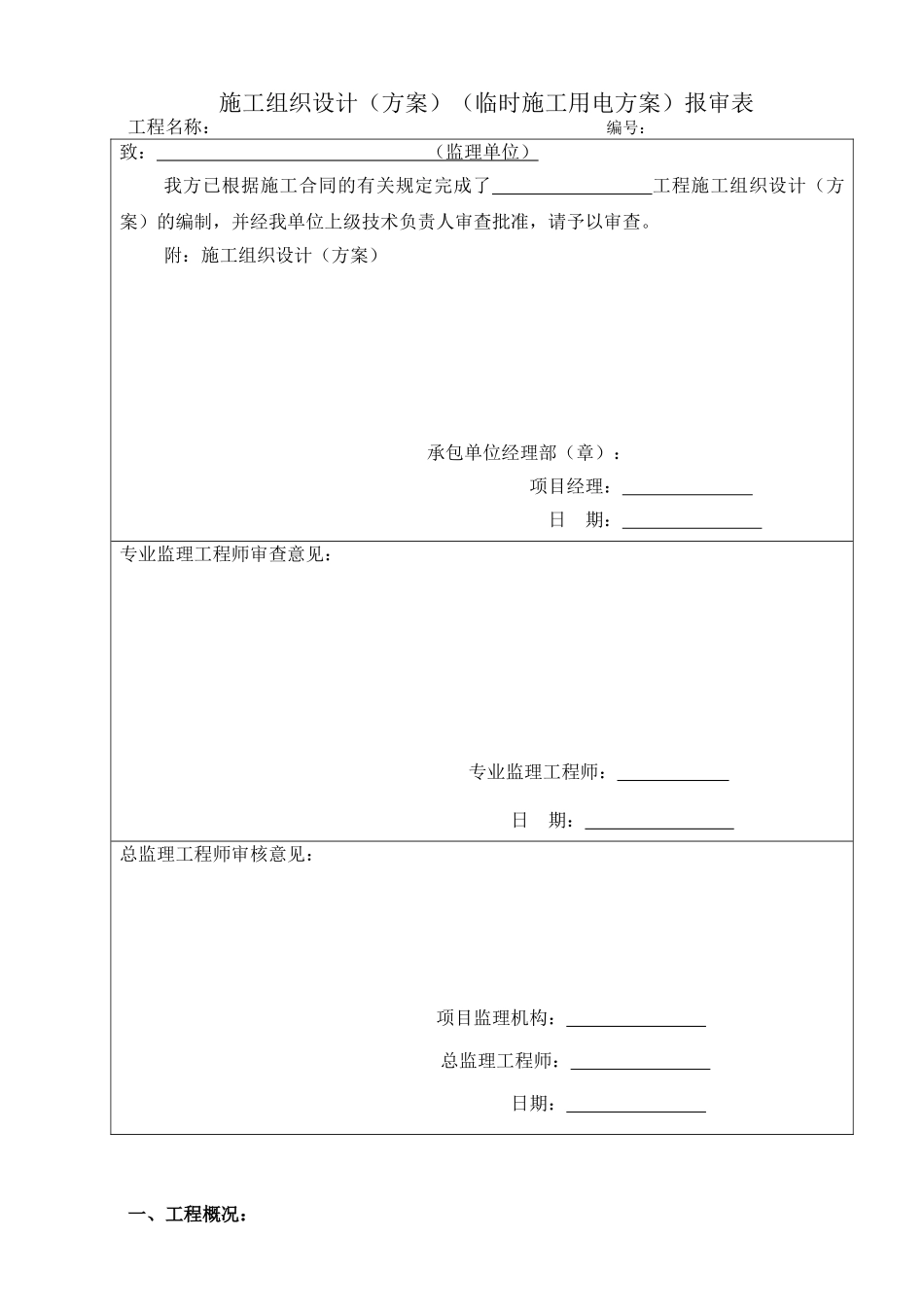

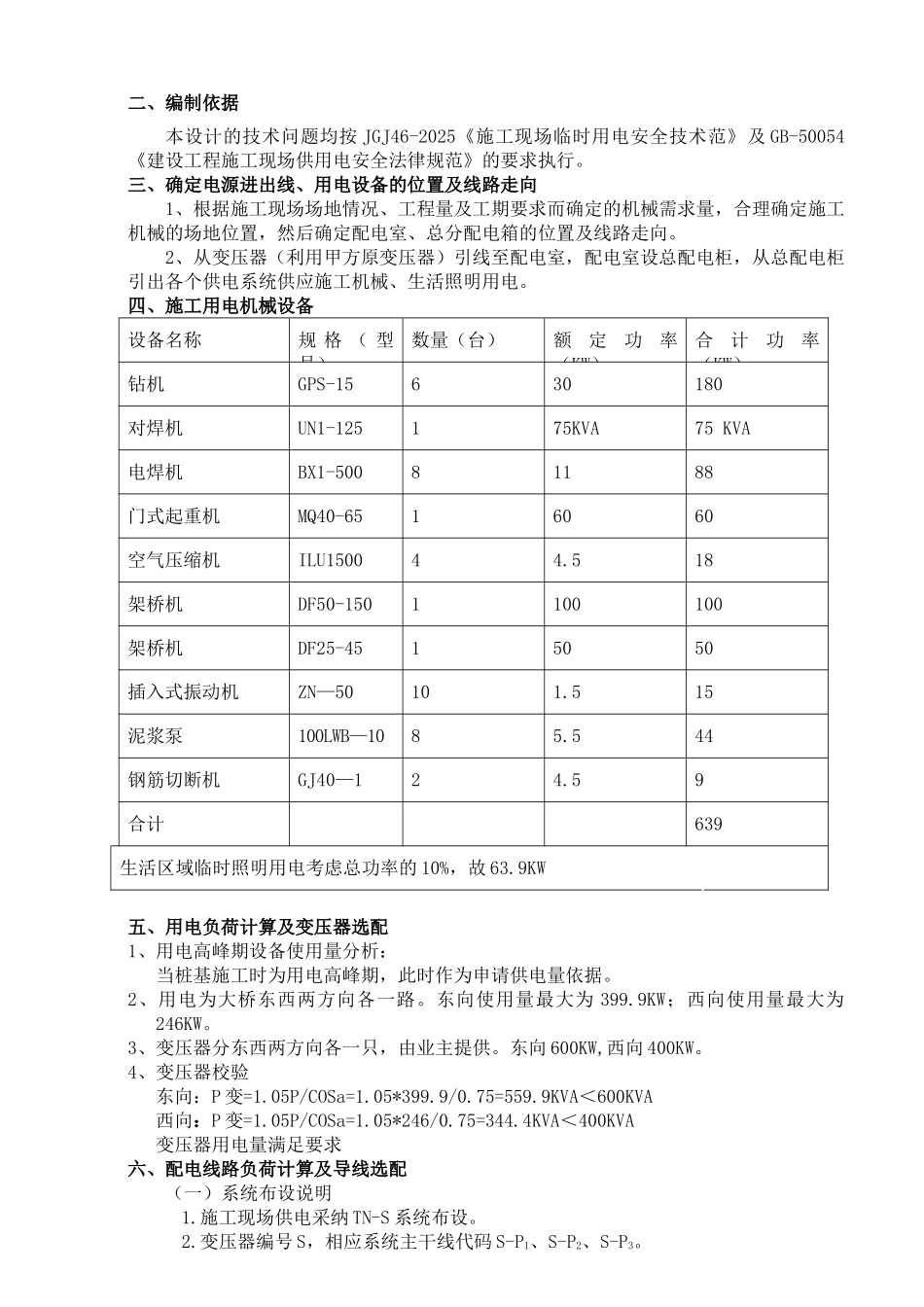

施工组织设计（方案）（临时施工用电方案）报审表工程名称：编号：致： （监理单位）我方已根据施工合同的有关规定完成了 工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计（方案）承包单位经理部（章）： 项目经理： 日 期： 专业监理工程师审查意见： 专业监理工程师： 日 期： 总监理工程师审核意见：项目监理机构： 总监理工程师： 日期： 一、工程概况：二、编制依据本设计的技术问题均按 JGJ46-2025《施工现场临时用电安全技术范》及 GB-50054《建设工程施工现场供用电安全法律规范》的要求执行。三、确定电源进出线、用电设备的位置及线路走向1、根据施工现场场地情况、工程量及工期要求而确定的机械需求量，合理确定施工机械的场地位置，然后确定配电室、总分配电箱的位置及线路走向。2、从变压器（利用甲方原变压器）引线至配电室，配电室设总配电柜，从总配电柜引出各个供电系统供应施工机械、生活照明用电。 四、施工用电机械设备设备名称规 格 （ 型号）数量（台）额定功率（KW）合计功率（KW）钻机GPS-15630180对焊机UN1-125175KVA75 KVA电焊机BX1-50081188门式起重机MQ40-6516060空气压缩机ILU150044.518架桥机DF50-1501100100架桥机DF25-4515050插入式振动机ZN—50101.515泥浆泵100LWB—1085.544钢筋切断机GJ40—124.59合计639生活区域临时照明用电考虑总功率的 10%，故 63.9KW五、用电负荷计算及变压器选配1、用电高峰期设备使用量分析：当桩基施工时为用电高峰期，此时作为申请供电量依据。2、用电为大桥东西两方向各一路。东向使用量最大为 399.9KW；西向使用量最大为246KW。3、变压器分东西两方向各一只，由业主提供。东向 600KW,西向 400KW。4、变压器校验东向：P 变=1.05P/COSa=1.05*399.9/0.75=559.9KVA＜600KVA西向：P 变=1.05P/COSa=1.05*246/0.75=344.4KVA＜400KVA变压器用电量满足要求六、配电线路负荷计算及导线选配（一）系统布设说明1.施工现场供电采纳 TN-S 系统布设。2.变压器编号 S，相应系统主干线代码 S-P1、S-P2、S-P3。3.主干线路，导线选用耐压 500V，BV 型铜芯塑料绝缘线埋地，YJV 型线穿钢管埋地，同时做上相应明显的标志。并把照明用电与动力用电分开，自成一系统。即施工生产照明与施工机械（钢筋加工场、零星预制场）的用电分别布设专用线路供电。（二） 各主干线路分配用电机械数量1.施工作业区用电：（1）S-P1：...
