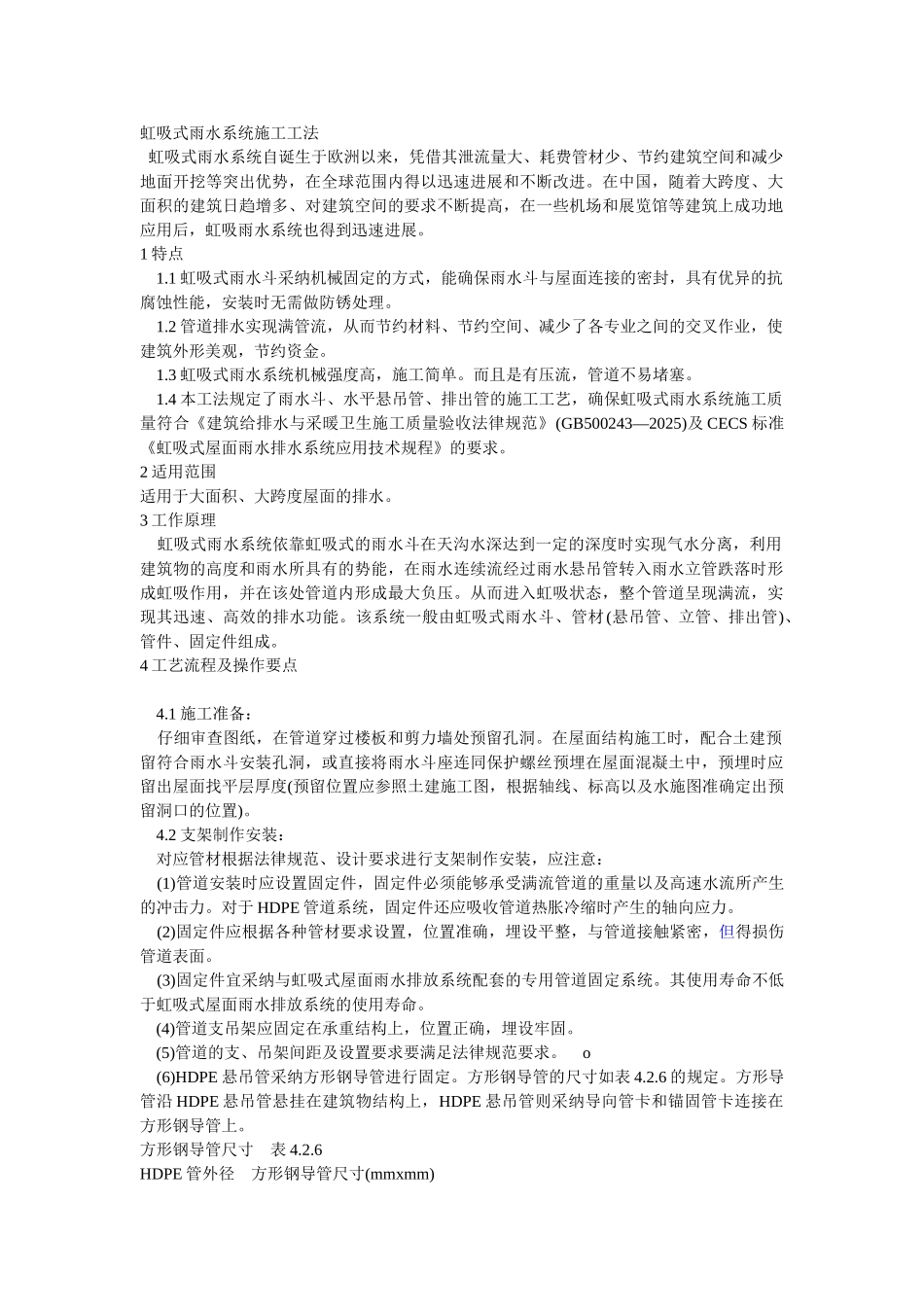

虹吸式雨水系统施工工法

虹吸式雨水系统施工工法 虹吸式雨水系统自诞生于欧洲以来，凭借其泄流量大、耗费管材少、节约建筑空间和减少地面开挖等突出优势，在全球范围内得以迅速进展和不断改进。在中国，随着大跨度、大面积的建筑日趋增多、对建筑空间的要求不断提高，在一些机场和展览馆等建筑上成功地应用后，虹吸雨水系统也得到迅速进展。1 特点 1.1 虹吸式雨水斗采纳机械固定的方式，能确保雨水斗与屋面连接的密封，具有优异的抗腐蚀性能，安装时无需做防锈处理。 1.2 管道排水实现满管流，从而节约材料、节约空间、减少了各专业之间的交叉作业，使建筑外形美观，节约资金。 1.3 虹吸式雨水系统机械强度高，施工简单。而且是有压流，管道不易堵塞。 1.4 本工法规定了雨水斗、水平悬吊管、排出管的施工工艺，确保虹吸式雨水系统施工质量符合《建筑给排水与采暖卫生施工质量验收法律规范》(GB500243—2025)及 CECS 标准《虹吸式屋面雨水排水系统应用技术规程》的要求。2 适用范围适用于大面积、大跨度屋面的排水。3 工作原理 虹吸式雨水系统依靠虹吸式的雨水斗在天沟水深达到一定的深度时实现气水分离，利用建筑物的高度和雨水所具有的势能，在雨水连续流经过雨水悬吊管转入雨水立管跌落时形成虹吸作用，并在该处管道内形成最大负压。从而进入虹吸状态，整个管道呈现满流，实现其迅速、高效的排水功能。该系统一般由虹吸式雨水斗、管材(悬吊管、立管、排出管)、管件、固定件组成。4 工艺流程及操作要点 4.1 施工准备： 仔细审查图纸，在管道穿过楼板和剪力墙处预留孔洞。在屋面结构施工时，配合土建预留符合雨水斗安装孔洞，或直接将雨水斗座连同保护螺丝预埋在屋面混凝土中，预埋时应留出屋面找平层厚度(预留位置应参照土建施工图，根据轴线、标高以及水施图准确定出预留洞口的位置)。 4.2 支架制作安装： 对应管材根据法律规范、设计要求进行支架制作安装，应注意： (1)管道安装时应设置固定件，固定件必须能够承受满流管道的重量以及高速水流所产生的冲击力。对于 HDPE 管道系统，固定件还应吸收管道热胀冷缩时产生的轴向应力。 (2)固定件应根据各种管材要求设置，位置准确，埋设平整，与管道接触紧密，但得损伤管道表面。 (3)固定件宜采纳与虹吸式屋面雨水排放系统配套的专用管道固定系统。其使用寿命不低于虹吸式屋面雨水排放系统的使用寿命。 (4)管道支吊架应固定在承重结构上，位置正确，埋设牢固。 (5)管道的支、吊架间距及设置要求...
