衡重式挡土墙验算

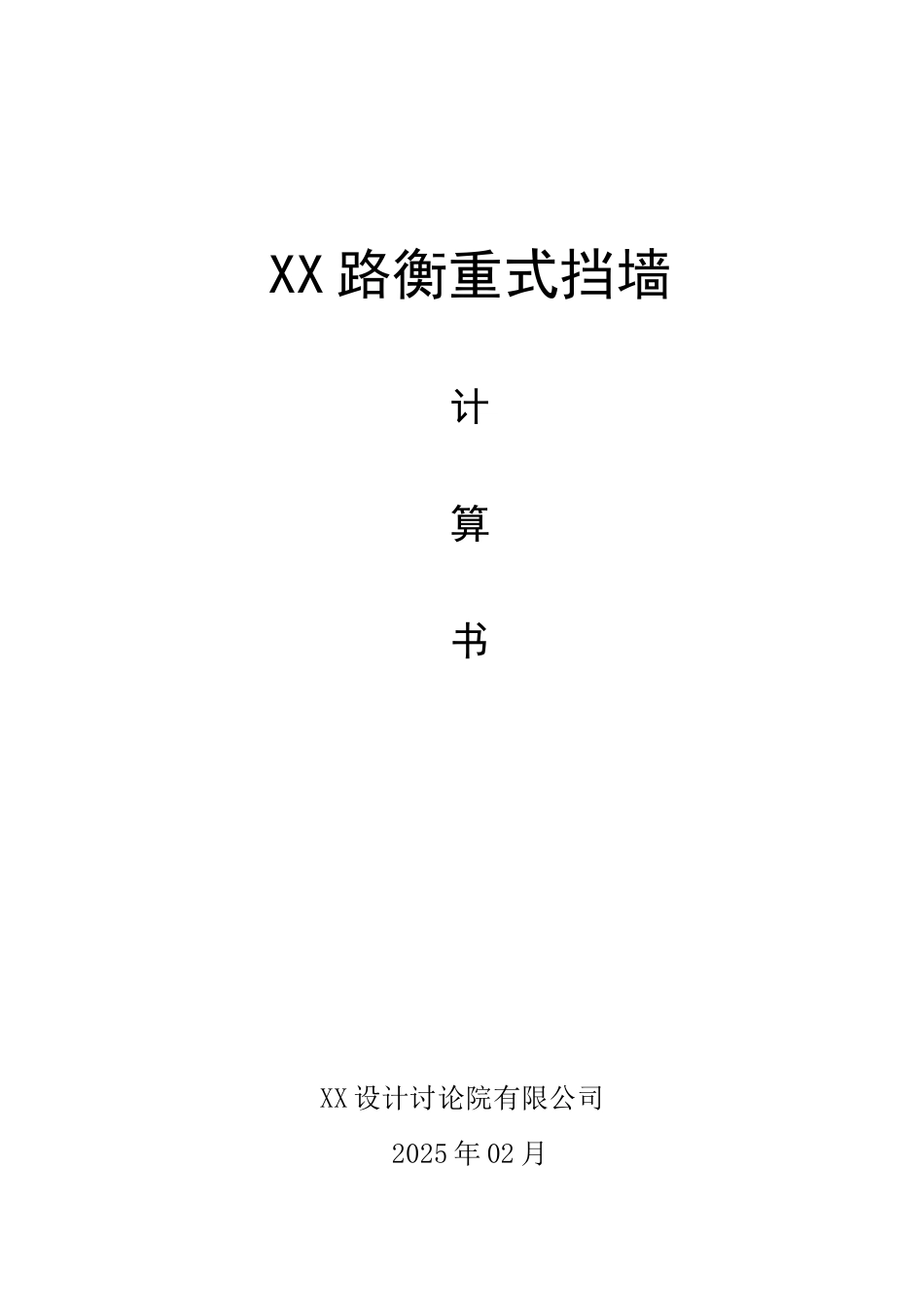

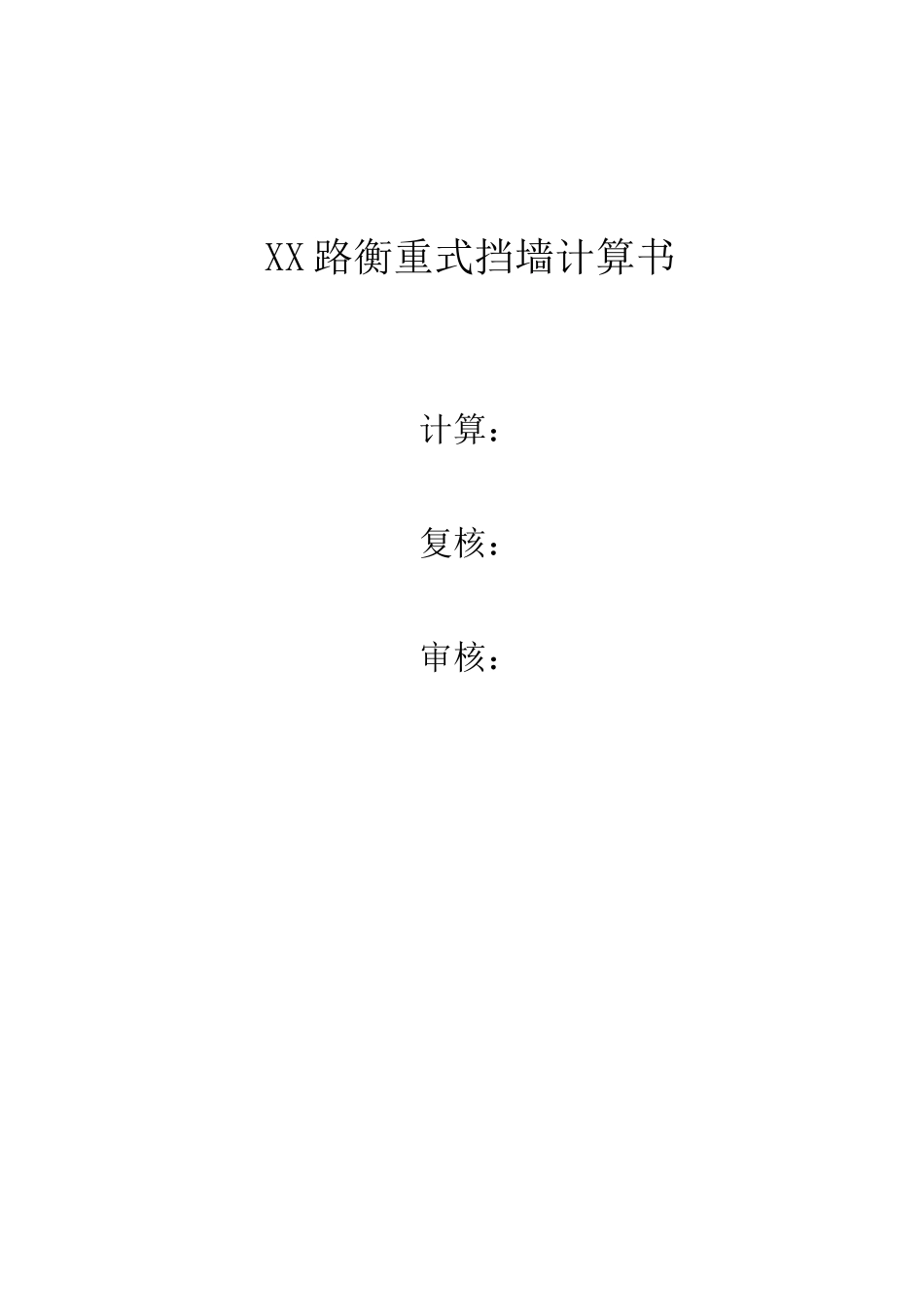

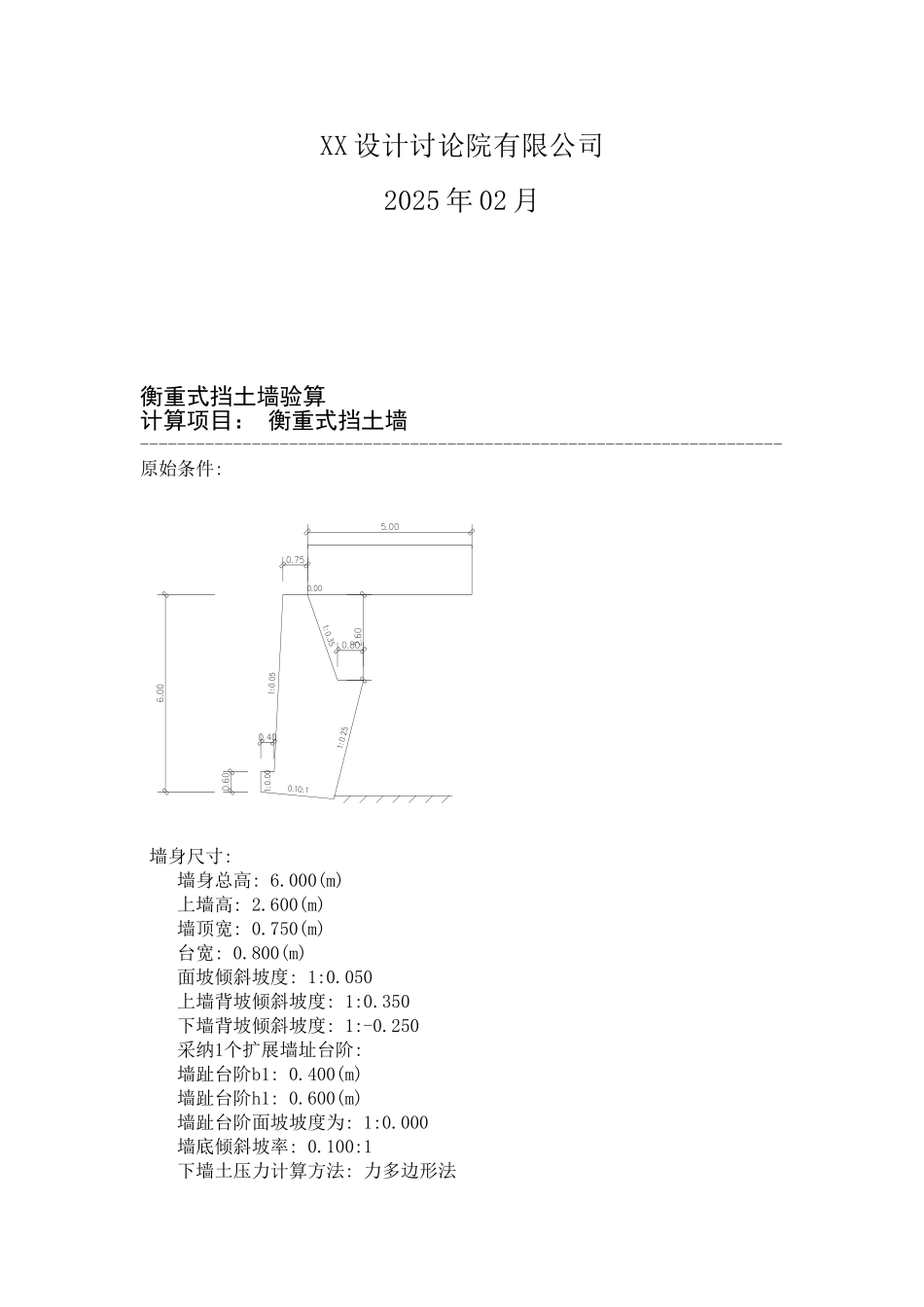

XX 路衡重式挡墙计算书XX 设计讨论院有限公司2025 年 02 月XX 路衡重式挡墙计算书计算：复核：审核：XX 设计讨论院有限公司2025 年 02 月衡重式挡土墙验算计算项目： 衡重式挡土墙---------------------------------------------------------------------原始条件: 墙身尺寸: 墙身总高: 6.000(m) 上墙高: 2.600(m) 墙顶宽: 0.750(m) 台宽: 0.800(m) 面坡倾斜坡度: 1:0.050 上墙背坡倾斜坡度: 1:0.350 下墙背坡倾斜坡度: 1:-0.250 采纳1个扩展墙址台阶: 墙趾台阶b1: 0.400(m) 墙趾台阶h1: 0.600(m) 墙趾台阶面坡坡度为: 1:0.000 墙底倾斜坡率: 0.100:1 下墙土压力计算方法: 力多边形法 物理参数： 圬工砌体容重: 23.000(kN/m3) 圬工之间摩擦系数: 0.400 地基土摩擦系数: 0.300 砌体种类: 片石砌体 砂浆标号: 10 石料强度(MPa): 25 挡土墙类型: 一般挡土墙 墙后填土内摩擦角: 35.000(度) 墙后填土粘聚力: 0.000(kPa) 墙后填土容重: 18.000(kN/m3) 墙背与墙后填土摩擦角: 17.500(度) 地基土容重: 18.000(kN/m3) 修正后地基土容许承载力: 200.000(kPa) 地基土容许承载力提高系数: 墙趾值提高系数: 1.200 墙踵值提高系数: 1.300 平均值提高系数: 1.000 墙底摩擦系数: 0.300 地基土类型: 土质地基 地基土内摩擦角: 30.000(度) 坡线土柱: 坡面线段数: 1 折线序号 水平投影长(m) 竖向投影长(m) 换算土柱数 1 5.000 0.000 1 第1个: 定位距离0.000(m) 城-B级 地面横坡角度: 0.000(度) 墙顶标高: 0.000(m) 挡墙分段长度: 10.000(m)=====================================================================第 1 种情况: 组合1============================================= 组合系数: 1.000 1. 挡土墙结构重力 分项系数 = 1.000 √ 2. 填土重力 分项系数 = 1.000 √ 3. 填土侧压力 分项系数 = 1.000 √ 4. 车辆荷载引起的土侧压力 分项系数 = 1.000 √============================================= [土压力计算] 计算高度为 6.222(m)处的库仑主动土压力 计算上墙土压力 无荷载时的破裂角 = 27.500(度) 城-B级 路基面总宽= 5.000(m), 路肩宽=0.000(m) 安全距离=0.600(m) 单车车辆外侧车轮中心到车辆边缘距离= 0.350(m), 车与车之间距离=0.600(m) 经计算得，路面上横向可排列此种车辆 2列 布置宽度= 3.06...
