西安某高层住宅钢管落地脚手架计算书VIP专享

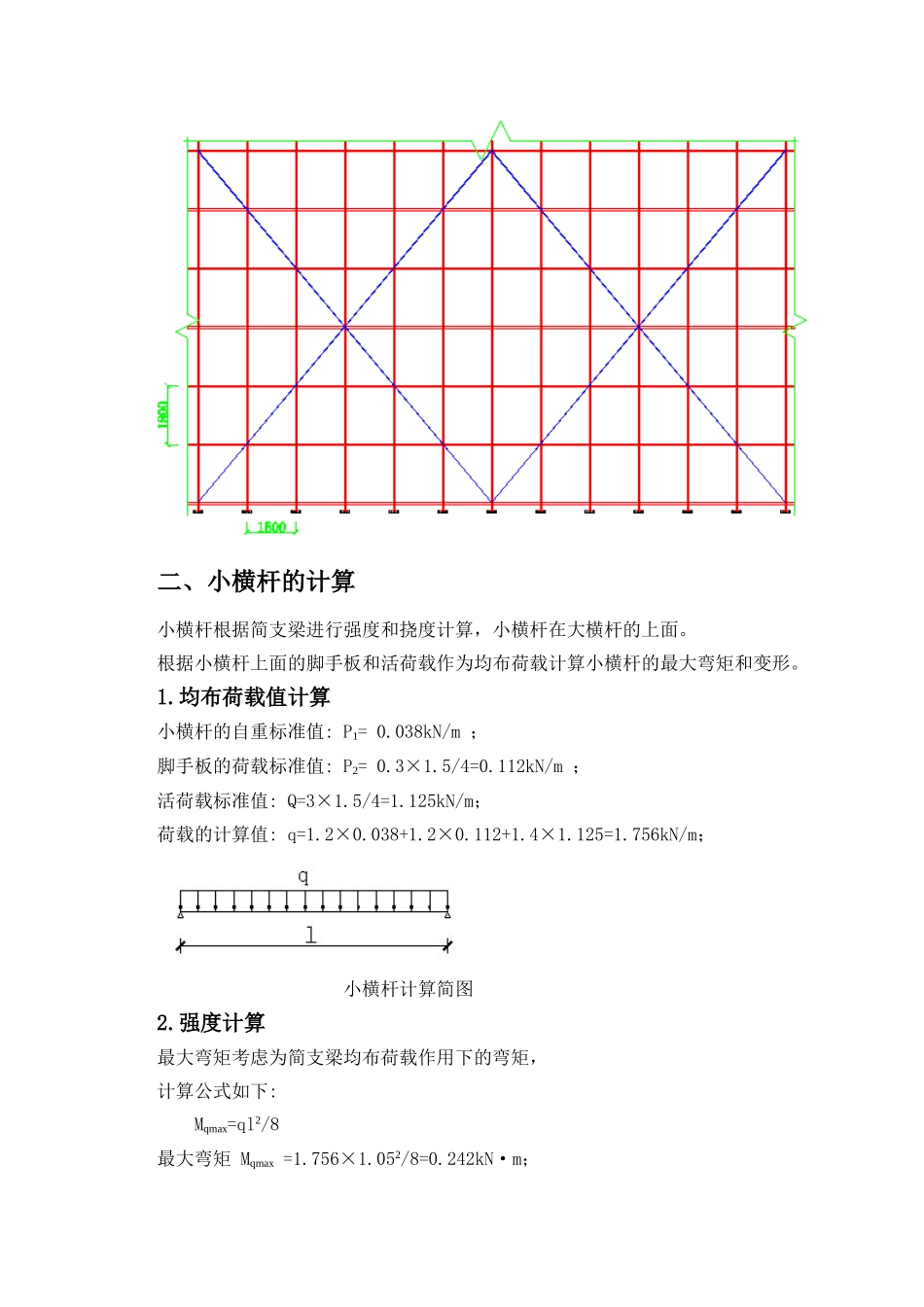

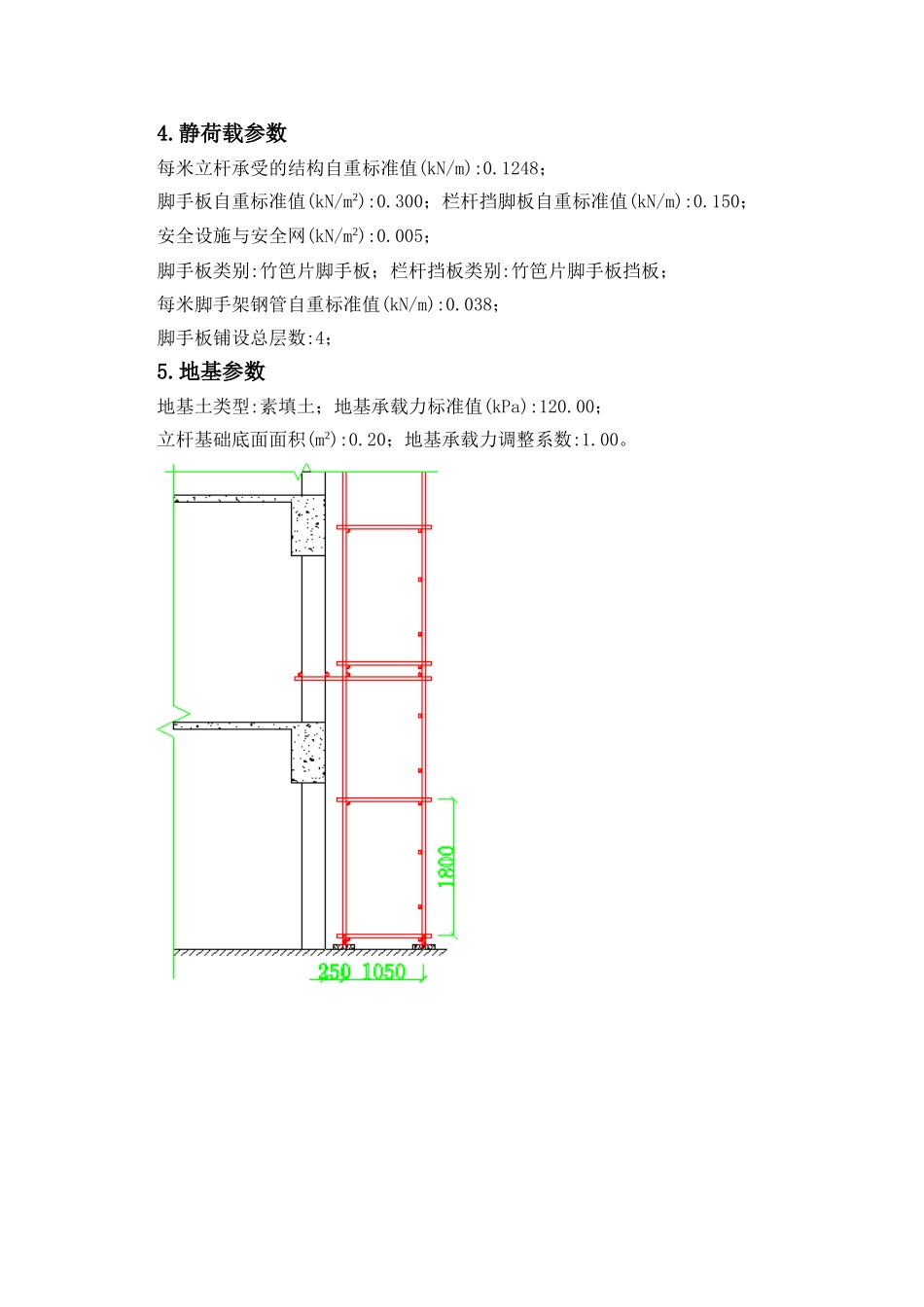

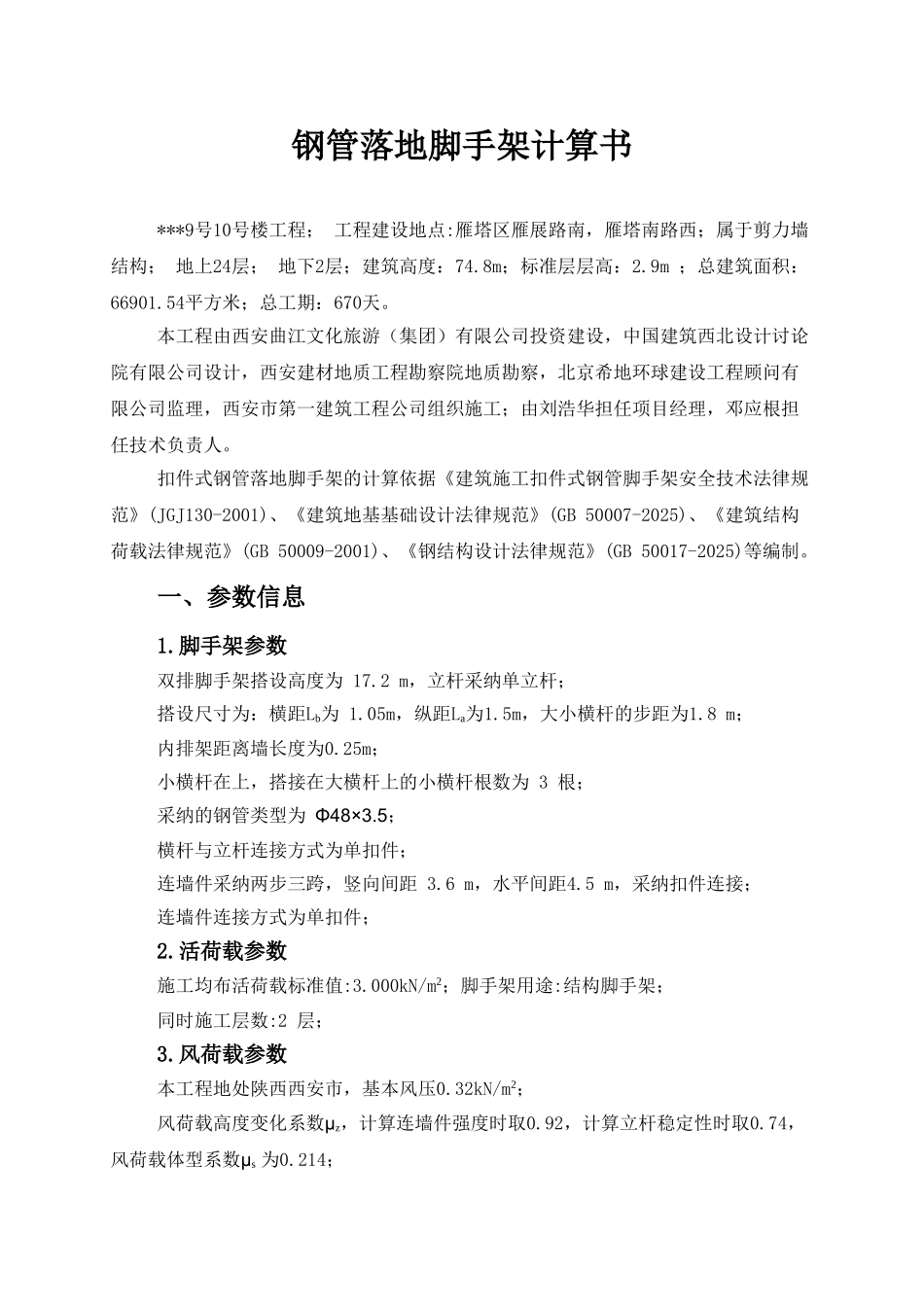

钢管落地脚手架计算书***9号10号楼工程； 工程建设地点:雁塔区雁展路南，雁塔南路西；属于剪力墙结构； 地上24层； 地下2层；建筑高度：74.8m；标准层层高：2.9m ；总建筑面积：66901.54平方米；总工期：670天。本工程由西安曲江文化旅游（集团）有限公司投资建设，中国建筑西北设计讨论院有限公司设计，西安建材地质工程勘察院地质勘察，北京希地环球建设工程顾问有限公司监理，西安市第一建筑工程公司组织施工；由刘浩华担任项目经理，邓应根担任技术负责人。扣件式钢管落地脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)、《建筑地基基础设计法律规范》(GB 50007-2025)、《建筑结构荷载法律规范》(GB 50009-2001)、《钢结构设计法律规范》(GB 50017-2025)等编制。一、参数信息1.脚手架参数双排脚手架搭设高度为 17.2 m，立杆采纳单立杆；搭设尺寸为：横距Lb为 1.05m，纵距La为1.5m，大小横杆的步距为1.8 m；内排架距离墙长度为0.25m；小横杆在上，搭接在大横杆上的小横杆根数为 3 根；采纳的钢管类型为 Φ48×3.5； 横杆与立杆连接方式为单扣件；连墙件采纳两步三跨，竖向间距 3.6 m，水平间距4.5 m，采纳扣件连接；连墙件连接方式为单扣件；2.活荷载参数施工均布活荷载标准值:3.000kN/m2；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处陕西西安市，基本风压0.32kN/m2；风荷载高度变化系数μz，计算连墙件强度时取0.92，计算立杆稳定性时取0.74，风荷载体型系数μs 为0.214；4.静荷载参数每米立杆承受的结构自重标准值(kN/m):0.1248；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；安全设施与安全网(kN/m2):0.005；脚手板类别:竹笆片脚手板；栏杆挡板类别:竹笆片脚手板挡板；每米脚手架钢管自重标准值(kN/m):0.038；脚手板铺设总层数:4；5.地基参数地基土类型:素填土；地基承载力标准值(kPa):120.00；立杆基础底面面积(m2):0.20；地基承载力调整系数:1.00。 二、小横杆的计算小横杆根据简支梁进行强度和挠度计算，小横杆在大横杆的上面。根据小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。1.均布荷载值计算小横杆的自重标准值: P1= 0.038kN/m ；脚手板的荷载标准值: P2= 0.3×1.5/4=0.112kN/m ；活荷载标准值: Q=3×1.5/4=1.125kN/m；荷载的计算值: q=1.2×0.038+1.2×0.112+1.4×1.125=1.756kN/m； 小横杆计算简...
