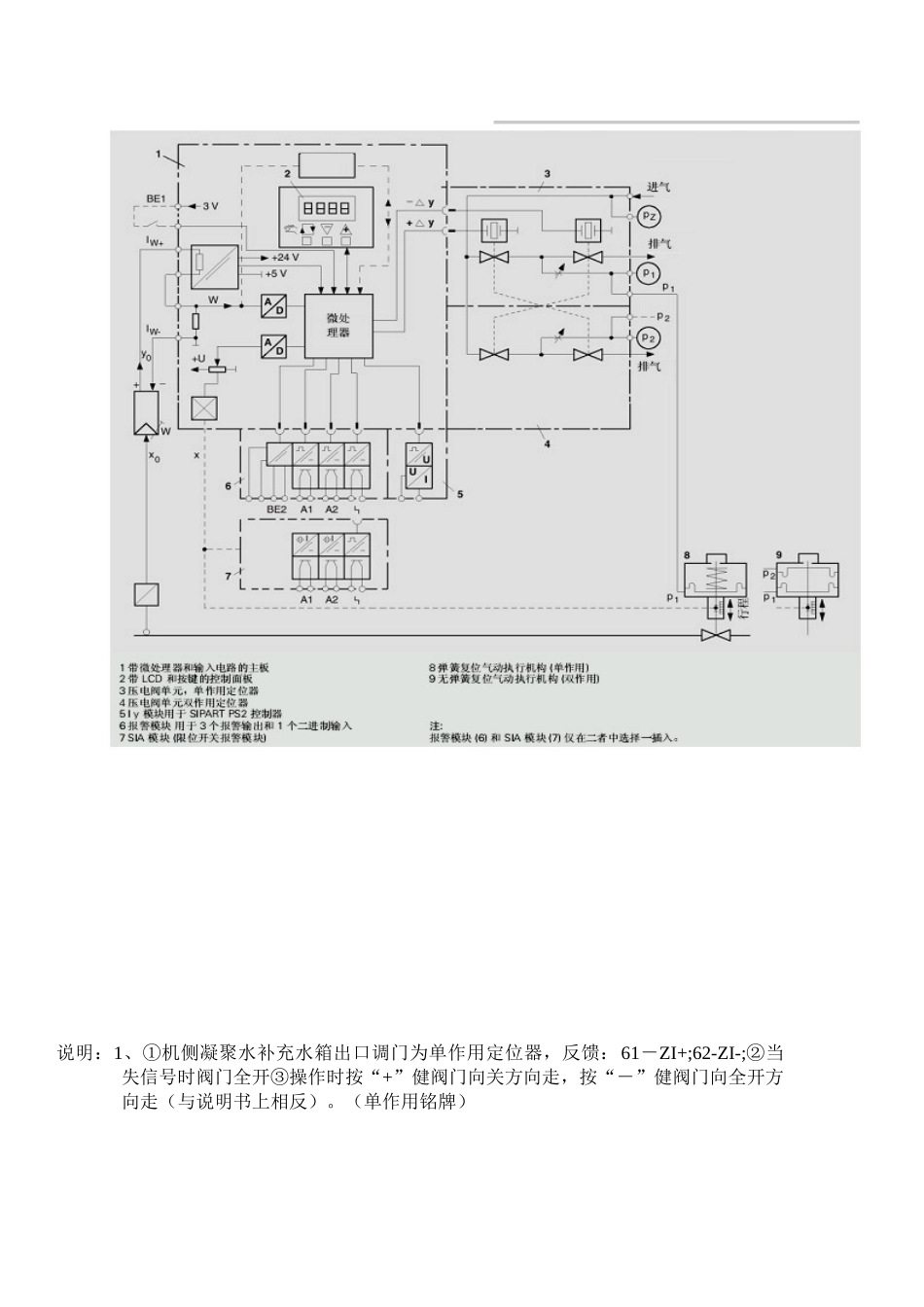

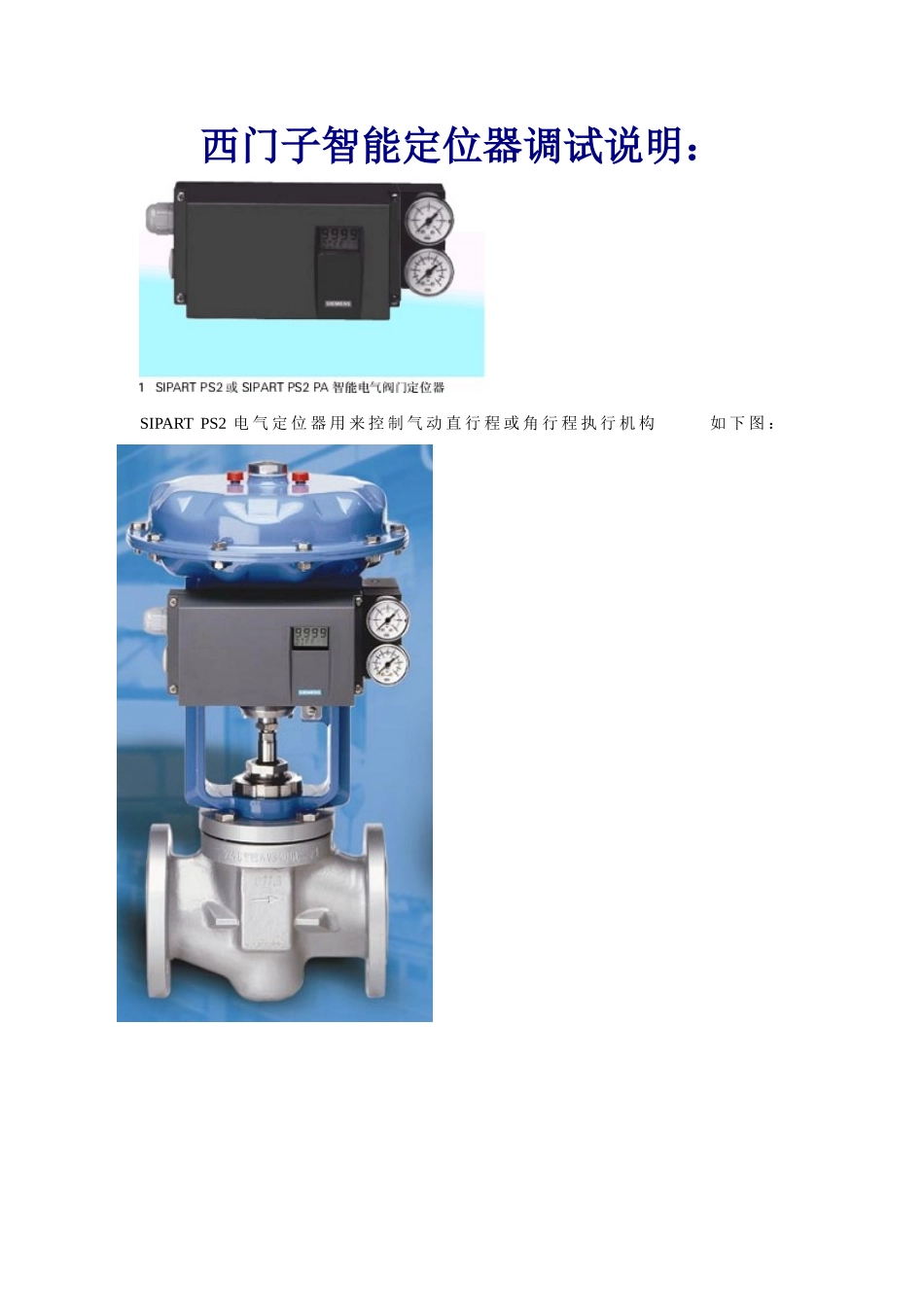

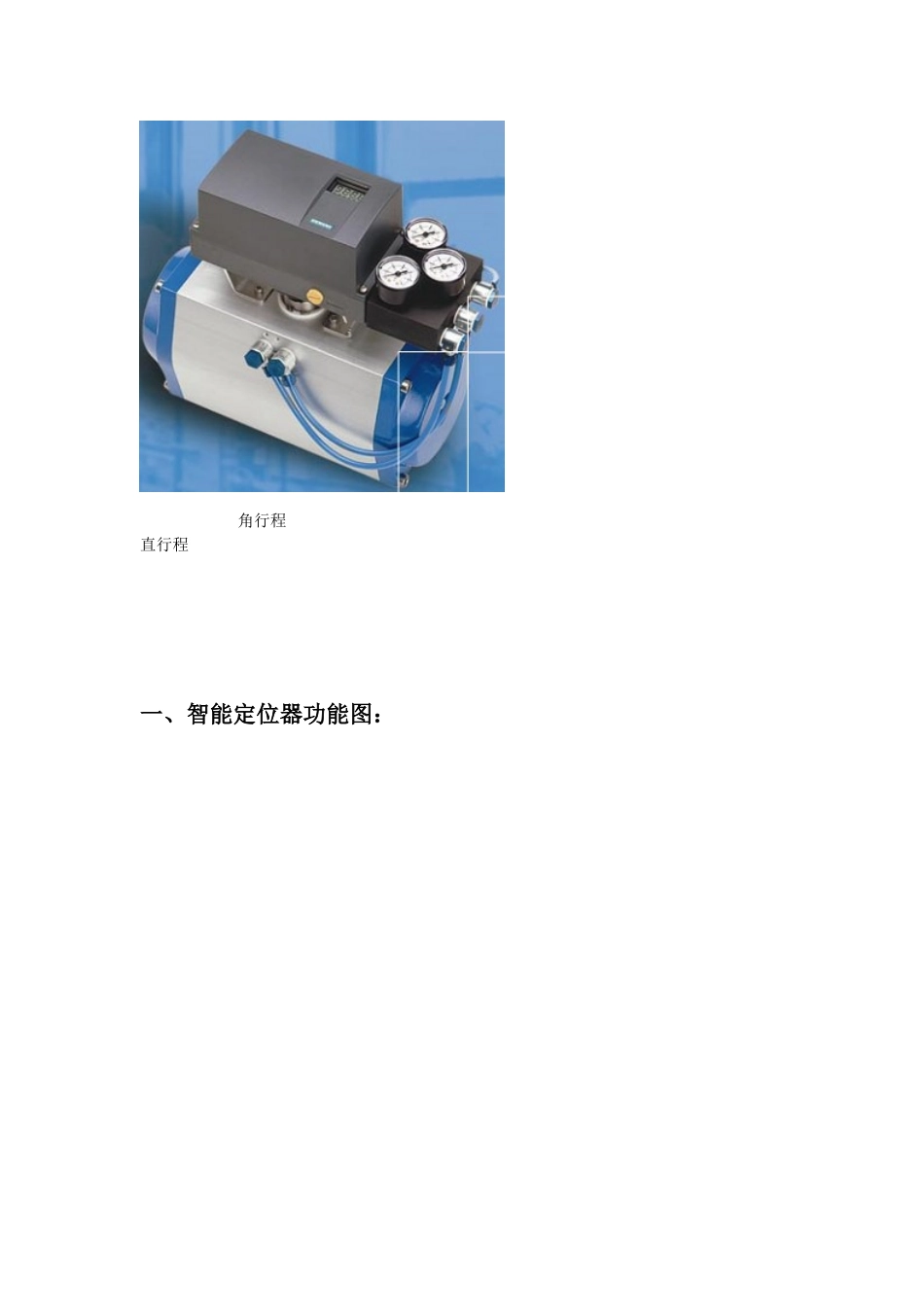

西门子智能定位器调试说明：SIPART PS2 电 气 定 位 器 用 来 控 制 气 动 直 行 程 或 角 行 程 执 行 机 构 如 下 图 ：角行程直行程一、智能定位器功能图：说明：1、①机侧凝聚水补充水箱出口调门为单作用定位器，反馈：61－ZI+;62-ZI-;②当失信号时阀门全开③操作时按“+”健阀门向关方向走，按“－”健阀门向全开方向走（与说明书上相反）。（单作用铭牌）2、炉侧磨煤机入口冷热风调门为双作用定位器，（双作用铭牌）3.炉侧磨煤机入口冷热风调门为双作用定位器接线原理图：二、校验与调整1、参数设置： （定位器上有三个按键：小手形、“+”健、“－健”） 自动模式（MAN 手动） 阀门实际开度 指令开度1.1 按住功能键（小手形）5 秒后就可以进行参数设置1.2 西门子智能定位器共有 55 组参数，可以根据现场实际情况进行设置。用“+”和“－”健可在一组参数中进行选择，选择完了可以按一下功能键进入第二组参数的设置，若上一个参数有误，可以按功能键的同时按住“－”健，回到上一个参数进行设置。1.3 组态：以下几个参数是常常用到的，具体请参考说明书上的组态表。YFCT(参数组号①)执行器类型：直行程选 WAY，角行程选 TURN(本厂机侧的凝聚水补充水箱出口调门和炉侧的磨煤机入口冷热风调门都为直行程)YAGL②额定反馈角度：一般情况下直行程 33 度，角行程 90 度，（本厂本厂机侧的凝聚水补充水箱出口调门和炉侧的磨煤机入口冷热风调门都为直行程，但选的是 90 度，具体应该看反馈杆的长度，短杠杆 33 度的长度为：5/10/15/20mm,短杠杆 90 度的长度为：25/30/35mm,长杠杆 90 度的长度为：40/50/60/70/90/110/130mm)INITA④初始化（自动）SDIR⑦给定方向：上升 RISE,下降 FAILYDIR（38）操作变量显示：上升 RISE，下降 FAIL.同时改变 SDIR 和 YDIR 这两组的参数可以改变执行器的动作方向。2、西门子智能定位器初始化步骤：2.1 接通 4－20mA 输入信号，现在定位器处于手动模式“MAN”，在定位器显示窗口上方显示的为电位计的电压百分数，例如：“P12.3”，窗口的下方闪耀显示“HDINIT”即“未初始化”；2.2 用定位器显示窗口下方的“+”和“－”两个按键使执行机构运动，看整个机构是否走满全程；2.3 让执行器运动到行程的中间位置（直行程的反馈杆处于水平位置）就可以进行初始化了。（注：当按住一个健的同时再按住另一个健可以加快执行机构动作。如想要执行机构向开的方...
