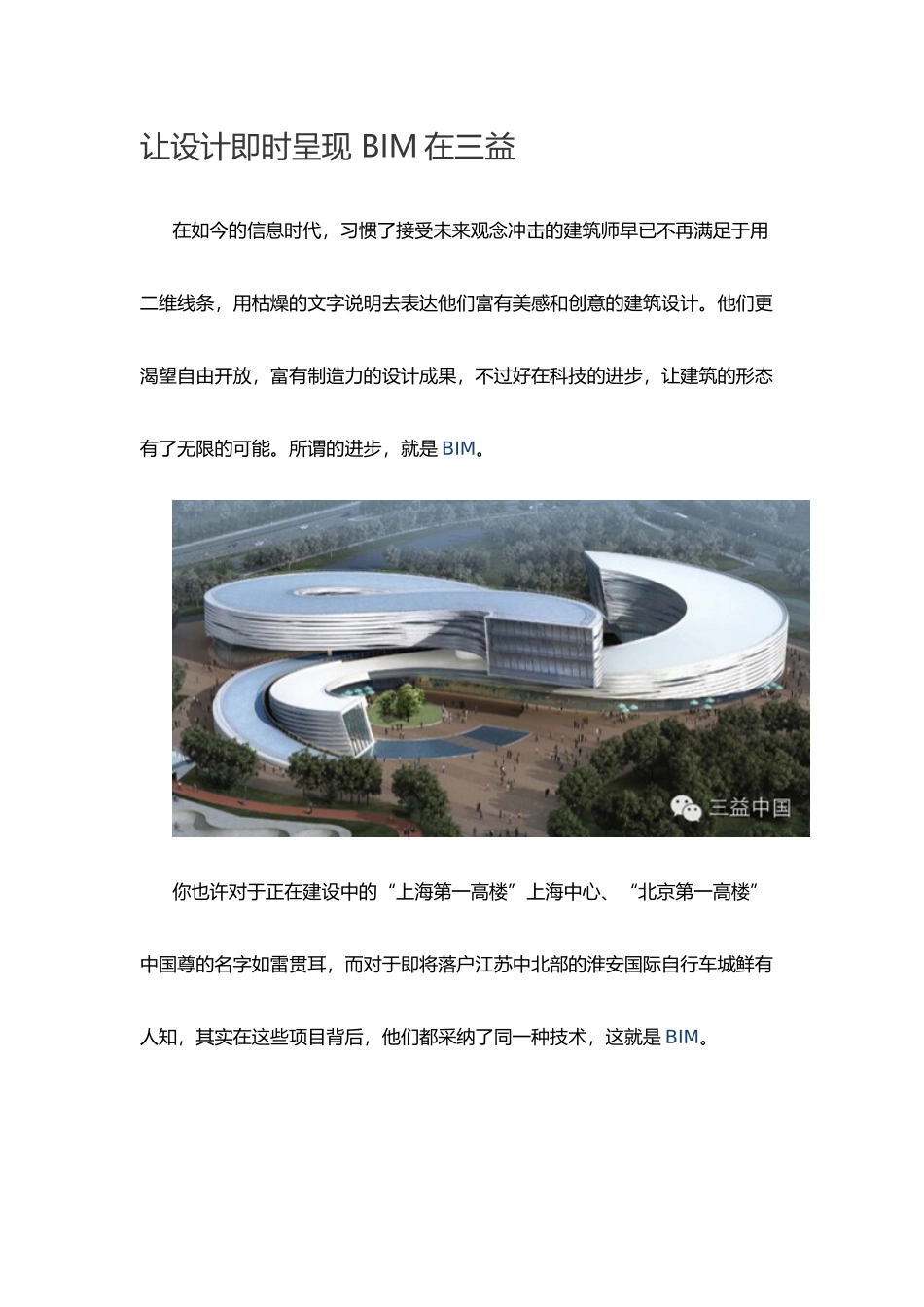

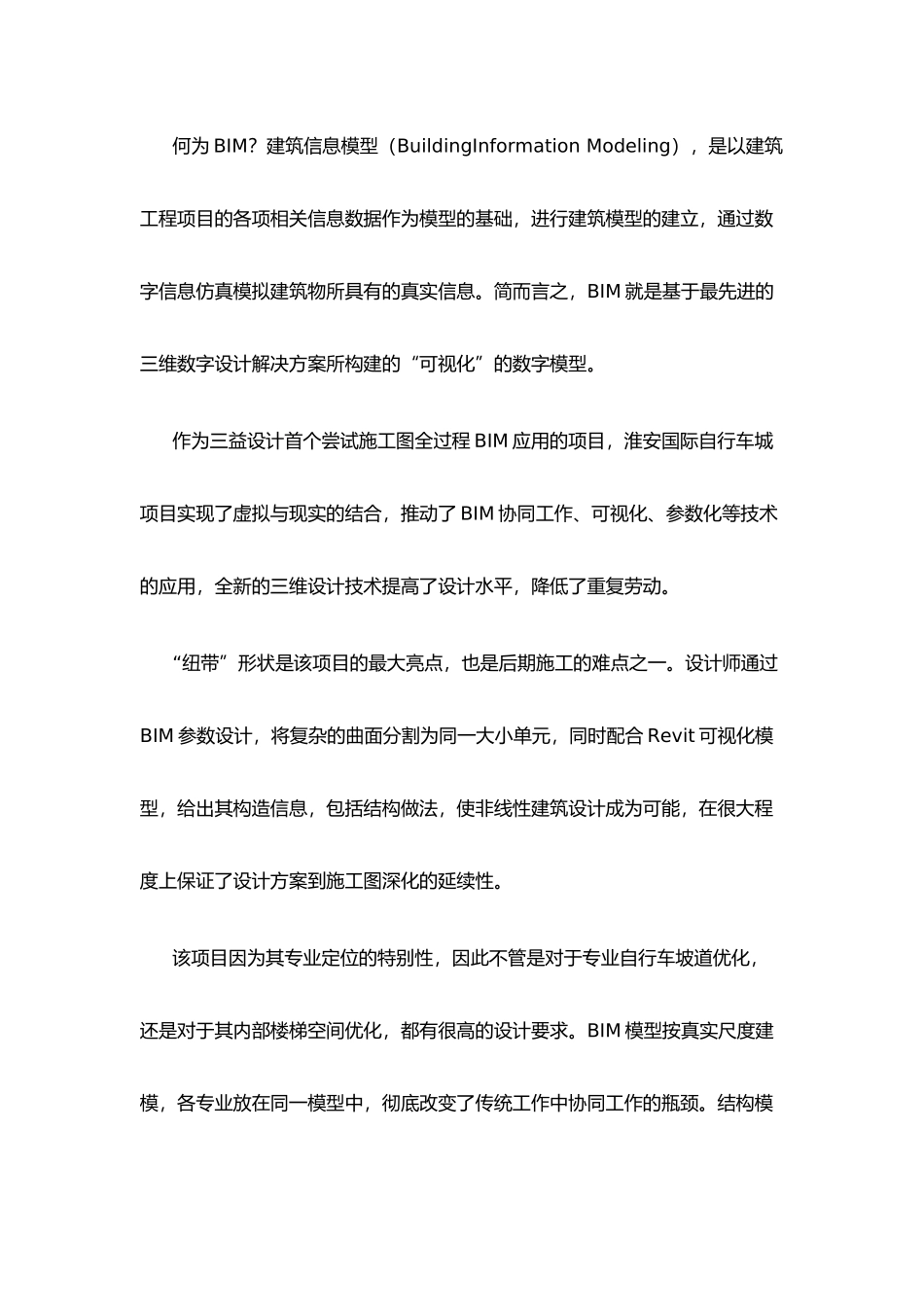

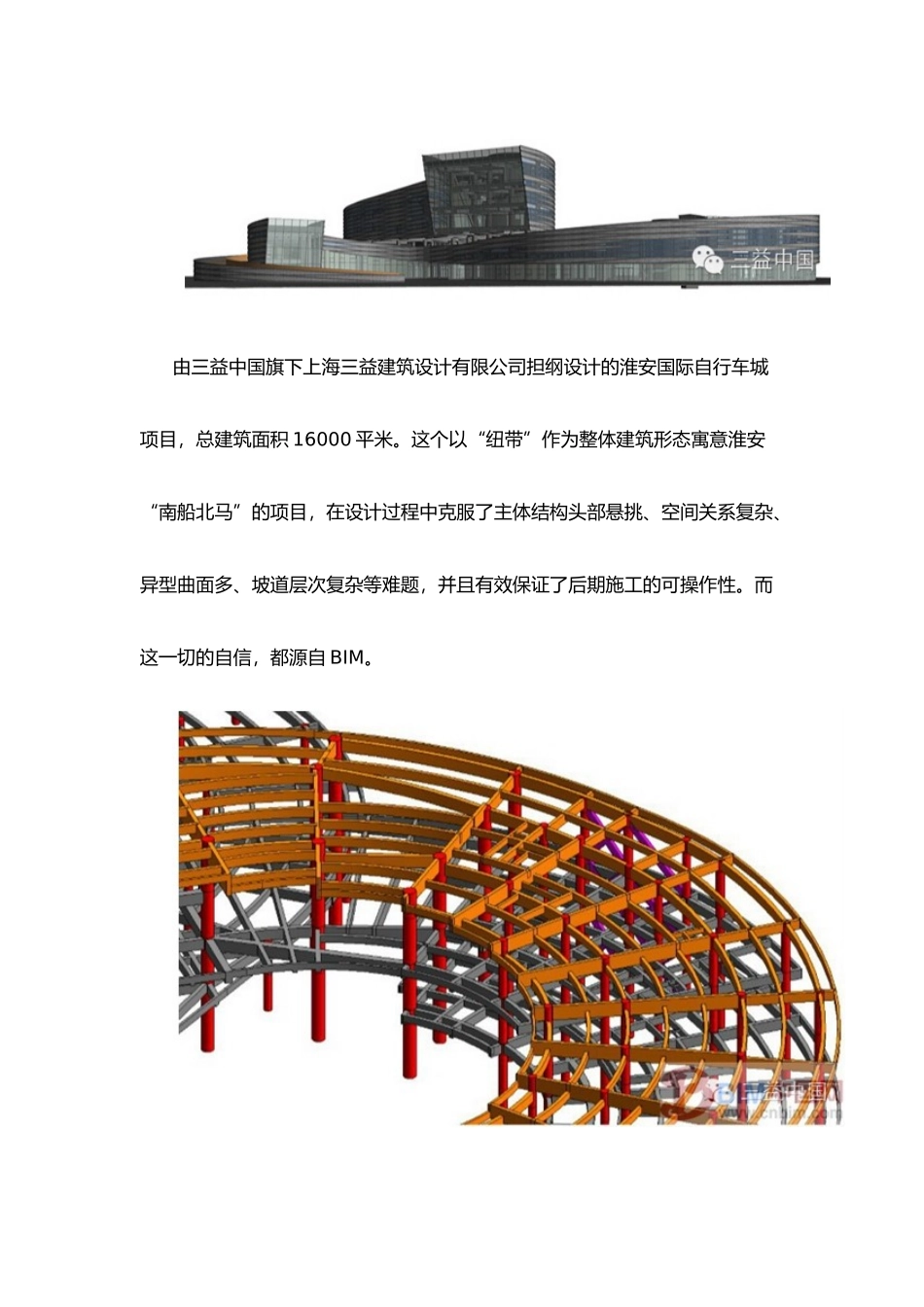

让设计即时呈现 BIM 在三益在如今的信息时代，习惯了接受未来观念冲击的建筑师早已不再满足于用二维线条，用枯燥的文字说明去表达他们富有美感和创意的建筑设计。他们更渴望自由开放，富有制造力的设计成果，不过好在科技的进步，让建筑的形态有了无限的可能。所谓的进步，就是 BIM。你也许对于正在建设中的“上海第一高楼”上海中心、“北京第一高楼”中国尊的名字如雷贯耳，而对于即将落户江苏中北部的淮安国际自行车城鲜有人知，其实在这些项目背后，他们都采纳了同一种技术，这就是 BIM。由三益中国旗下上海三益建筑设计有限公司担纲设计的淮安国际自行车城项目，总建筑面积 16000 平米。这个以“纽带”作为整体建筑形态寓意淮安“南船北马”的项目，在设计过程中克服了主体结构头部悬挑、空间关系复杂、异型曲面多、坡道层次复杂等难题，并且有效保证了后期施工的可操作性。而这一切的自信，都源自 BIM。何为 BIM？建筑信息模型（BuildingInformation Modeling），是以建筑工程项目的各项相关信息数据作为模型的基础，进行建筑模型的建立，通过数字信息仿真模拟建筑物所具有的真实信息。简而言之，BIM 就是基于最先进的三维数字设计解决方案所构建的“可视化”的数字模型。作为三益设计首个尝试施工图全过程 BIM 应用的项目，淮安国际自行车城项目实现了虚拟与现实的结合，推动了 BIM 协同工作、可视化、参数化等技术的应用，全新的三维设计技术提高了设计水平，降低了重复劳动。“纽带”形状是该项目的最大亮点，也是后期施工的难点之一。设计师通过BIM 参数设计，将复杂的曲面分割为同一大小单元，同时配合 Revit 可视化模型，给出其构造信息，包括结构做法，使非线性建筑设计成为可能，在很大程度上保证了设计方案到施工图深化的延续性。该项目因为其专业定位的特别性，因此不管是对于专业自行车坡道优化，还是对于其内部楼梯空间优化，都有很高的设计要求。BIM 模型按真实尺度建模，各专业放在同一模型中，彻底改变了传统工作中协同工作的瓶颈。结构模型、机电模型与建筑模型无缝链接，实时更新，各专业的设计问题及时反馈，专业间反复碰撞，全面检验。避开了因沟通沟通不畅而带来的方案反复调整，最大程度地提升了设计质量。BIM 技术的另一大优势就在于其可视化的图纸表达。Revit 平台可视化模型的建立，同时支持 3D 模型打印。此外，身临其境的漫游体验，亦可帮助设计师对项目进行全方位互动地展现。在多维度建筑...
