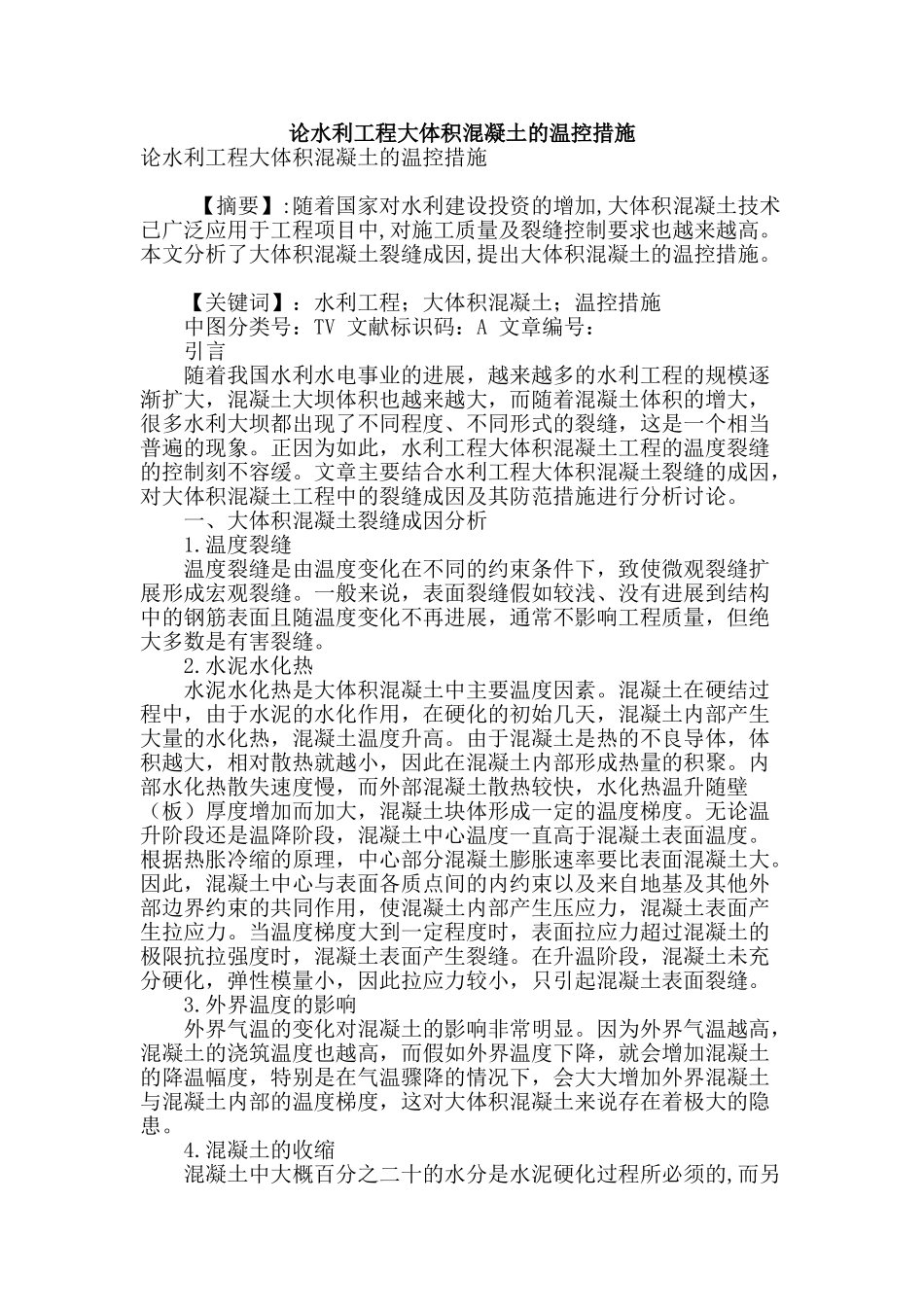

论水利工程大体积混凝土的温控措施论水利工程大体积混凝土的温控措施 【摘要】:随着国家对水利建设投资的增加,大体积混凝土技术已广泛应用于工程项目中,对施工质量及裂缝控制要求也越来越高。本文分析了大体积混凝土裂缝成因,提出大体积混凝土的温控措施。 【关键词】：水利工程；大体积混凝土；温控措施 中图分类号：TV 文献标识码：A 文章编号： 引言 随着我国水利水电事业的进展，越来越多的水利工程的规模逐渐扩大，混凝土大坝体积也越来越大，而随着混凝土体积的增大，很多水利大坝都出现了不同程度、不同形式的裂缝，这是一个相当普遍的现象。正因为如此，水利工程大体积混凝土工程的温度裂缝的控制刻不容缓。文章主要结合水利工程大体积混凝土裂缝的成因，对大体积混凝土工程中的裂缝成因及其防范措施进行分析讨论。 一、大体积混凝土裂缝成因分析 1.温度裂缝 温度裂缝是由温度变化在不同的约束条件下，致使微观裂缝扩展形成宏观裂缝。一般来说，表面裂缝假如较浅、没有进展到结构中的钢筋表面且随温度变化不再进展，通常不影响工程质量，但绝大多数是有害裂缝。 2.水泥水化热 水泥水化热是大体积混凝土中主要温度因素。混凝土在硬结过程中，由于水泥的水化作用，在硬化的初始几天，混凝土内部产生大量的水化热，混凝土温度升高。由于混凝土是热的不良导体，体积越大，相对散热就越小，因此在混凝土内部形成热量的积聚。内部水化热散失速度慢，而外部混凝土散热较快，水化热温升随壁（板）厚度增加而加大，混凝土块体形成一定的温度梯度。无论温升阶段还是温降阶段，混凝土中心温度一直高于混凝土表面温度。根据热胀冷缩的原理，中心部分混凝土膨胀速率要比表面混凝土大。因此，混凝土中心与表面各质点间的内约束以及来自地基及其他外部边界约束的共同作用，使混凝土内部产生压应力，混凝土表面产生拉应力。当温度梯度大到一定程度时，表面拉应力超过混凝土的极限抗拉强度时，混凝土表面产生裂缝。在升温阶段，混凝土未充分硬化，弹性模量小，因此拉应力较小，只引起混凝土表面裂缝。 3.外界温度的影响 外界气温的变化对混凝土的影响非常明显。因为外界气温越高，混凝土的浇筑温度也越高，而假如外界温度下降，就会增加混凝土的降温幅度，特别是在气温骤降的情况下，会大大增加外界混凝土与混凝土内部的温度梯度，这对大体积混凝土来说存在着极大的隐患。 4.混凝土的收缩 混凝土中大概百分之二十的水分是水泥硬化过程所必须...
