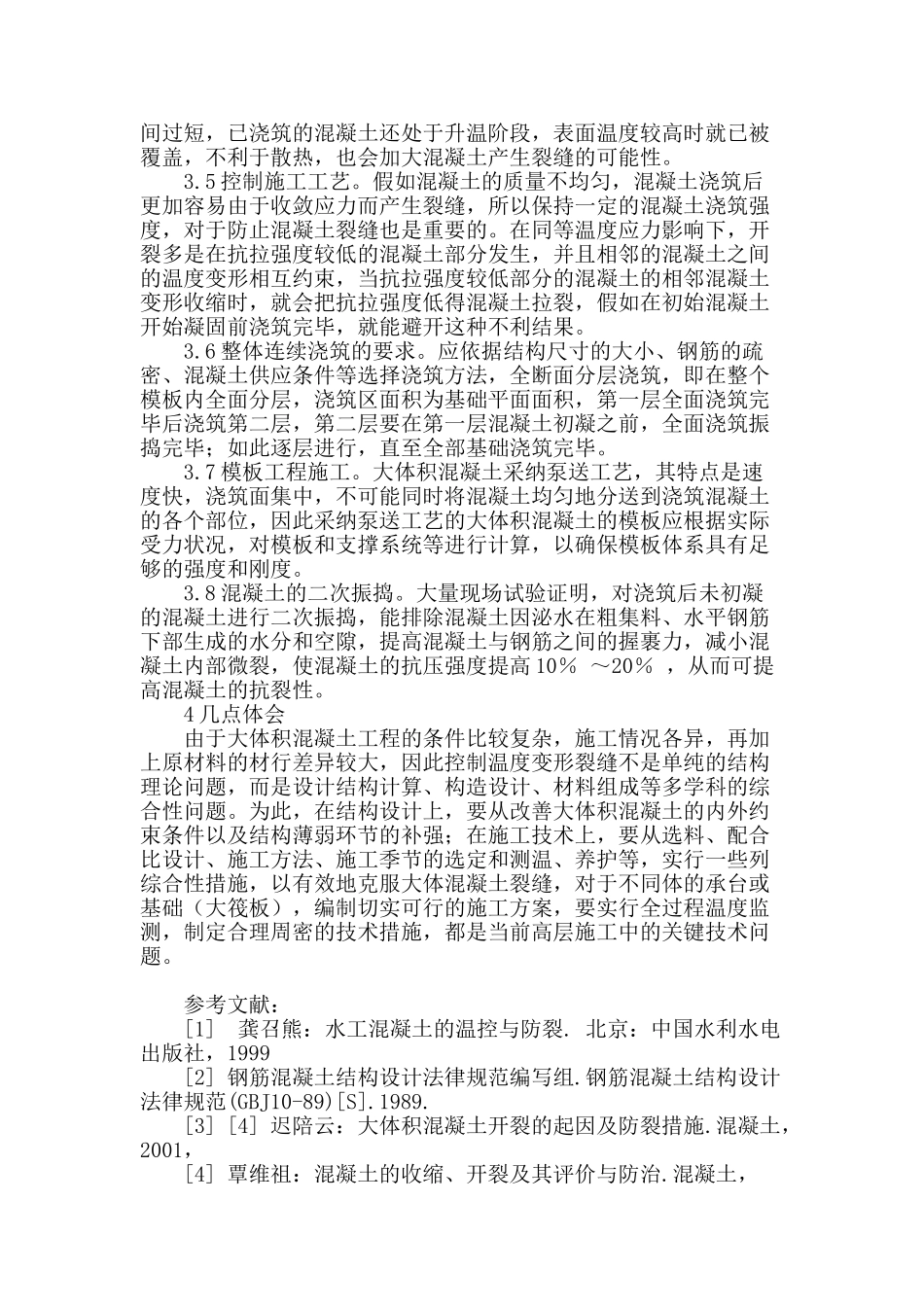

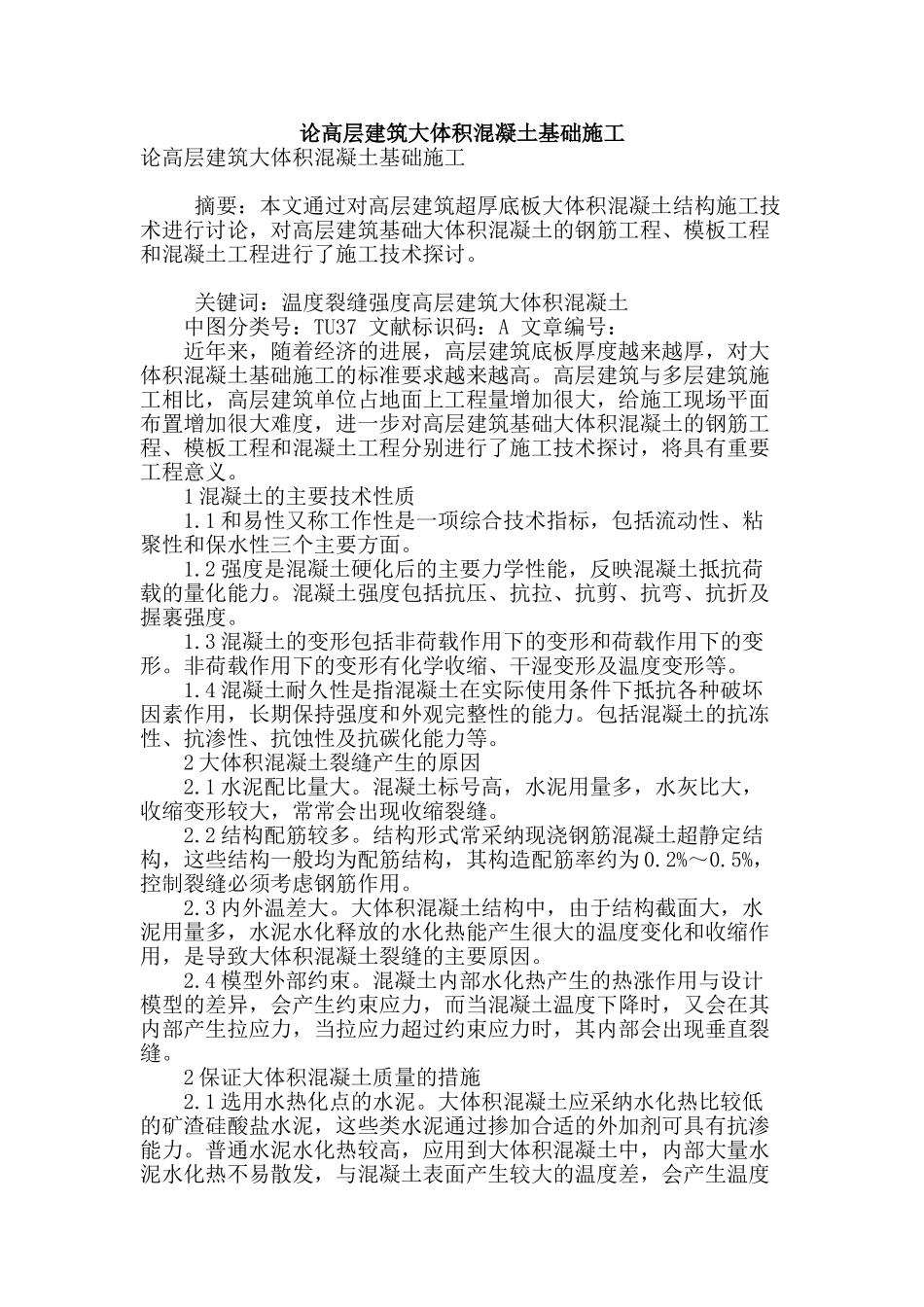

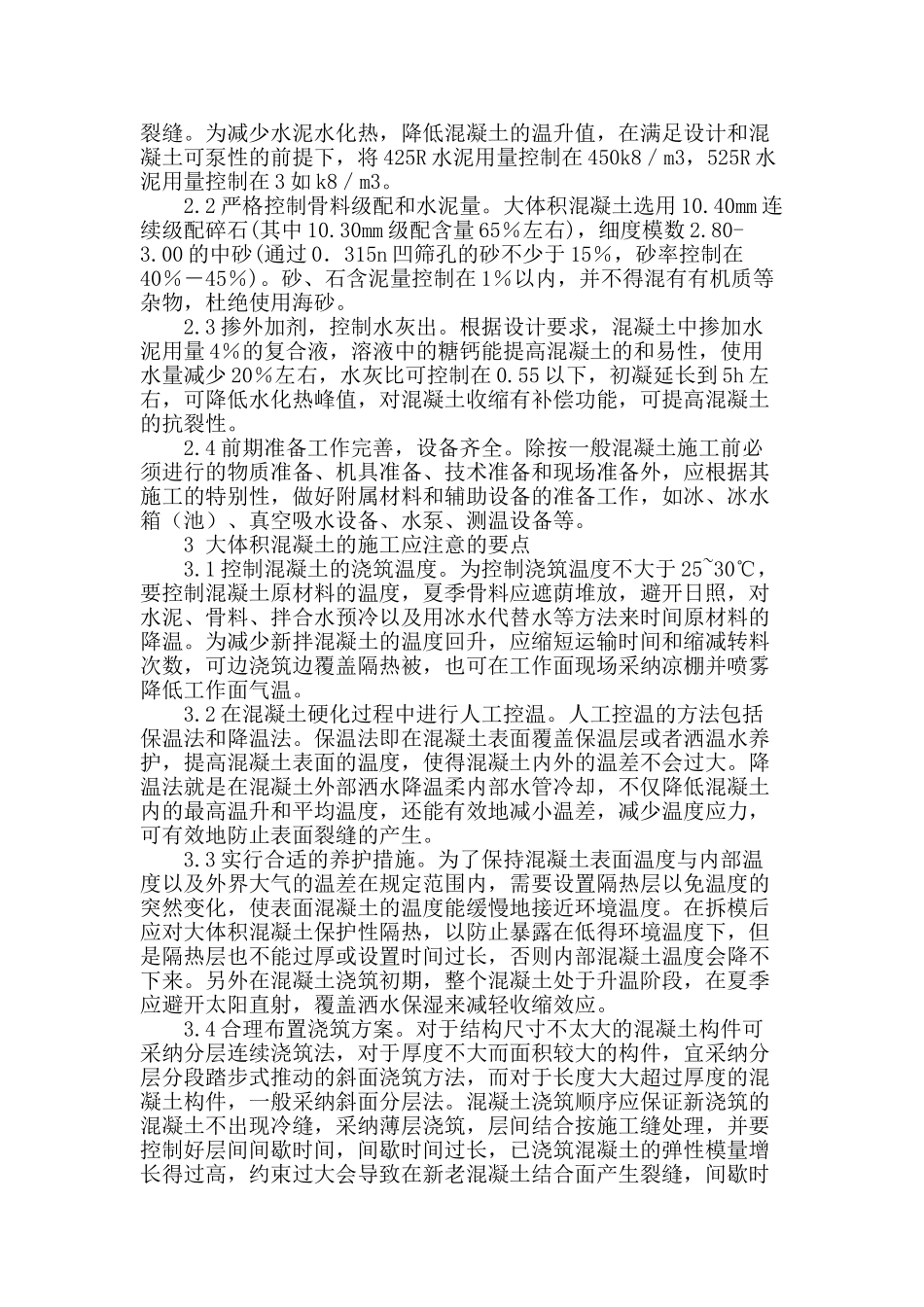

论高层建筑大体积混凝土基础施工论高层建筑大体积混凝土基础施工 摘要：本文通过对高层建筑超厚底板大体积混凝土结构施工技术进行讨论，对高层建筑基础大体积混凝土的钢筋工程、模板工程和混凝土工程进行了施工技术探讨。 关键词：温度裂缝强度高层建筑大体积混凝土 中图分类号：TU37 文献标识码：A 文章编号： 近年来，随着经济的进展，高层建筑底板厚度越来越厚，对大体积混凝土基础施工的标准要求越来越高。高层建筑与多层建筑施工相比，高层建筑单位占地面上工程量增加很大，给施工现场平面布置增加很大难度，进一步对高层建筑基础大体积混凝土的钢筋工程、模板工程和混凝土工程分别进行了施工技术探讨，将具有重要工程意义。 1 混凝土的主要技术性质 1.1 和易性又称工作性是一项综合技术指标，包括流动性、粘聚性和保水性三个主要方面。 1.2 强度是混凝土硬化后的主要力学性能，反映混凝土抵抗荷载的量化能力。混凝土强度包括抗压、抗拉、抗剪、抗弯、抗折及握裹强度。 1.3 混凝土的变形包括非荷载作用下的变形和荷载作用下的变形。非荷载作用下的变形有化学收缩、干湿变形及温度变形等。 1.4 混凝土耐久性是指混凝土在实际使用条件下抵抗各种破坏因素作用，长期保持强度和外观完整性的能力。包括混凝土的抗冻性、抗渗性、抗蚀性及抗碳化能力等。 2 大体积混凝土裂缝产生的原因 2.1 水泥配比量大。混凝土标号高，水泥用量多，水灰比大，收缩变形较大，常常会出现收缩裂缝。 2.2 结构配筋较多。结构形式常采纳现浇钢筋混凝土超静定结构，这些结构一般均为配筋结构，其构造配筋率约为 0.2%～0.5%，控制裂缝必须考虑钢筋作用。 2.3 内外温差大。大体积混凝土结构中，由于结构截面大，水泥用量多，水泥水化释放的水化热能产生很大的温度变化和收缩作用，是导致大体积混凝土裂缝的主要原因。 2.4 模型外部约束。混凝土内部水化热产生的热涨作用与设计模型的差异，会产生约束应力，而当混凝土温度下降时，又会在其内部产生拉应力，当拉应力超过约束应力时，其内部会出现垂直裂缝。 2 保证大体积混凝土质量的措施 2.1 选用水热化点的水泥。大体积混凝土应采纳水化热比较低的矿渣硅酸盐水泥，这些类水泥通过掺加合适的外加剂可具有抗渗能力。普通水泥水化热较高，应用到大体积混凝土中，内部大量水泥水化热不易散发，与混凝土表面产生较大的温度差，会产生温度裂缝。为减少水泥水化热，降低混凝土的温升值，在满足设计...
