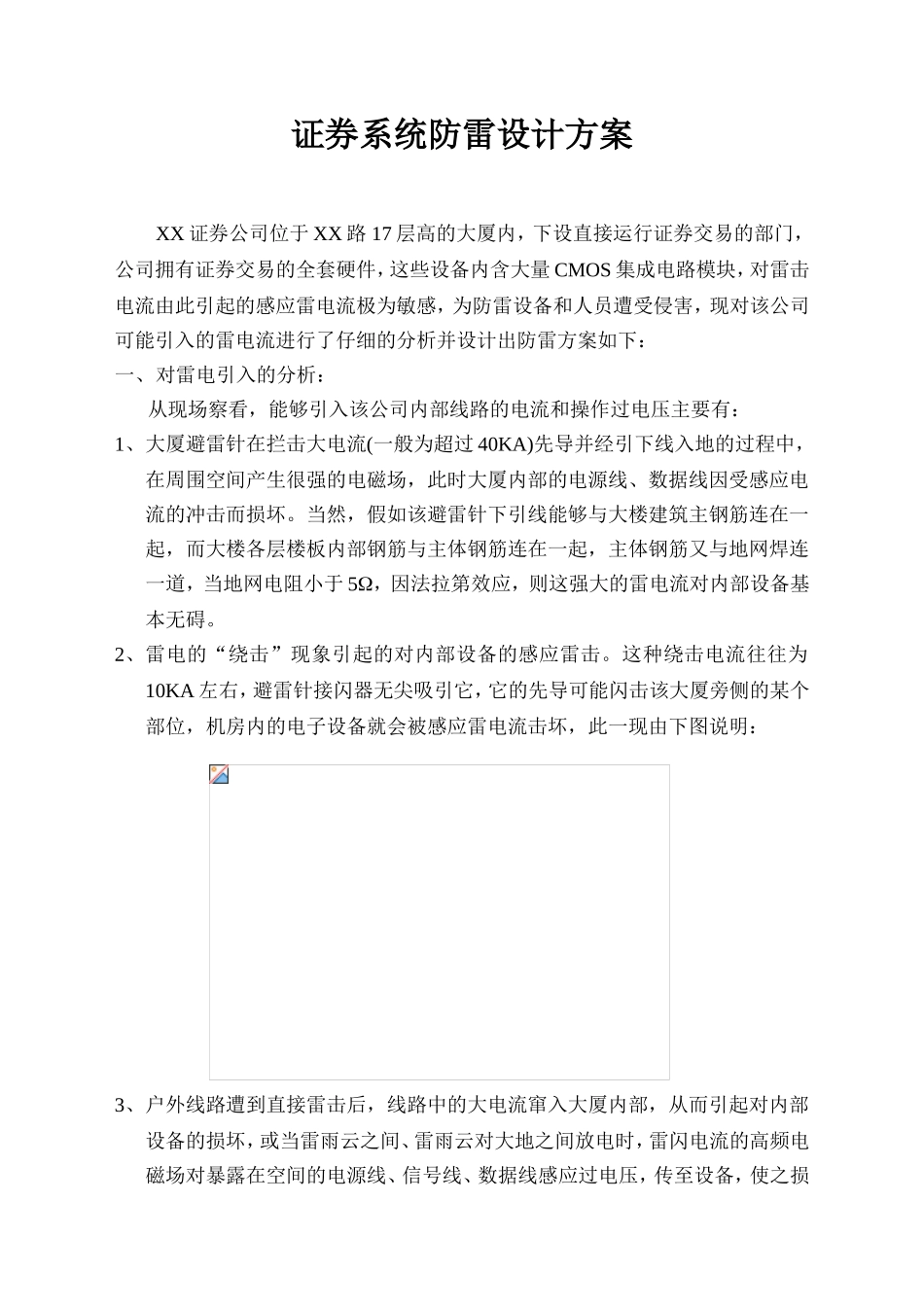

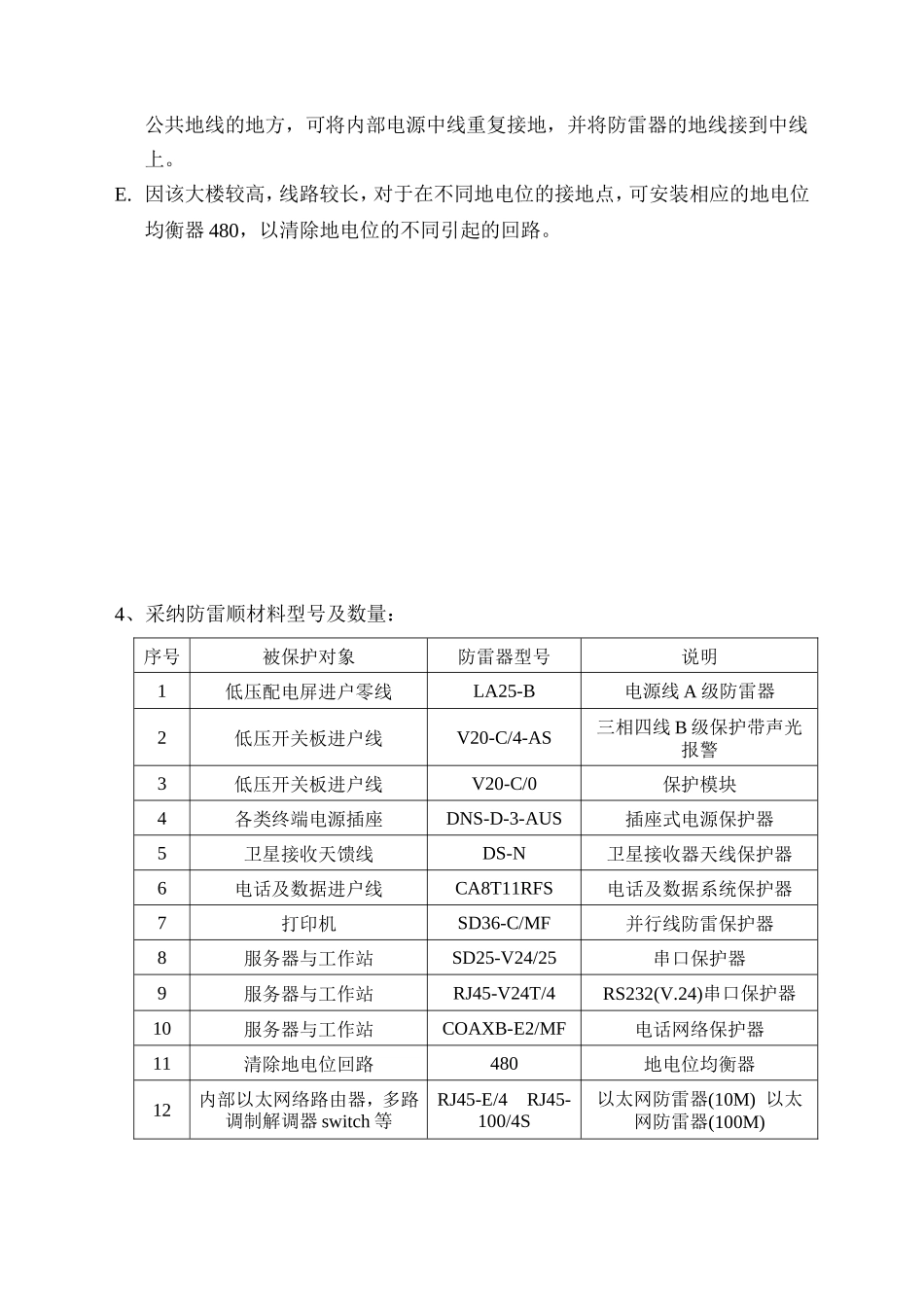

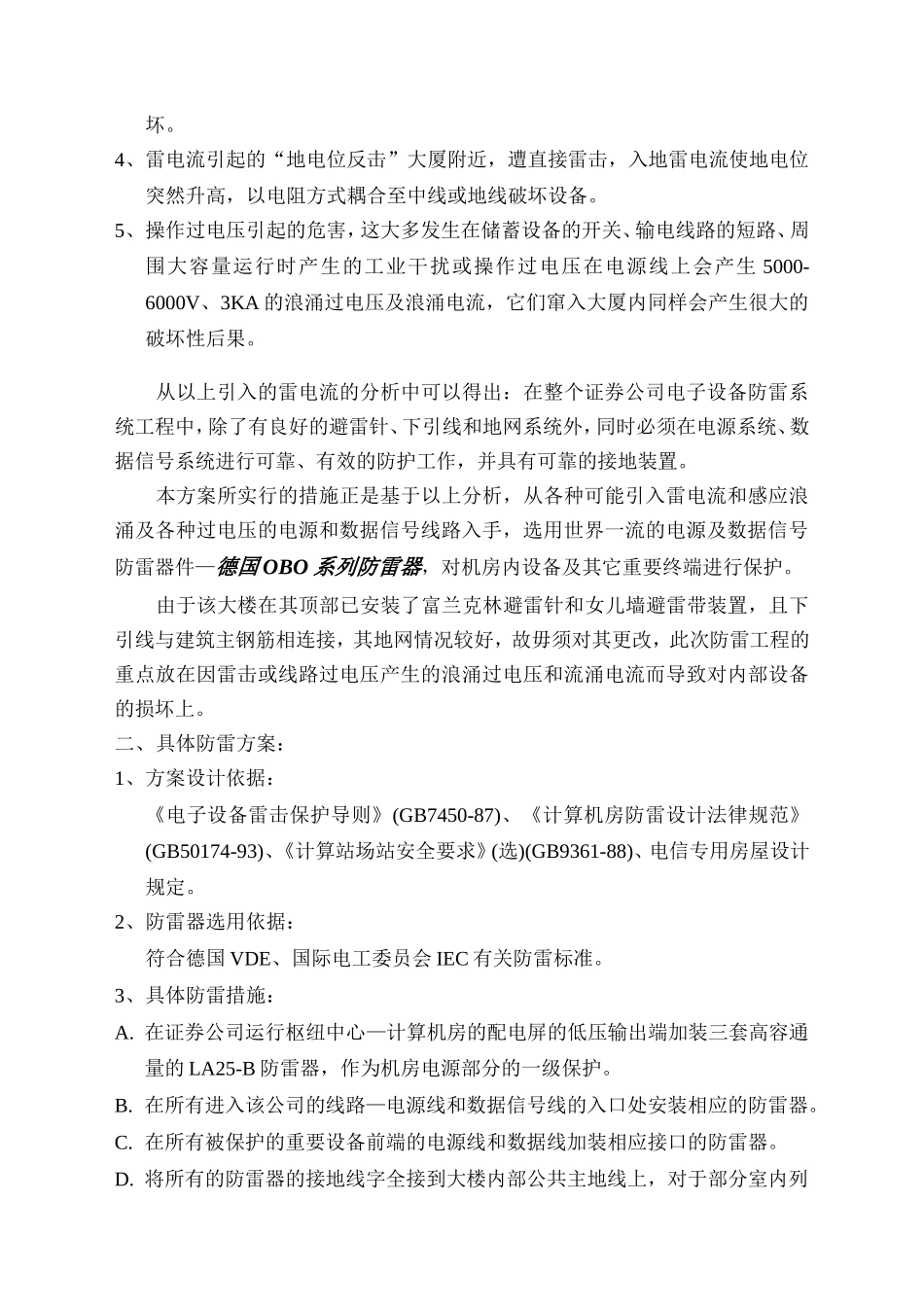

证券系统防雷设计方案XX 证券公司位于 XX 路 17 层高的大厦内，下设直接运行证券交易的部门，公司拥有证券交易的全套硬件，这些设备内含大量 CMOS 集成电路模块，对雷击电流由此引起的感应雷电流极为敏感，为防雷设备和人员遭受侵害，现对该公司可能引入的雷电流进行了仔细的分析并设计出防雷方案如下：一、对雷电引入的分析：从现场察看，能够引入该公司内部线路的电流和操作过电压主要有：1、大厦避雷针在拦击大电流(一般为超过 40KA)先导并经引下线入地的过程中，在周围空间产生很强的电磁场，此时大厦内部的电源线、数据线因受感应电流的冲击而损坏。当然，假如该避雷针下引线能够与大楼建筑主钢筋连在一起，而大楼各层楼板内部钢筋与主体钢筋连在一起，主体钢筋又与地网焊连一道，当地网电阻小于 5，因法拉第效应，则这强大的雷电流对内部设备基本无碍。2、雷电的“绕击”现象引起的对内部设备的感应雷击。这种绕击电流往往为10KA 左右，避雷针接闪器无尖吸引它，它的先导可能闪击该大厦旁侧的某个部位，机房内的电子设备就会被感应雷电流击坏，此一现由下图说明：3、户外线路遭到直接雷击后，线路中的大电流窜入大厦内部，从而引起对内部设备的损坏，或当雷雨云之间、雷雨云对大地之间放电时，雷闪电流的高频电磁场对暴露在空间的电源线、信号线、数据线感应过电压，传至设备，使之损坏。4、雷电流引起的“地电位反击”大厦附近，遭直接雷击，入地雷电流使地电位突然升高，以电阻方式耦合至中线或地线破坏设备。5、操作过电压引起的危害，这大多发生在储蓄设备的开关、输电线路的短路、周围大容量运行时产生的工业干扰或操作过电压在电源线上会产生 5000-6000V、3KA 的浪涌过电压及浪涌电流，它们窜入大厦内同样会产生很大的破坏性后果。从以上引入的雷电流的分析中可以得出：在整个证券公司电子设备防雷系统工程中，除了有良好的避雷针、下引线和地网系统外，同时必须在电源系统、数据信号系统进行可靠、有效的防护工作，并具有可靠的接地装置。本方案所实行的措施正是基于以上分析，从各种可能引入雷电流和感应浪涌及各种过电压的电源和数据信号线路入手，选用世界一流的电源及数据信号防雷器件—德国 OBO 系列防雷器，对机房内设备及其它重要终端进行保护。由于该大楼在其顶部已安装了富兰克林避雷针和女儿墙避雷带装置，且下引线与建筑主钢筋相连接，其地网情况较好，故毋须对其更改，此次防雷工程的重点放在因雷击或线...
