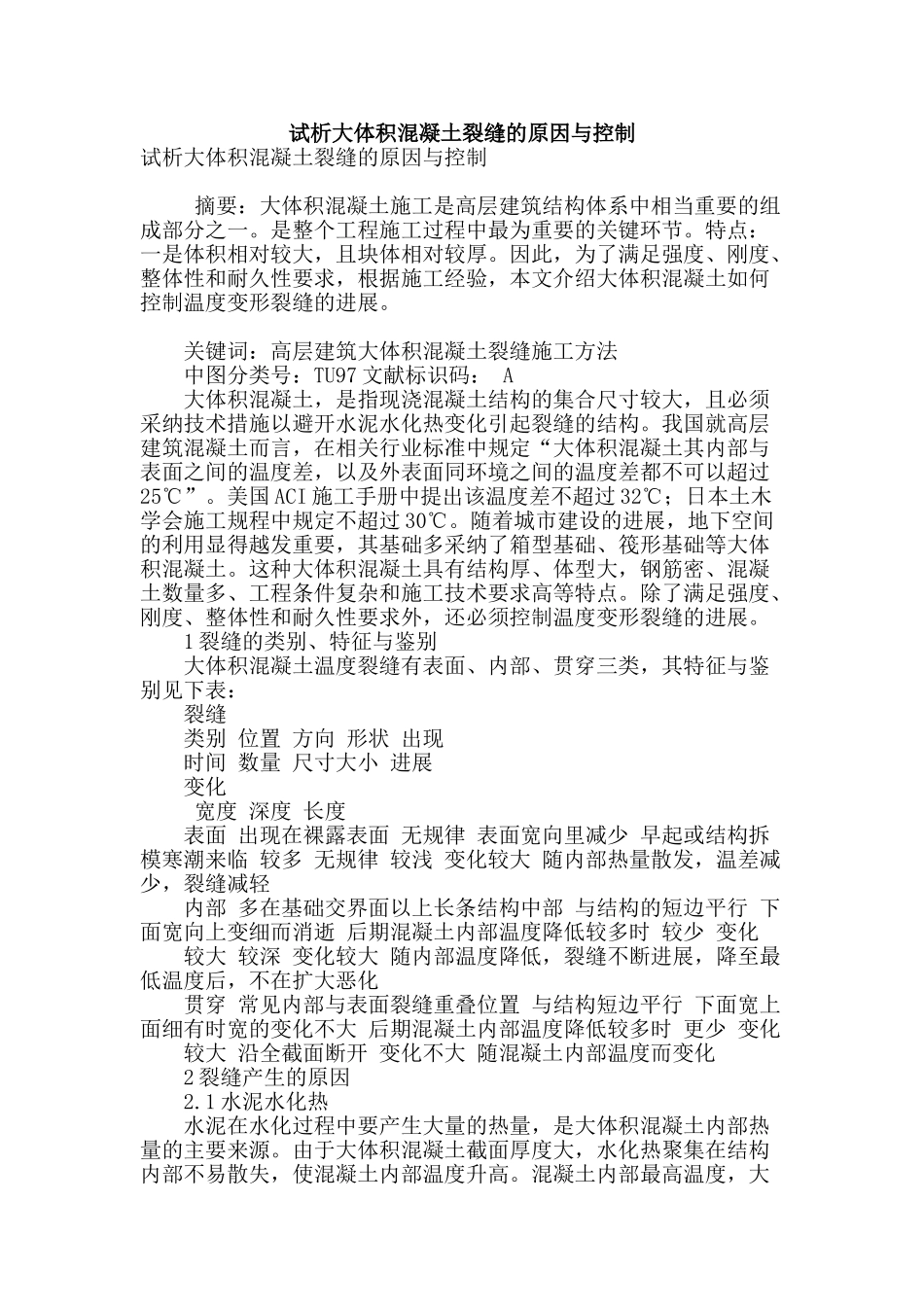

试析大体积混凝土裂缝的原因与控制试析大体积混凝土裂缝的原因与控制 摘要：大体积混凝土施工是高层建筑结构体系中相当重要的组成部分之一。是整个工程施工过程中最为重要的关键环节。特点：一是体积相对较大，且块体相对较厚。因此，为了满足强度、刚度、整体性和耐久性要求，根据施工经验，本文介绍大体积混凝土如何控制温度变形裂缝的进展。 关键词：高层建筑大体积混凝土裂缝施工方法 中图分类号：TU97 文献标识码： A 大体积混凝土，是指现浇混凝土结构的集合尺寸较大，且必须采纳技术措施以避开水泥水化热变化引起裂缝的结构。我国就高层建筑混凝土而言，在相关行业标准中规定“大体积混凝土其内部与表面之间的温度差，以及外表面同环境之间的温度差都不可以超过25℃”。美国 ACI 施工手册中提出该温度差不超过 32℃；日本土木学会施工规程中规定不超过 30℃。随着城市建设的进展，地下空间的利用显得越发重要，其基础多采纳了箱型基础、筏形基础等大体积混凝土。这种大体积混凝土具有结构厚、体型大，钢筋密、混凝土数量多、工程条件复杂和施工技术要求高等特点。除了满足强度、刚度、整体性和耐久性要求外，还必须控制温度变形裂缝的进展。 1 裂缝的类别、特征与鉴别 大体积混凝土温度裂缝有表面、内部、贯穿三类，其特征与鉴别见下表： 裂缝 类别 位置 方向 形状 出现 时间 数量 尺寸大小 进展 变化 宽度 深度 长度 表面 出现在裸露表面 无规律 表面宽向里减少 早起或结构拆模寒潮来临 较多 无规律 较浅 变化较大 随内部热量散发，温差减少，裂缝减轻 内部 多在基础交界面以上长条结构中部 与结构的短边平行 下面宽向上变细而消逝 后期混凝土内部温度降低较多时 较少 变化 较大 较深 变化较大 随内部温度降低，裂缝不断进展，降至最低温度后，不在扩大恶化 贯穿 常见内部与表面裂缝重叠位置 与结构短边平行 下面宽上面细有时宽的变化不大 后期混凝土内部温度降低较多时 更少 变化 较大 沿全截面断开 变化不大 随混凝土内部温度而变化 2 裂缝产生的原因 2.1 水泥水化热 水泥在水化过程中要产生大量的热量，是大体积混凝土内部热量的主要来源。由于大体积混凝土截面厚度大，水化热聚集在结构内部不易散失，使混凝土内部温度升高。混凝土内部最高温度，大多发生在浇筑后的 3d-5d，当混凝土的内部与表面温差过大时，就会产生温度应力，当混凝土的抗拉强度不足以抵抗该温度...
