质检中心工程高支模专项施工方案

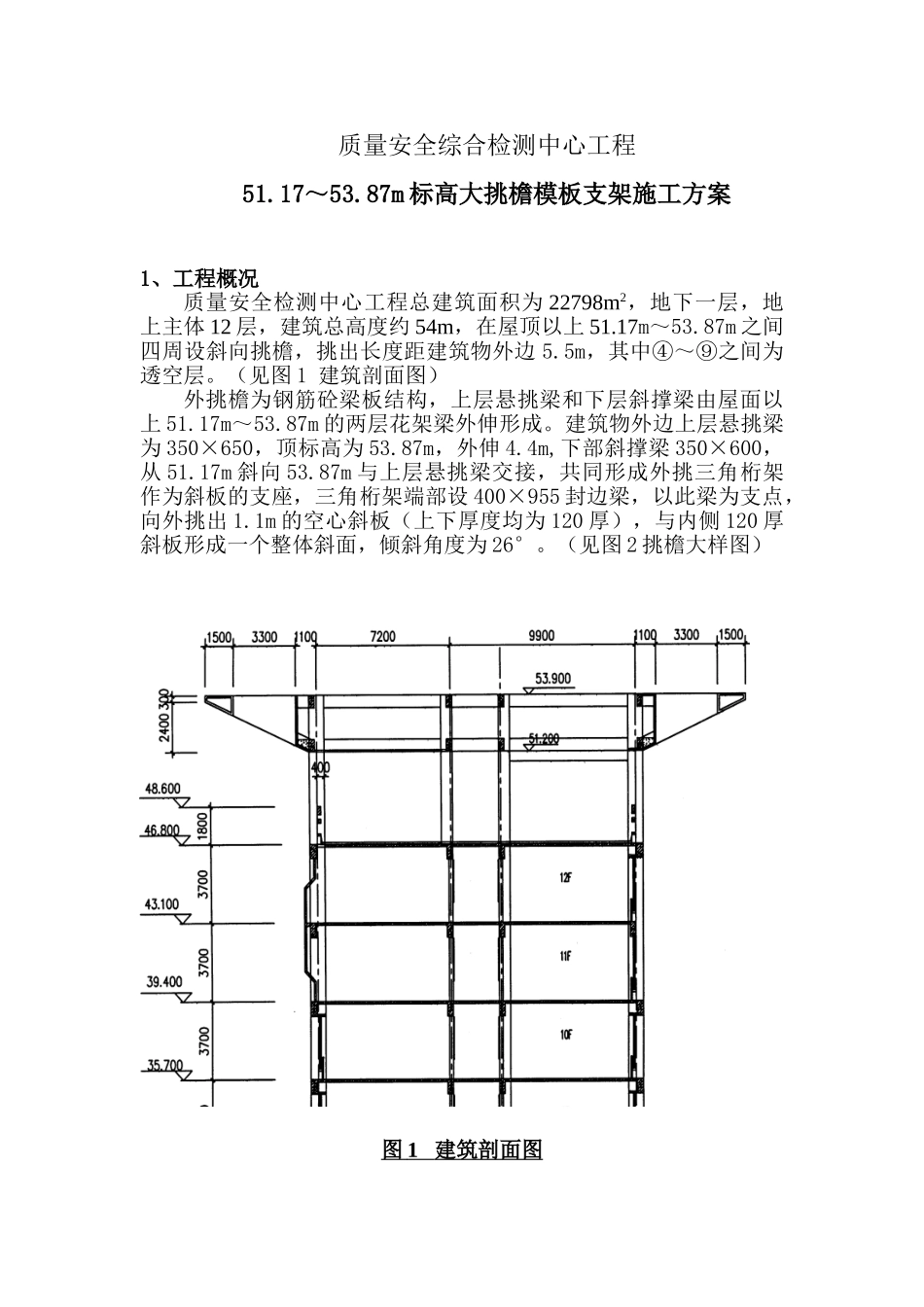

质量安全综合检测中心工程51.17～53.87m 标高大挑檐模板支架施工方案1、工程概况质量安全检测中心工程总建筑面积为 22798m2，地下一层，地上主体 12 层，建筑总高度约 54m，在屋顶以上 51.17m～53.87m 之间四周设斜向挑檐，挑出长度距建筑物外边 5.5m，其中④～⑨之间为透空层。（见图 1 建筑剖面图）外挑檐为钢筋砼梁板结构，上层悬挑梁和下层斜撑梁由屋面以上 51.17m～53.87m 的两层花架梁外伸形成。建筑物外边上层悬挑梁为 350×650，顶标高为 53.87m，外伸 4.4m,下部斜撑梁 350×600，从 51.17m 斜向 53.87m 与上层悬挑梁交接，共同形成外挑三角桁架作为斜板的支座，三角桁架端部设 400×955 封边梁，以此梁为支点，向外挑出 1.1m 的空心斜板（上下厚度均为 120 厚），与内侧 120 厚斜板形成一个整体斜面，倾斜角度为 26°。（见图 2 挑檐大样图）图 1 建筑剖面图 2、编制依据《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）杜荣军：《扣件式钢管模板高支撑架设计和使用安全》 《钢结构设计法律规范》《建筑施工手册》第四版《建筑施工计算手册》 江正荣 2025 年《建筑施工高处作业安全技术法律规范》(JGJ80-91)《建筑结构荷载法律规范》（GB50009-2001）《建筑施工安全检查标准》（JGJ59-99）《建筑施工高处作业安全技术法律规范》（JGJ 80）施工图及会审纪要3、搭设方案3.1 总体思路本方案型钢悬挑支模方式（见图 4），模板支设在满堂钢管模架上，模架支撑在［20a 型钢上，纵向间距 1100mm，型钢里端支撑在主体结构上，型钢外端依靠 2φ25 圆钢吊在上层结构上，为防止［20a 型钢向内滑移，在靠近结构边沿处设止推钢板。本方案梁板支架选择满堂脚手架。脚手架下设型钢平台。立杆架管采纳单根杆件,坐于外挑槽钢及平行铺设的“檩条”之上，“檩条”采纳比外挑槽钢小的槽钢。型钢横向布置，纵向连接。梁、顶板模板采纳 1.8cm 厚木胶合模板，内龙骨采纳 50×100mm 松木方，外龙骨和支撑系统采纳￠48×3.0 普通钢管。施工平台采纳型钢制作安装，内端搁置于建筑物 12 层顶的边框梁上（已经设计院验算），外端用圆钢斜拉于 53.87m 标高的花架边梁上（已经设计验算），四个大角采纳下撑上拉方式。沿横向布置主型钢，每开间选用 7 根型钢：框架柱（即斜梁下）两侧采纳 I20工字钢，间距 900mm，中间横向布置［20a 槽钢，间距 1100mm。沿纵方向布置连系“檩条”，在 400X95...
