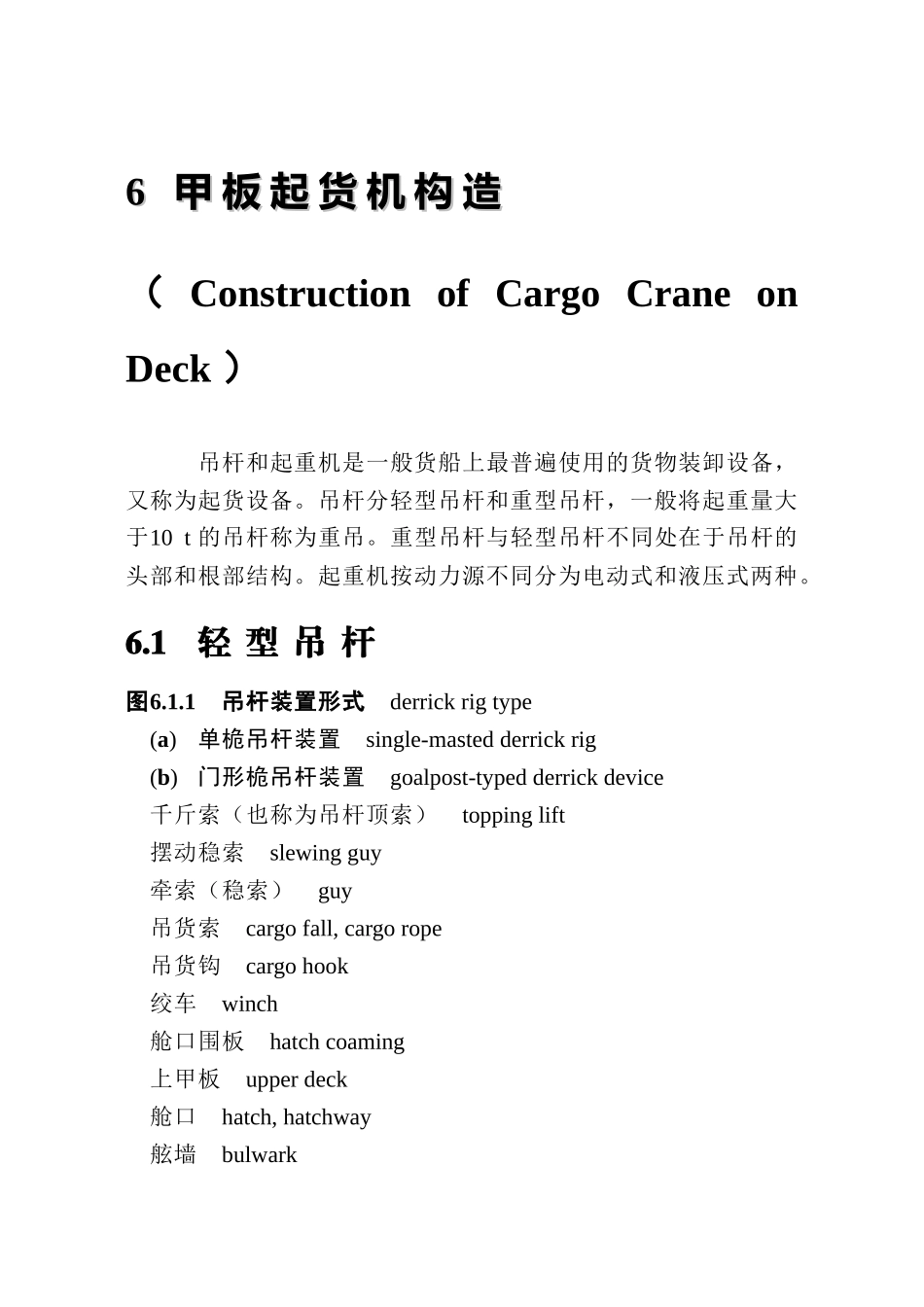

6 6 甲 板甲 板 起 货起 货 机 构 造机 构 造（ Construction of Cargo Crane on Deck ）吊杆和起重机是一般货船上最普遍使用的货物装卸设备，又称为起货设备。吊杆分轻型吊杆和重型吊杆，一般将起重量大于10 t 的吊杆称为重吊。重型吊杆与轻型吊杆不同处在于吊杆的头部和根部结构。起重机按动力源不同分为电动式和液压式两种。6.1 轻 型 吊 杆图6.1.1 吊杆装置形式 derrick rig type(a)单桅吊杆装置 single-masted derrick rig(b)门形桅吊杆装置 goalpost-typed derrick device 千斤索（也称为吊杆顶索） topping lift 摆动稳索 slewing guy 牵索（稳索） guy 吊货索 cargo fall, cargo rope 吊货钩 cargo hook 绞车 winch 舱口围板 hatch coaming 上甲板 upper deck 舱口 hatch, hatchway 舷墙 bulwark (a) 单桅吊杆装置 (b) 门形桅吊杆装置图 6.1.1 吊杆装置形式 吊杆 boom，derrick boom 侧柱 side post 带叉架的桅柱 derrick post with forked bracket 强力牵索和牵索滑车组 span guy and guy tackle 门型桅柱 goalpost图6.1.2轻型吊杆装置构造 construction of light derrick rig 吊货杆桅 derrick mast 吊杆 boom，derrick boom 舱口吊杆 hatch boom 舷外吊杆 outboard boom 吊杆台 derrick stool 吊杆承座 derrick socket, gooseneck bracket 千斤座 topping bracket 护索环 cargo runner guide 吊货索 cargo fall, cargo rope, cargo runner 吊货滑车 cargo block, load sheave 上吊货滑车 derrick head purchase block 下吊货滑车 lower cargo purchase block 吊杆座滑车 derrick heel block 千斤索 topping lift 千斤滑车 topping lift block, span block 上千斤滑车 head span block 下千斤滑车 lower span block 千斤索绞车 topping lift winch 摆动稳索 slewing guy 保险稳索 preventive guy 吊杆间牵索 midship guy 保险稳索链 preventive guy chain 吊货钩 cargo hook 吊货短链 short cargo chain (a) 轻型吊杆装置布置 (b) 吊杆的牵索 (c) 吊杆的滑车和吊索图 6.1.2 轻型吊杆装置构造 三角眼板 triangular eye plate 吊货网兜 cargo net, net sling 起货机 cargo winch 稳索滑车 guy block 有节定位索...
