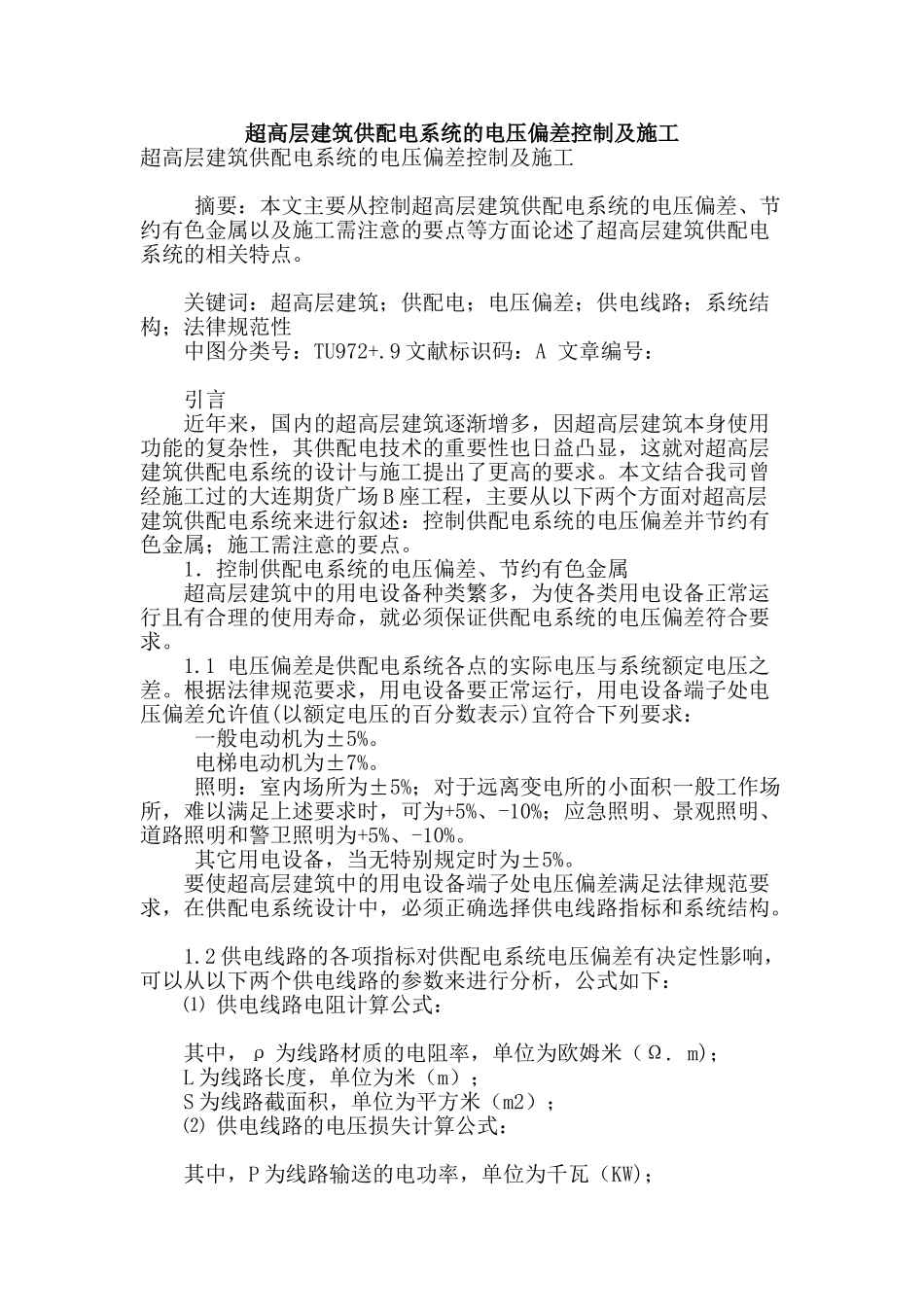

超高层建筑供配电系统的电压偏差控制及施工超高层建筑供配电系统的电压偏差控制及施工 摘要：本文主要从控制超高层建筑供配电系统的电压偏差、节约有色金属以及施工需注意的要点等方面论述了超高层建筑供配电系统的相关特点。 关键词：超高层建筑；供配电；电压偏差；供电线路；系统结构；法律规范性 中图分类号：TU972+.9 文献标识码：A 文章编号： 引言 近年来，国内的超高层建筑逐渐增多，因超高层建筑本身使用功能的复杂性，其供配电技术的重要性也日益凸显，这就对超高层建筑供配电系统的设计与施工提出了更高的要求。本文结合我司曾经施工过的大连期货广场 B 座工程，主要从以下两个方面对超高层建筑供配电系统来进行叙述：控制供配电系统的电压偏差并节约有色金属；施工需注意的要点。 1．控制供配电系统的电压偏差、节约有色金属 超高层建筑中的用电设备种类繁多，为使各类用电设备正常运行且有合理的使用寿命，就必须保证供配电系统的电压偏差符合要求。 1.1 电压偏差是供配电系统各点的实际电压与系统额定电压之差。根据法律规范要求，用电设备要正常运行，用电设备端子处电压偏差允许值(以额定电压的百分数表示)宜符合下列要求： 一般电动机为±5%。 电梯电动机为±7%。 照明：室内场所为±5%；对于远离变电所的小面积一般工作场所，难以满足上述要求时，可为+5%、-10%；应急照明、景观照明、道路照明和警卫照明为+5%、-10%。 其它用电设备，当无特别规定时为±5%。 要使超高层建筑中的用电设备端子处电压偏差满足法律规范要求，在供配电系统设计中，必须正确选择供电线路指标和系统结构。 1.2 供电线路的各项指标对供配电系统电压偏差有决定性影响，可以从以下两个供电线路的参数来进行分析，公式如下： ⑴ 供电线路电阻计算公式： 其中，ρ 为线路材质的电阻率，单位为欧姆米（Ω. m)； L 为线路长度，单位为米（m）； S 为线路截面积，单位为平方米（m2）； ⑵ 供电线路的电压损失计算公式： 其中，P 为线路输送的电功率，单位为千瓦（KW)； L 为线路长度，单位为米（m）； S 为线路截面积，单位为平方厘米（mm2）； C 为线路的材质系数，视导线材质、供电电压、配电方式等而定。 经对比以上两个参数公式：在供电线路的输送功率及材质一定的情况下，线路长度越长，线路截面越小，线路的电阻越大，线路的电压损失也越大；反之，线路长度越短，线路截面越大，线路的电阻越小，线路的电压损失...
