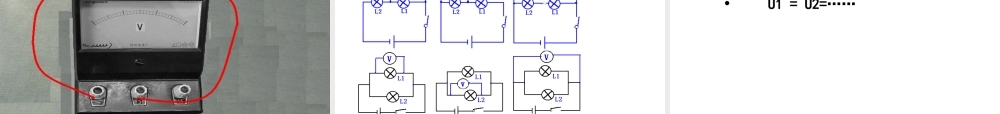

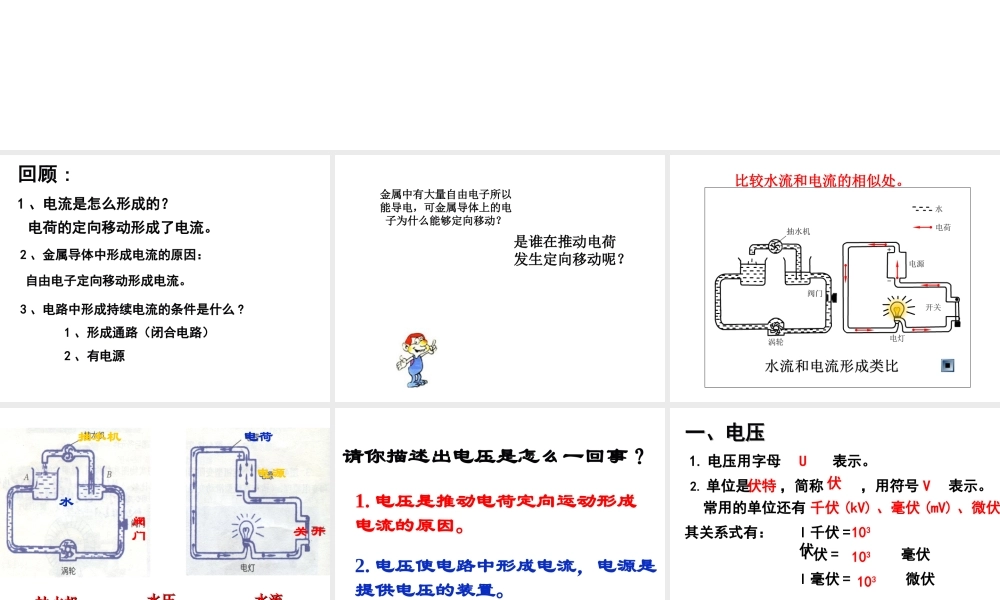

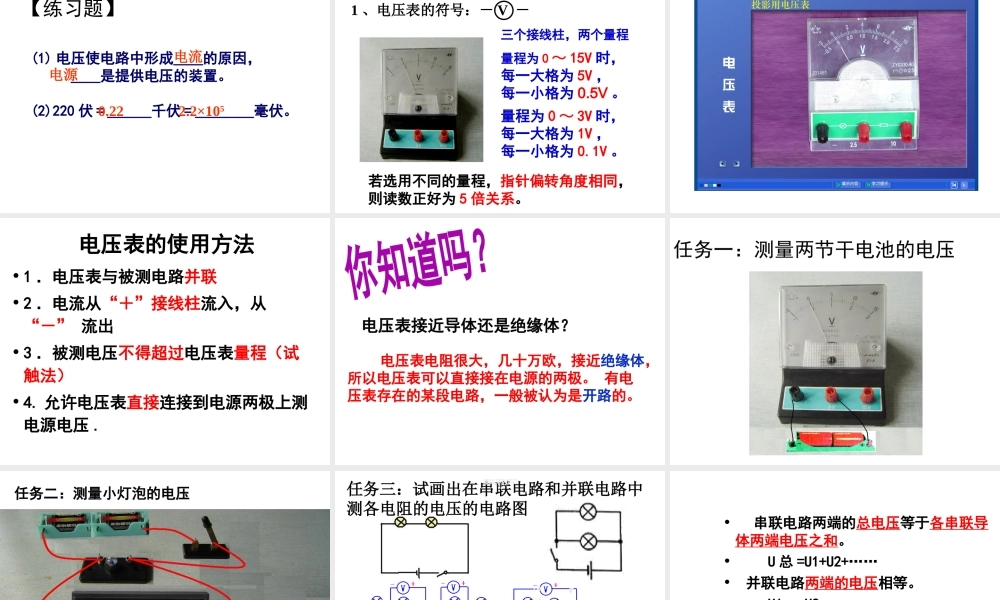

4.5 电压的测量回顾 :1 、电流是怎么形成的？电荷的定向移动形成了电流。3 、电路中形成持续电流的条件是什么 ?1 、形成通路（闭合电路）2 、有电源2 、金属导体中形成电流的原因：自由电子定向移动形成电流。金属中有大量自由电子所以能导电，可金属导体上的电子为什么能够定向移动？是谁在推动电荷发生定向移动呢？比较水流和电流的相似处。 抽水机抽水机水压水压水流水流电源电源电压电压电流电流开关电源阀门抽水机水电荷请你描述出电压是怎么一回事？1. 电压是推动电荷定向运动形成电流的原因。2. 电压使电路中形成电流，电源是提供电压的装置。1. 电压用字母 表示。 2. 单位是 ，简称 ，用符号 表示。伏特伏VU常用的单位还有 千伏 (kV) 、毫伏 (mV) 、微伏。 其关系式有： l 千伏 = 伏 103l 伏 = 毫伏 103l 毫伏 = 微伏 103一、电压一、电压 电压的单位是为了纪念意大利著名的物理学家伏特而命名的，伏特电池是伏打 1800 年制成的世界上第一个电池。 伏特电堆伏特电堆蓄电池：放电时，将化学能转化为电能。可重复利用。要求记住的电压值有：一节干电池电压： 1.5 伏；家庭电路的电压： 220 伏；对人体安全的电压：不高于 36 伏。(1) 电压使电路中形成＿＿的原因， ＿＿是提供电压的装置。(2)220 伏 = ＿＿＿千伏 = ＿＿＿＿毫伏。【练习题】电流电源0.222.2×105二、电压的测量1 、电压表的符号：－ V － 三个接线柱，两个量程量程为 0 ～ 15V 时，每一大格为 5V ，每一小格为 0.5V 。量程为 0 ～ 3V 时，每一大格为 1V ，每一小格为 0.1V 。若选用不同的量程，指针偏转角度相同，则读数正好为 5 倍关系。电压表的使用方法• 1 ．电压表与被测电路并联• 2 ．电流从“＋”接线柱流入，从“－” 流出• 3 ．被测电压不得超过电压表量程（试触法）• 4. 允许电压表直接连接到电源两极上测电源电压 .电压表接近导体还是绝缘体？ 电压表电阻很大，几十万欧，接近绝缘体，所以电压表可以直接接在电源的两极。 有电压表存在的某段电路，一般被认为是开路的。任务一：测量两节干电池的电压任务二：测量小灯泡的电压任务三：试画出在串联电路和并联电路中测各电阻的电压的电路图• 串联电路两端的总电压等于各串联导体两端电压之和。• U 总 =U1+U2+……• 并联电路两端的电压相等。• U1 = U2=……1. 电压表内阻很大，接入电路后相当于开路。由...
