车站商场项目工程屋面轻钢结构

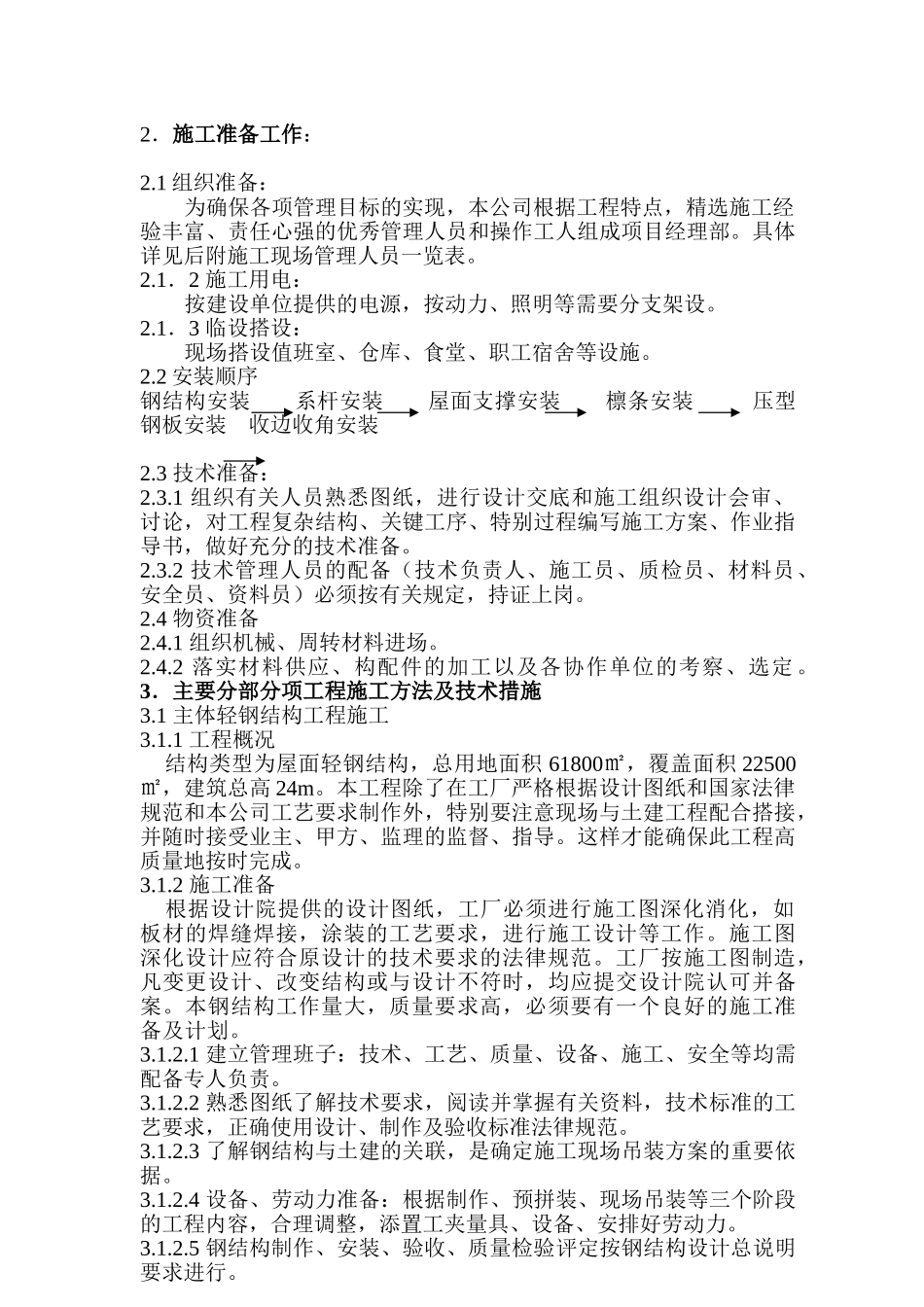

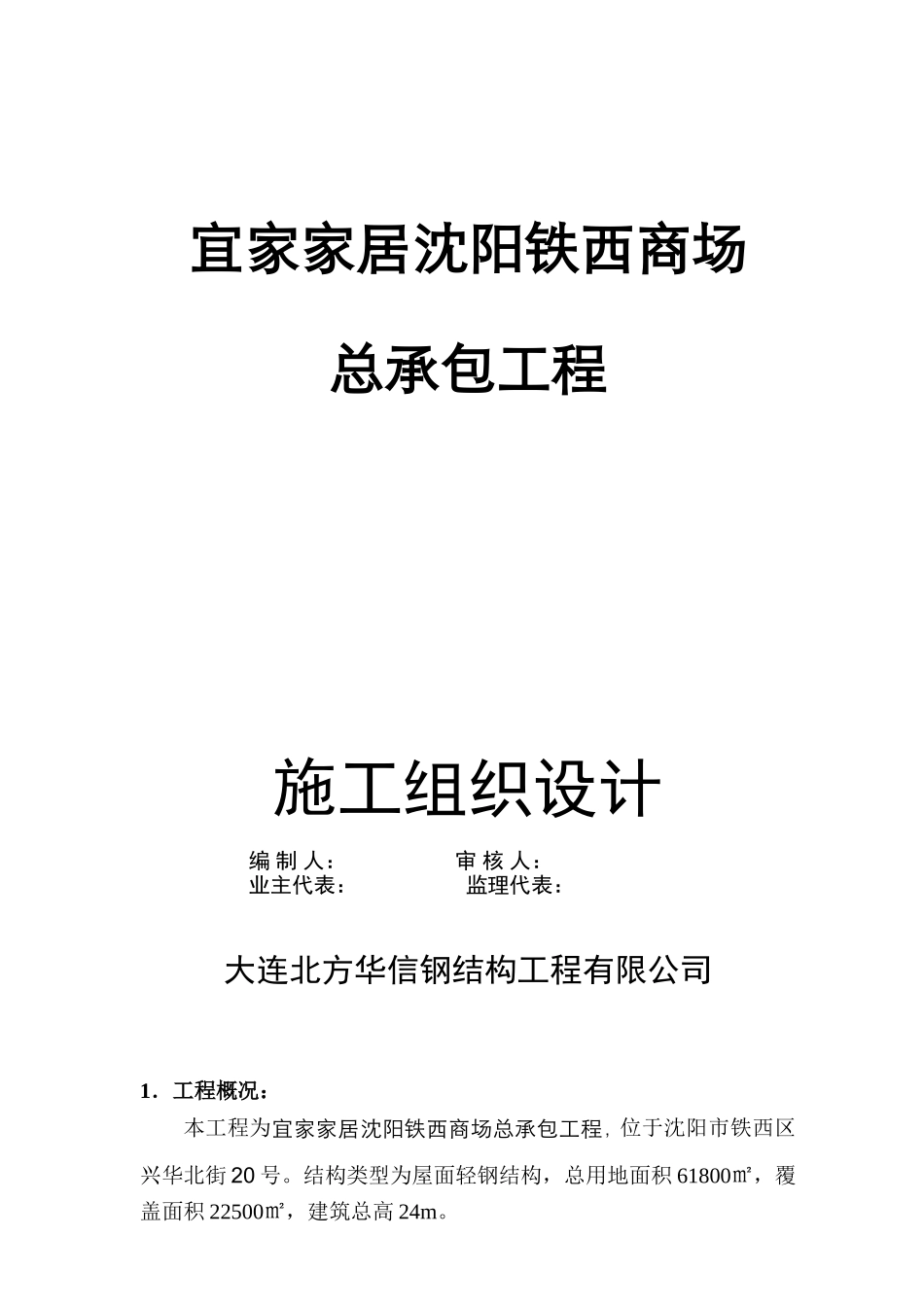

宜家家居沈阳铁西商场总承包工程施工组织设计编 制 人： 审 核 人：业主代表： 监理代表：大连北方华信钢结构工程有限公司1．工程概况：本工程为宜家家居沈阳铁西商场总承包工程，位于沈阳市铁西区兴华北街 20 号。结构类型为屋面轻钢结构，总用地面积 61800㎡，覆盖面积 22500㎡，建筑总高 24m。2．施工准备工作：2.1 组织准备：为确保各项管理目标的实现，本公司根据工程特点，精选施工经验丰富、责任心强的优秀管理人员和操作工人组成项目经理部。具体详见后附施工现场管理人员一览表。2.1．2 施工用电：按建设单位提供的电源，按动力、照明等需要分支架设。2.1．3 临设搭设：现场搭设值班室、仓库、食堂、职工宿舍等设施。2.2 安装顺序钢结构安装 系杆安装 屋面支撑安装 檩条安装 压型钢板安装 收边收角安装2.3 技术准备：2.3.1 组织有关人员熟悉图纸，进行设计交底和施工组织设计会审、讨论，对工程复杂结构、关键工序、特别过程编写施工方案、作业指导书，做好充分的技术准备。2.3.2 技术管理人员的配备（技术负责人、施工员、质检员、材料员、安全员、资料员）必须按有关规定，持证上岗。2.4 物资准备2.4.1 组织机械、周转材料进场。2.4.2 落实材料供应、构配件的加工以及各协作单位的考察、选定 。3．主要分部分项工程施工方法及技术措施3.1 主体轻钢结构工程施工3.1.1 工程概况 结构类型为屋面轻钢结构，总用地面积 61800㎡，覆盖面积 22500㎡，建筑总高 24m。本工程除了在工厂严格根据设计图纸和国家法律规范和本公司工艺要求制作外，特别要注意现场与土建工程配合搭接，并随时接受业主、甲方、监理的监督、指导。这样才能确保此工程高质量地按时完成。3.1.2 施工准备 根据设计院提供的设计图纸，工厂必须进行施工图深化消化，如板材的焊缝焊接，涂装的工艺要求，进行施工设计等工作。施工图深化设计应符合原设计的技术要求的法律规范。工厂按施工图制造，凡变更设计、改变结构或与设计不符时，均应提交设计院认可并备案。本钢结构工作量大，质量要求高，必须要有一个良好的施工准备及计划。3.1.2.1 建立管理班子：技术、工艺、质量、设备、施工、安全等均需配备专人负责。3.1.2.2 熟悉图纸了解技术要求，阅读并掌握有关资料，技术标准的工艺要求，正确使用设计、制作及验收标准法律规范。3.1.2.3 了解钢结构与土建的关联，是确定施工现场吊装方案的重要依据。3.1.2.4 设备、劳动力准备：根据制...
