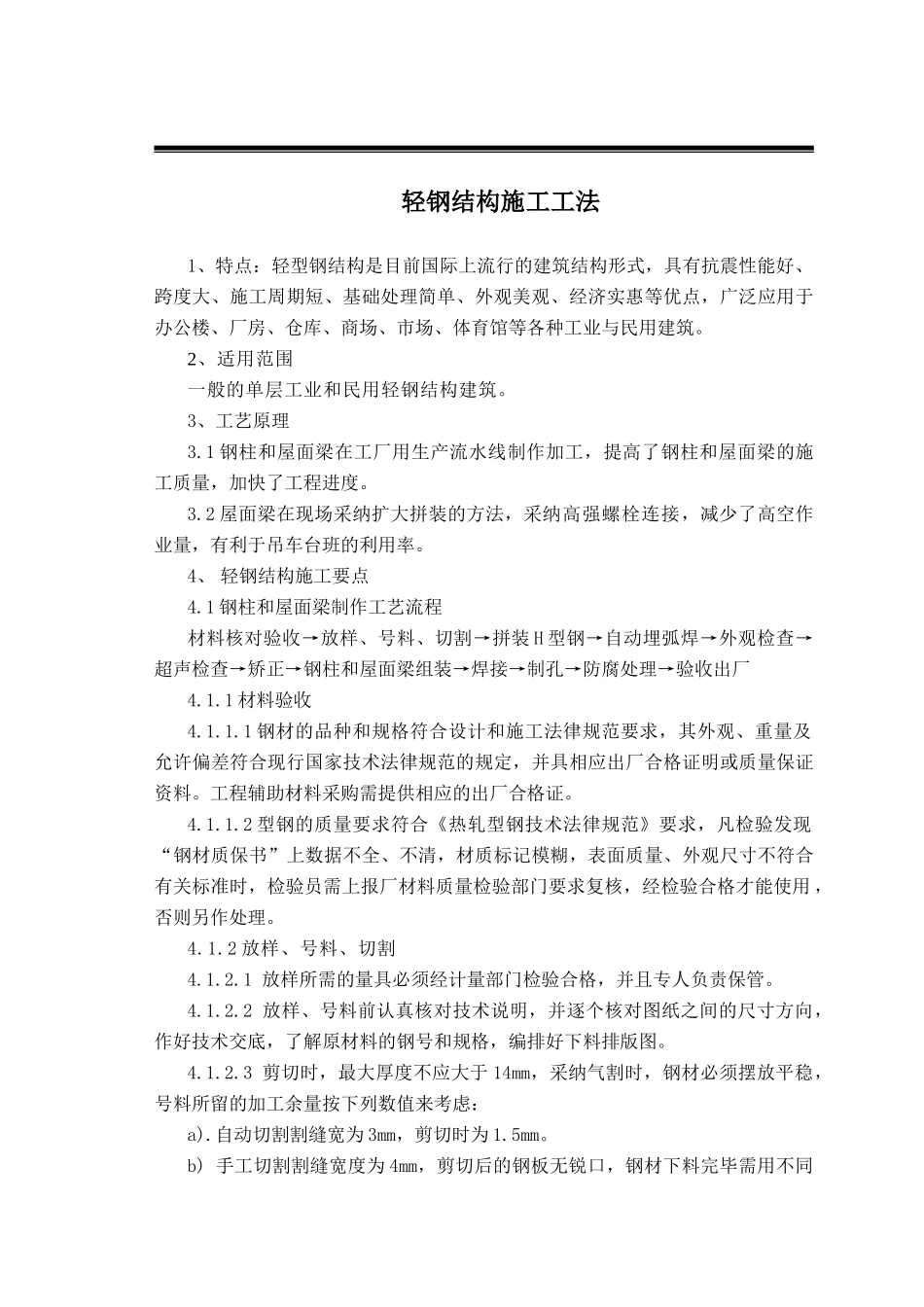

轻钢结构施工工法

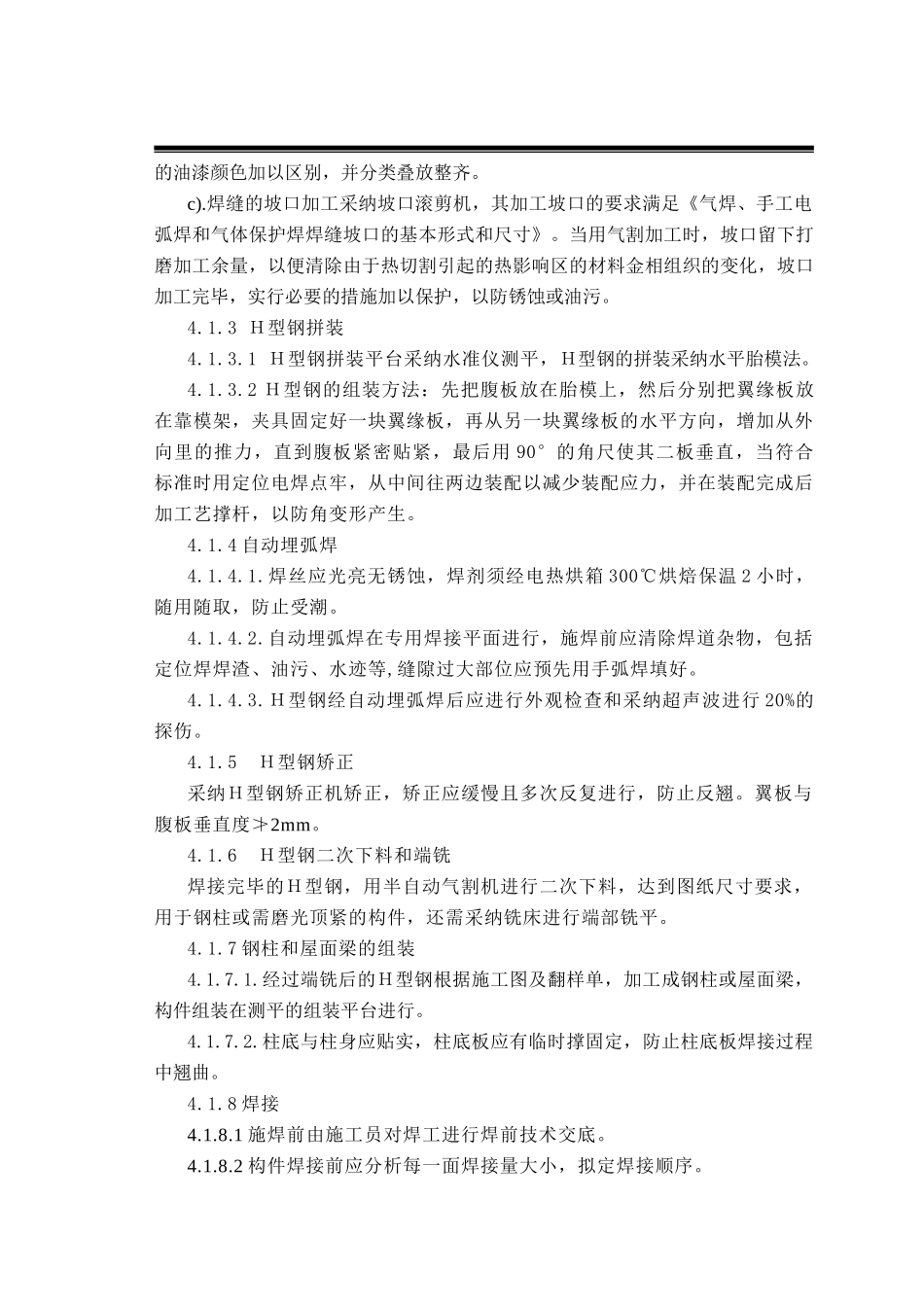

轻钢结构施工工法1、特点：轻型钢结构是目前国际上流行的建筑结构形式，具有抗震性能好、跨度大、施工周期短、基础处理简单、外观美观、经济实惠等优点，广泛应用于办公楼、厂房、仓库、商场、市场、体育馆等各种工业与民用建筑。2、适用范围一般的单层工业和民用轻钢结构建筑。3、工艺原理3.1 钢柱和屋面梁在工厂用生产流水线制作加工，提高了钢柱和屋面梁的施工质量，加快了工程进度。3.2 屋面梁在现场采纳扩大拼装的方法，采纳高强螺栓连接，减少了高空作业量，有利于吊车台班的利用率。4、 轻钢结构施工要点4.1 钢柱和屋面梁制作工艺流程材料核对验收→放样、号料、切割→拼装 H 型钢→自动埋弧焊→外观检查→超声检查→矫正→钢柱和屋面梁组装→焊接→制孔→防腐处理→验收出厂4.1.1 材料验收4.1.1.1 钢材的品种和规格符合设计和施工法律规范要求，其外观、重量及允许偏差符合现行国家技术法律规范的规定，并具相应出厂合格证明或质量保证资料。工程辅助材料采购需提供相应的出厂合格证。4.1.1.2 型钢的质量要求符合《热轧型钢技术法律规范》要求，凡检验发现“钢材质保书”上数据不全、不清，材质标记模糊，表面质量、外观尺寸不符合有关标准时，检验员需上报厂材料质量检验部门要求复核，经检验合格才能使用 ，否则另作处理。4.1.2 放样、号料、切割4.1.2.1 放样所需的量具必须经计量部门检验合格，并且专人负责保管。4.1.2.2 放样、号料前认真核对技术说明，并逐个核对图纸之间的尺寸方向，作好技术交底，了解原材料的钢号和规格，编排好下料排版图。4.1.2.3 剪切时，最大厚度不应大于 14mm，采纳气割时，钢材必须摆放平稳，号料所留的加工余量按下列数值来考虑：a).自动切割割缝宽为 3mm，剪切时为 1.5mm。b) 手工切割割缝宽度为 4mm，剪切后的钢板无锐口，钢材下料完毕需用不同的油漆颜色加以区别，并分类叠放整齐。c).焊缝的坡口加工采纳坡口滚剪机，其加工坡口的要求满足《气焊、手工电弧焊和气体保护焊焊缝坡口的基本形式和尺寸》。当用气割加工时，坡口留下打磨加工余量，以便清除由于热切割引起的热影响区的材料金相组织的变化，坡口加工完毕，实行必要的措施加以保护，以防锈蚀或油污。4.1.3 Ｈ型钢拼装4.1.3.1 Ｈ型钢拼装平台采纳水准仪测平，Ｈ型钢的拼装采纳水平胎模法。4.1.3.2 Ｈ型钢的组装方法：先把腹板放在胎模上，然后分别把翼缘板放在靠模架，夹具固定好一块翼缘板，再从另一块翼缘板的水平方向，...
