轻钢雨棚施工方案

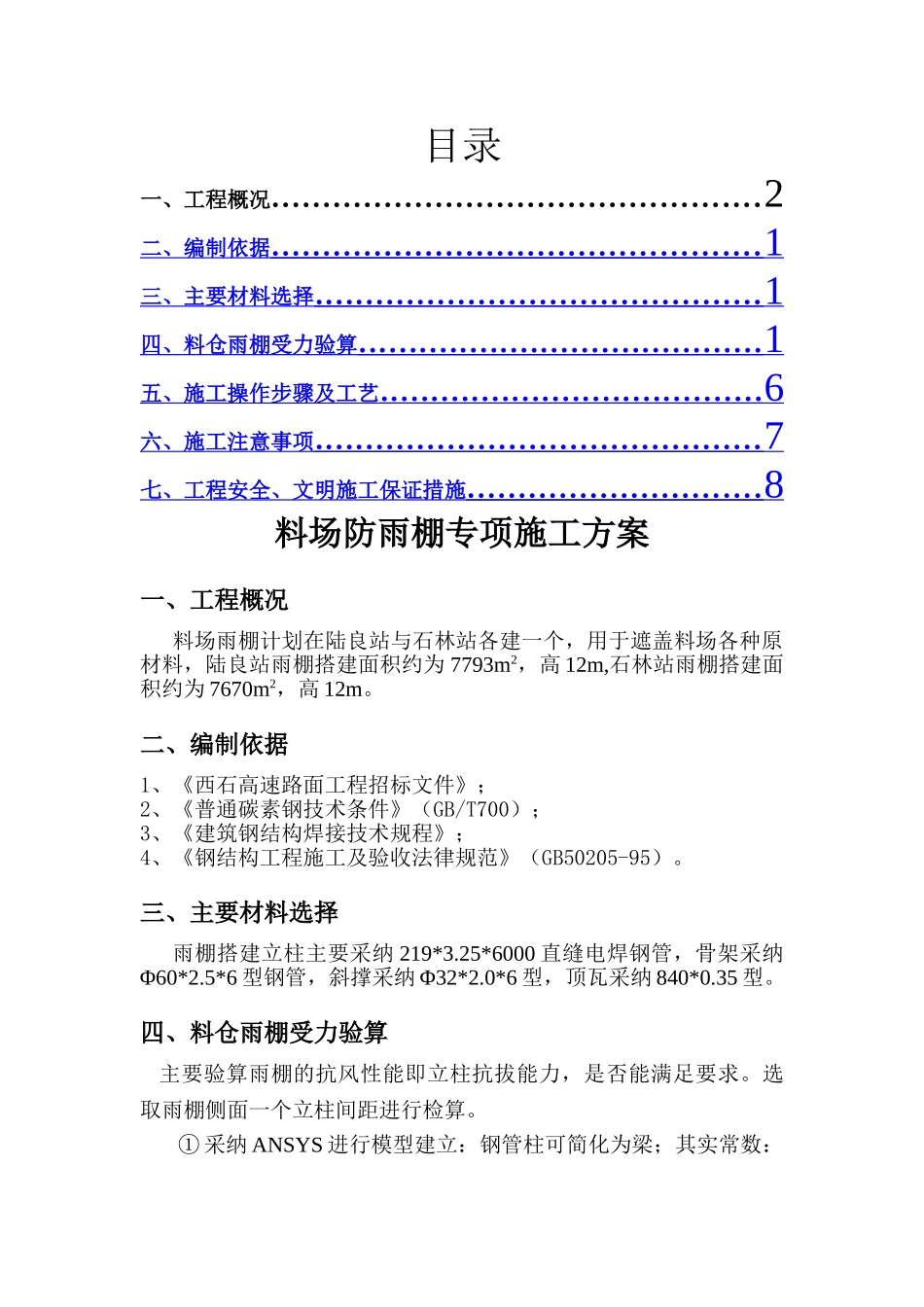

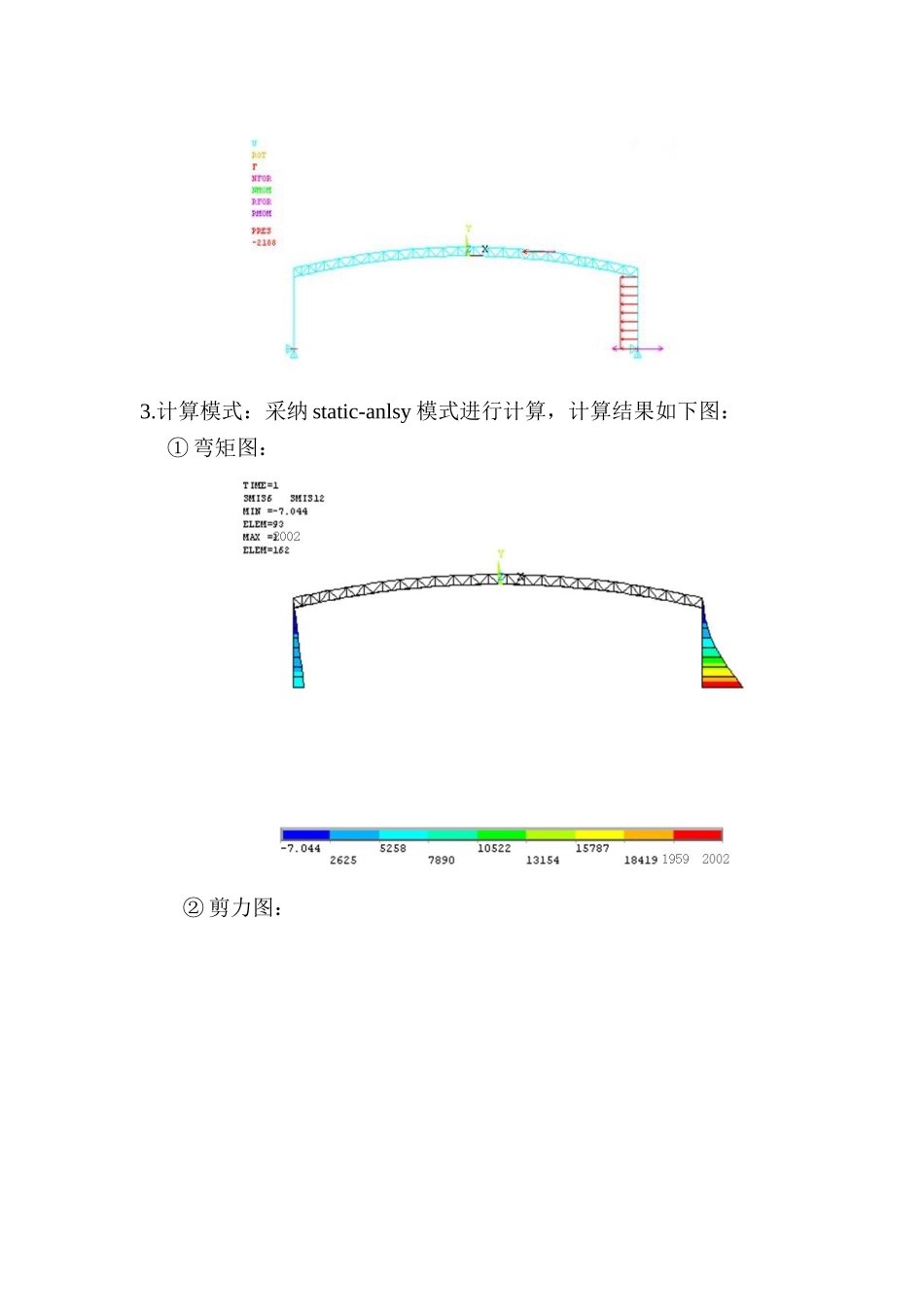

目录一、工程概况................................................2二、编制依据 ................................................ 1 三、主要材料选择 ............................................ 1 四、料仓雨棚受力验算 ........................................ 1 五、施工操作步骤及工艺 ...................................... 6 六、施工注意事项 ............................................ 7 七、工程安全、文明施工保证措施 ............................. 8 料场防雨棚专项施工方案一、工程概况料场雨棚计划在陆良站与石林站各建一个，用于遮盖料场各种原材料，陆良站雨棚搭建面积约为 7793m2，高 12m,石林站雨棚搭建面积约为 7670m2，高 12m。二、编制依据1、《西石高速路面工程招标文件》；2、《普通碳素钢技术条件》（GB/T700）；3、《建筑钢结构焊接技术规程》；4、《钢结构工程施工及验收法律规范》（GB50205-95）。三、主要材料选择雨棚搭建立柱主要采纳 219*3.25*6000 直缝电焊钢管，骨架采纳Φ60*2.5*6 型钢管，斜撑采纳 Φ32*2.0*6 型，顶瓦采纳 840*0.35 型。四、料仓雨棚受力验算 主要验算雨棚的抗风性能即立柱抗拔能力，是否能满足要求。选取雨棚侧面一个立柱间距进行检算。① 采纳 ANSYS 进行模型建立：钢管柱可简化为梁；其实常数： ② 主拱架采纳梁单元 BEAM3，内部连杆采纳杆构件单元 link1参数如下：主拱架： 内部连接杆： ③ 材料参数：弹性模量：泊松比：④ 约束：钢管柱底部简化为固定端约束。⑤ 荷载计算：a.昆明、曲靖地区基本风压值为：侧面的立柱一个间距内风线荷载：雨棚顶部风荷载⑥ 模型图：3.计算模式：采纳 static-anlsy 模式进行计算，计算结果如下图： ① 弯矩图： ② 剪力图： ③轴力图： ④ 支座反力计算结果列表： NODE FX FY MZ 95 1382.4 103.91 -6263.8 103 10102. -103.91 -2025. 4.结果分析：① 钢管柱最大正应力检算：由弯矩图可知，钢管柱端部的最大弯矩为。钢管截面抵抗矩：最大正应力为： 满足要求② 地脚螺栓拉应力检算：由支座反力计算列表可知竖直方向支座反力为每个螺栓拉应力为：，螺栓不会被拉断。③ 地脚螺栓剪应力计算：由剪力图可知水平支座反力为 10102N,所以螺栓剪应力为:④ 由轴力图可知顶面杆件最大压力为：回转半径：长细比验算： 稳定系数： 临界压应力验算： 满足要求经计算雨棚抗...
