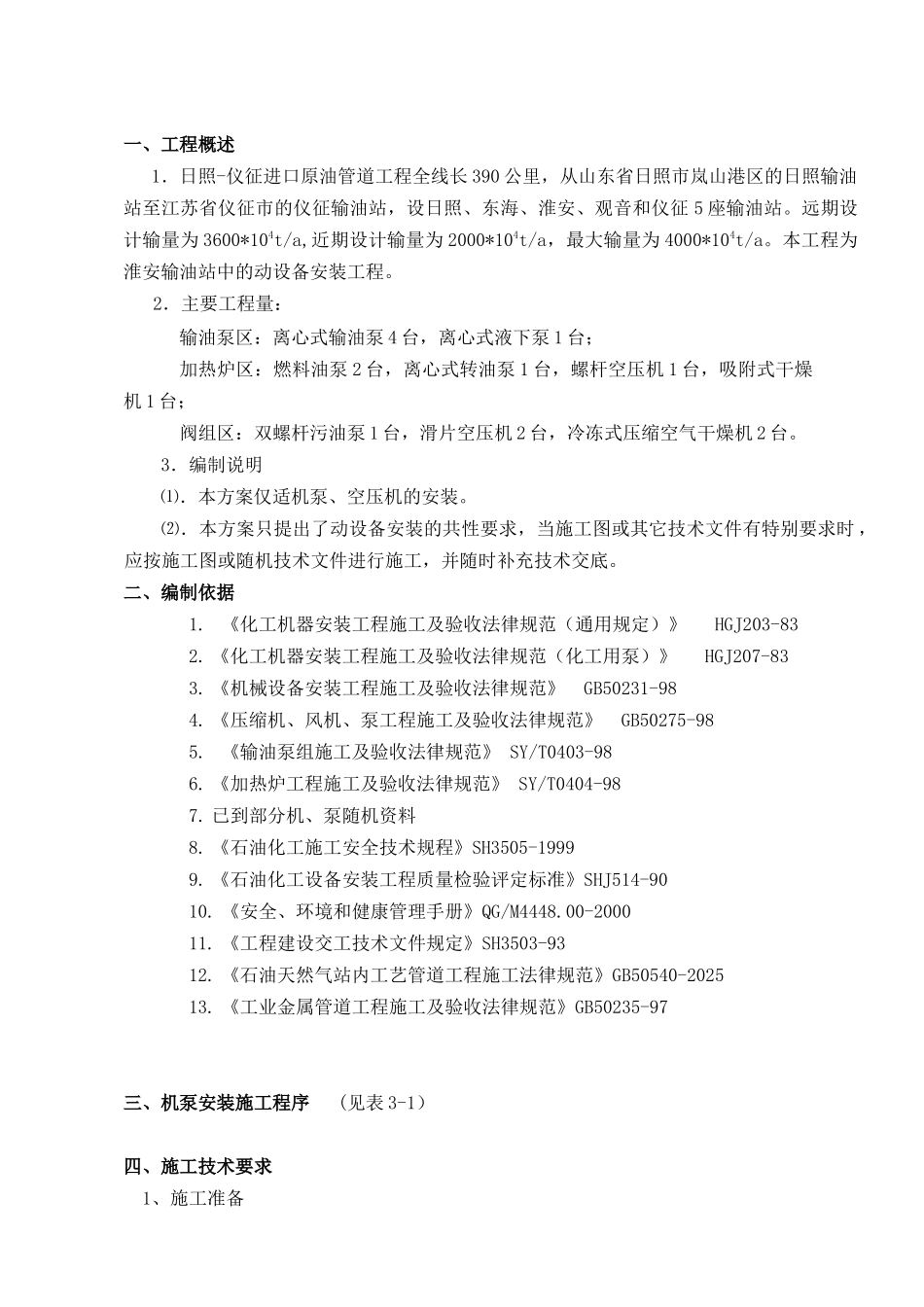

一、工程概述 1．日照-仪征进口原油管道工程全线长 390 公里，从山东省日照市岚山港区的日照输油站至江苏省仪征市的仪征输油站，设日照、东海、淮安、观音和仪征 5 座输油站。远期设计输量为 3600*104t/a,近期设计输量为 2000*104t/a，最大输量为 4000*104t/a。本工程为淮安输油站中的动设备安装工程。 2．主要工程量：输油泵区：离心式输油泵 4 台，离心式液下泵 1 台；加热炉区：燃料油泵 2 台，离心式转油泵 1 台，螺杆空压机 1 台，吸附式干燥机 1 台；阀组区：双螺杆污油泵 1 台，滑片空压机 2 台，冷冻式压缩空气干燥机 2 台。3．编制说明⑴．本方案仅适机泵、空压机的安装。 ⑵．本方案只提出了动设备安装的共性要求，当施工图或其它技术文件有特别要求时 ，应按施工图或随机技术文件进行施工，并随时补充技术交底。二、编制依据1. 《化工机器安装工程施工及验收法律规范（通用规定）》 HGJ203-832. 《化工机器安装工程施工及验收法律规范（化工用泵）》 HGJ207-833. 《机械设备安装工程施工及验收法律规范》 GB50231-984. 《压缩机、风机、泵工程施工及验收法律规范》 GB50275-98 5. 《输油泵组施工及验收法律规范》 SY/T0403-986. 《加热炉工程施工及验收法律规范》 SY/T0404-98 7. 已到部分机、泵随机资料8. 《石油化工施工安全技术规程》SH3505-19999. 《石油化工设备安装工程质量检验评定标准》SHJ514-9010. 《安全、环境和健康管理手册》QG/M4448.00-200011. 《工程建设交工技术文件规定》SH3503-9312. 《石油天然气站内工艺管道工程施工法律规范》GB50540-202513. 《工业金属管道工程施工及验收法律规范》GB50235-97三、机泵安装施工程序 (见表 3-1） 四、施工技术要求1、施工准备⑴.所有施工人员熟悉设备安装技术资料，包括设备制造装配图及零部件图、设备安装说明性文件、专用工具使用说明书、工艺安装图、设备装箱单及合格证等。⑵.对设备安装所需手段用料、辅助材料、工机具、车辆等进行预先准备。⑶.每一步工序施工前都要组织有关管理人员（技术、质量、安全）对所有施工作业人员进行技术交底，使作业人员对工程的情况、施工的程序和要求有全面深化的了解，同时也了解本装置设备安装的质量、安全方面的要求。2．设备开箱检验⑴.核对机泵的名称、型号、规格是否与设备图纸及设计图纸相符，并检查包装箱号、箱数、包装状况。⑵.按装箱单检查随机资料、产品合格证、零部件及...
