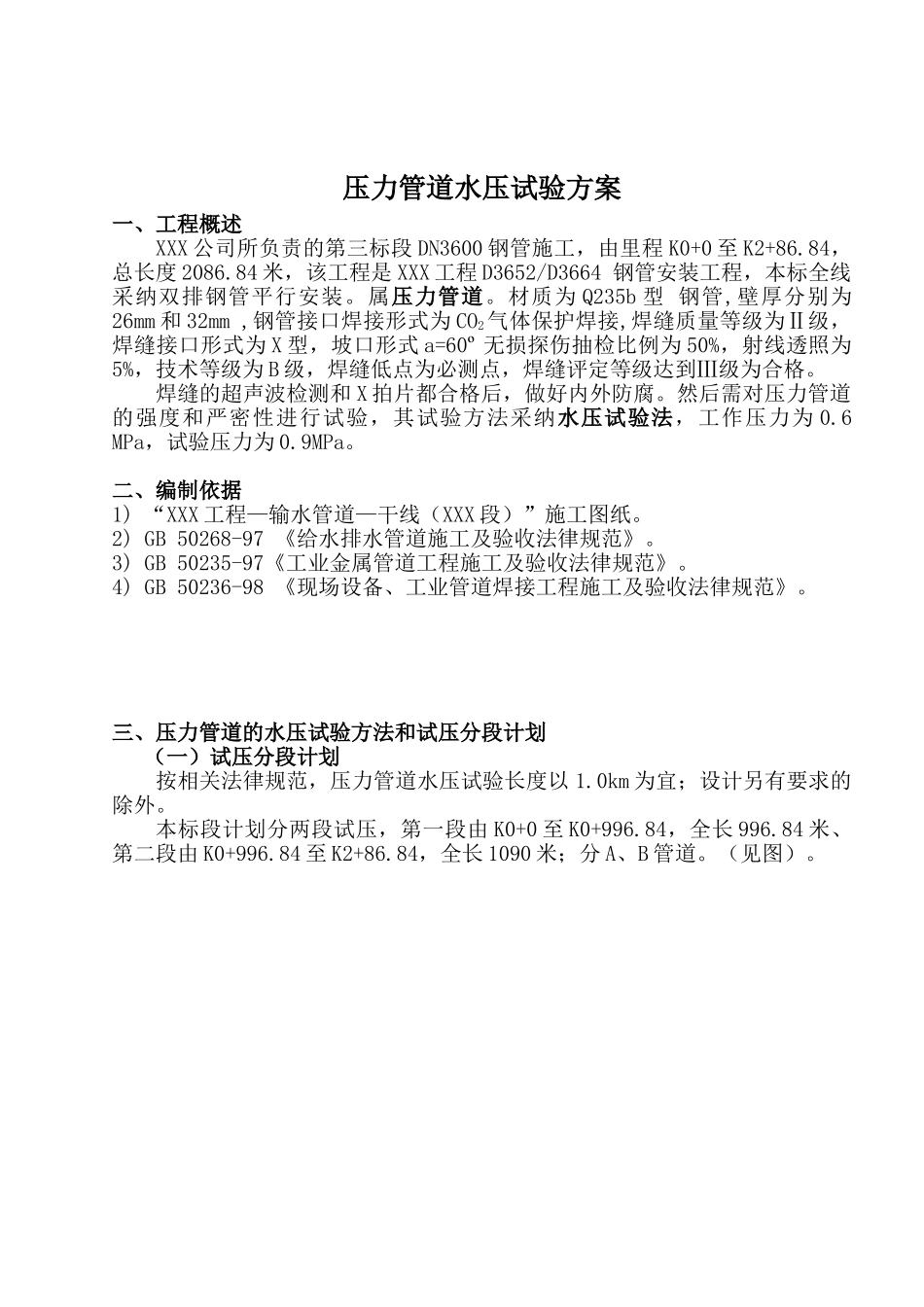

输水管道水压试验方案

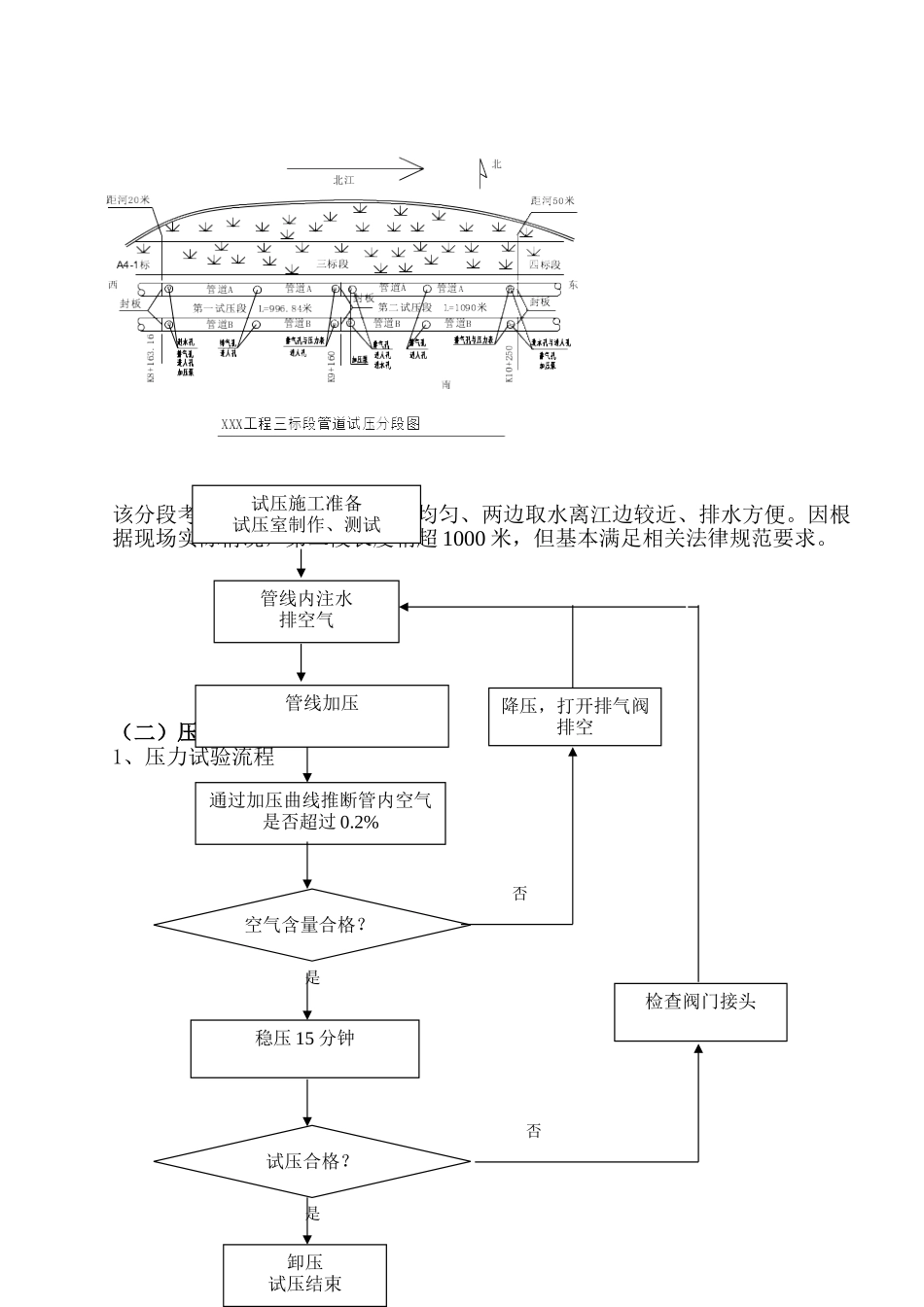

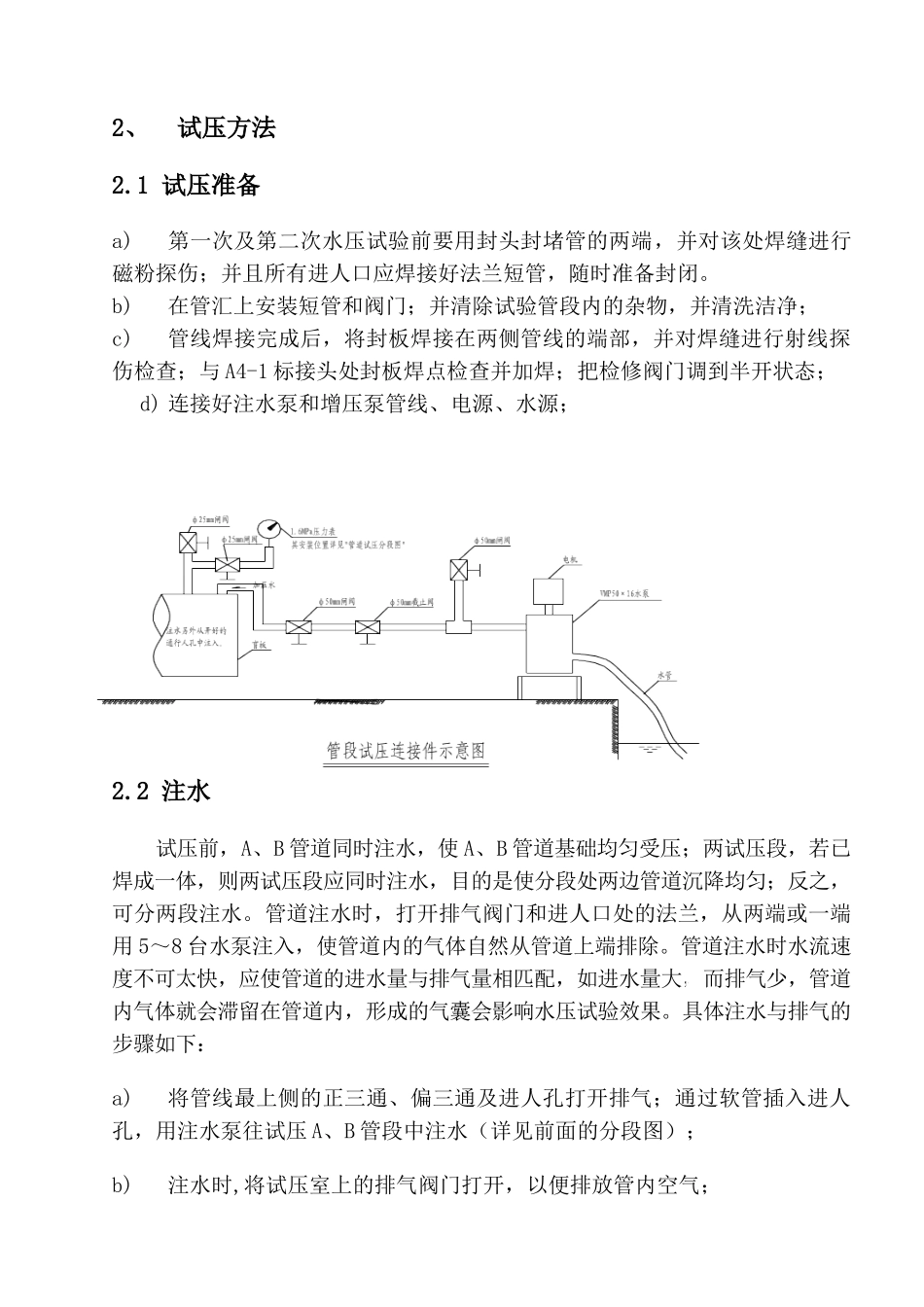

压力管道水压试验方案一、工程概述XXX 公司所负责的第三标段 DN3600 钢管施工，由里程 K0+0 至 K2+86.84，总长度 2086.84 米，该工程是 XXX 工程 D3652/D3664 钢管安装工程，本标全线采纳双排钢管平行安装。属压力管道。材质为 Q235b 型 钢管,壁厚分别为26mm 和 32mm ,钢管接口焊接形式为 CO2气体保护焊接,焊缝质量等级为Ⅱ级，焊缝接口形式为 X 型，坡口形式 a=60º 无损探伤抽检比例为 50%，射线透照为5%，技术等级为 B 级，焊缝低点为必测点，焊缝评定等级达到Ⅲ级为合格。焊缝的超声波检测和 X 拍片都合格后，做好内外防腐。然后需对压力管道的强度和严密性进行试验，其试验方法采纳水压试验法，工作压力为 0.6 MPa，试验压力为 0.9MPa。二、编制依据1) “XXX 工程—输水管道—干线（XXX 段）”施工图纸。2) GB 50268-97 《给水排水管道施工及验收法律规范》。3) GB 50235-97《工业金属管道工程施工及验收法律规范》。4) GB 50236-98 《现场设备、工业管道焊接工程施工及验收法律规范》。三、压力管道的水压试验方法和试压分段计划（一）试压分段计划按相关法律规范，压力管道水压试验长度以 1.0km 为宜；设计另有要求的除外。本标段计划分两段试压，第一段由 K0+0 至 K0+996.84，全长 996.84 米、第二段由 K0+996.84 至 K2+86.84，全长 1090 米；分 A、B 管道。（见图）。 该分段考虑主要原因是：长度较均匀、两边取水离江边较近、排水方便。因根据现场实际情况，第二段长度稍超 1000 米，但基本满足相关法律规范要求。（二）压力管道水压功能性试验1、压力试验流程 试压施工准备试压室制作、测试管线内注水排空气通过加压曲线推断管内空气是否超过 0.2%空气含量合格？ 否卸压试压结束是稳压 15 分钟降压，打开排气阀排空管线加压试压合格？是检查阀门接头 否2、试压方法2.1 试压准备a)第一次及第二次水压试验前要用封头封堵管的两端，并对该处焊缝进行磁粉探伤；并且所有进人口应焊接好法兰短管，随时准备封闭。b)在管汇上安装短管和阀门；并清除试验管段内的杂物，并清洗洁净；c)管线焊接完成后，将封板焊接在两侧管线的端部，并对焊缝进行射线探伤检查；与 A4-1 标接头处封板焊点检查并加焊；把检修阀门调到半开状态；d) 连接好注水泵和增压泵管线、电源、水源；2.2 注水试压前，A、B 管道同时注水，使 A、B 管道基础均匀受压；两试压段，若已焊成一体，则两试...
