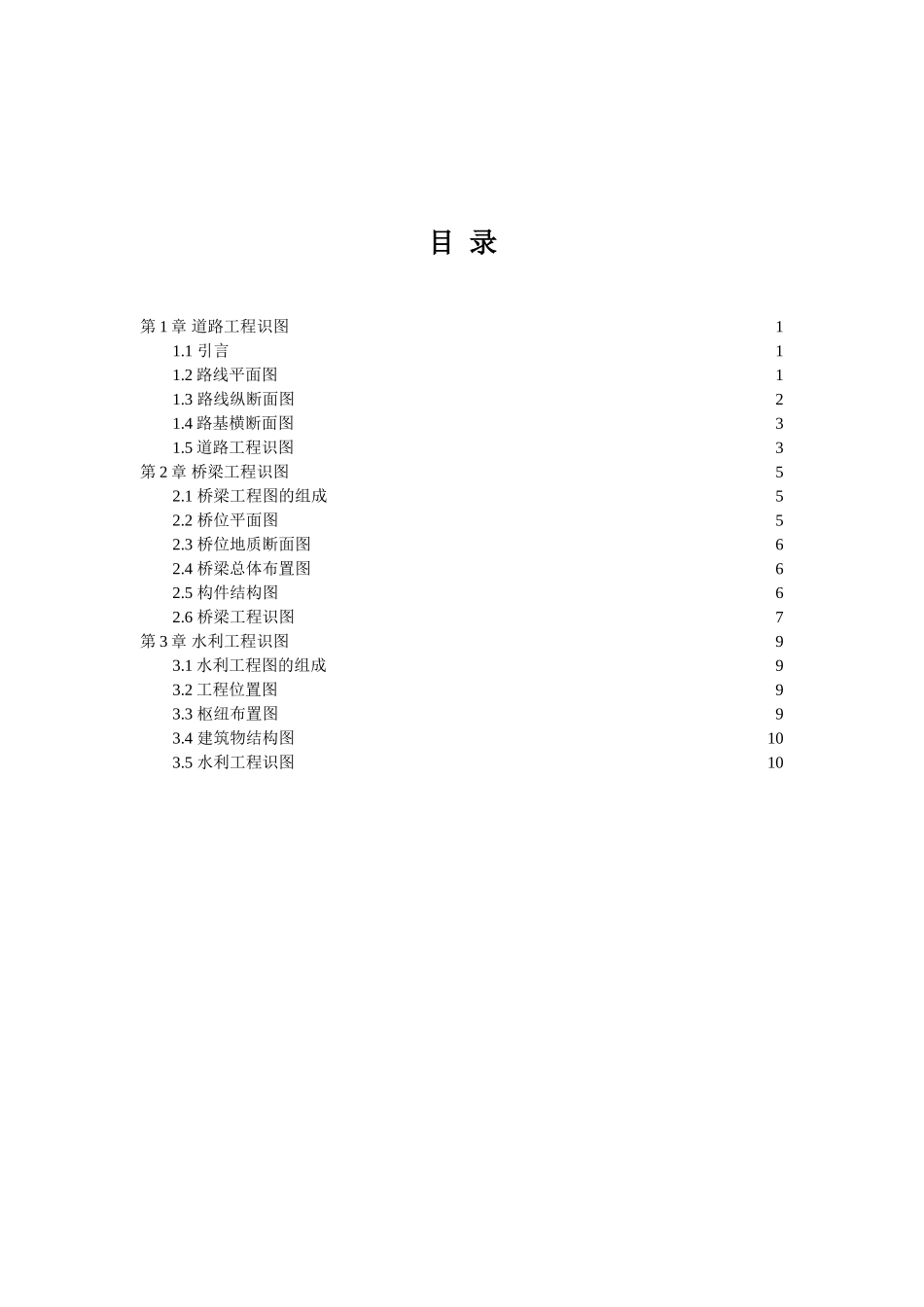

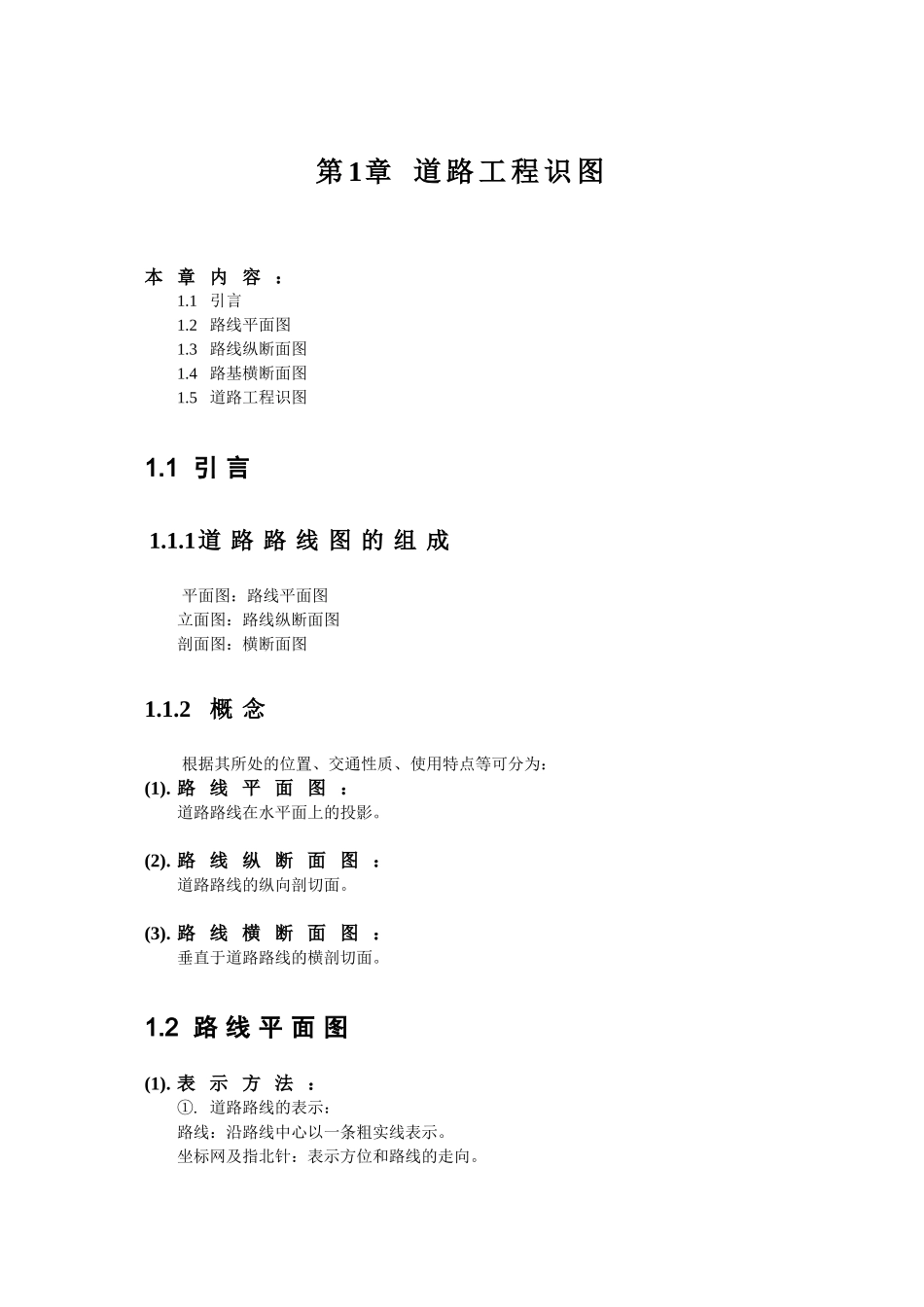

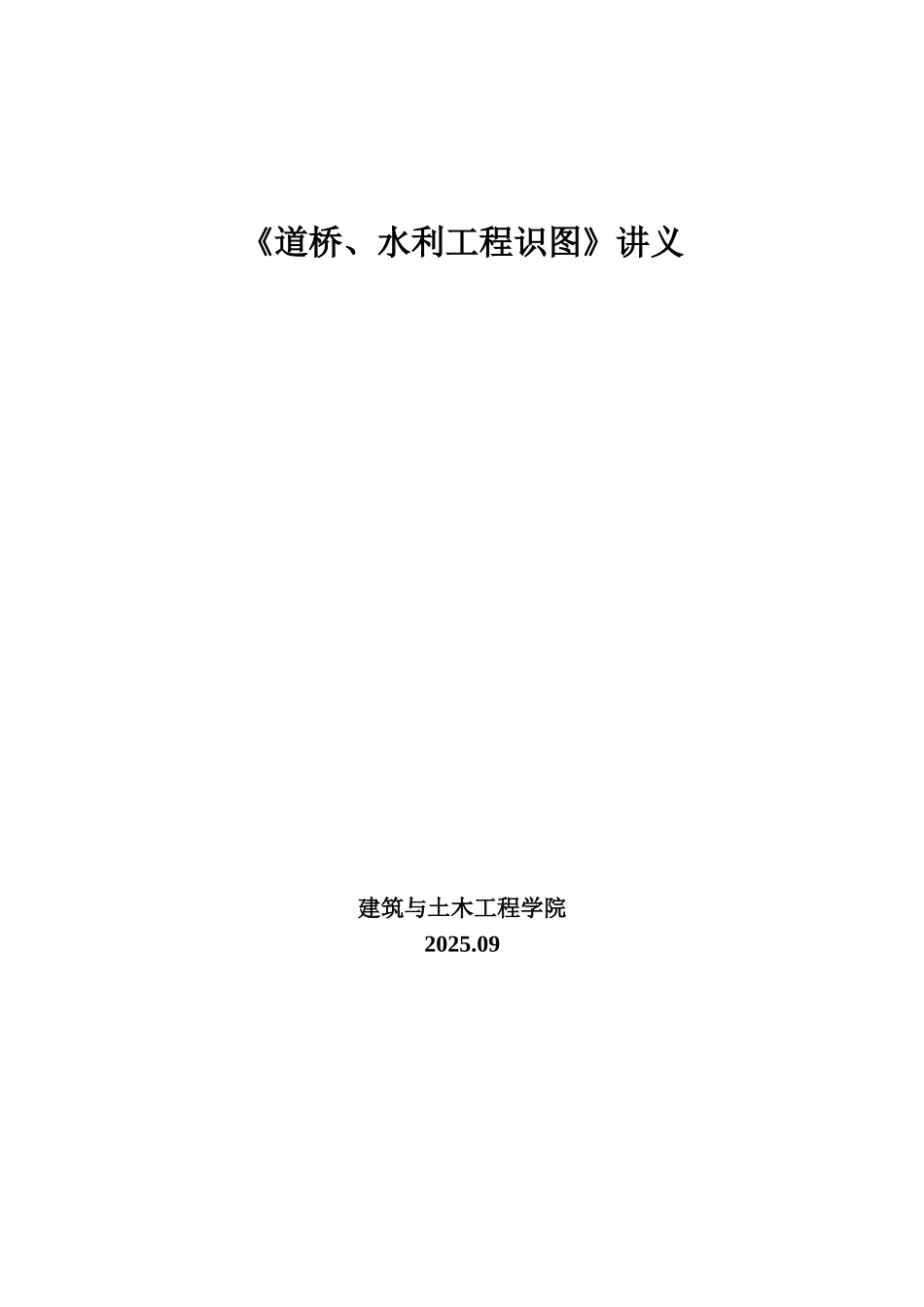

《道桥、水利工程识图》讲义 建筑与土木工程学院2025.09目 录第 1 章 道路工程识图11.1 引言11.2 路线平面图11.3 路线纵断面图21.4 路基横断面图31.5 道路工程识图3第 2 章 桥梁工程识图52.1 桥梁工程图的组成52.2 桥位平面图52.3 桥位地质断面图62.4 桥梁总体布置图62.5 构件结构图62.6 桥梁工程识图7第 3 章 水利工程识图93.1 水利工程图的组成93.2 工程位置图93.3 枢纽布置图93.4 建筑物结构图103.5 水利工程识图10第 1章 道 路 工 程 识 图本 章 内 容 ：1.1 引言1.2 路线平面图1.3 路线纵断面图1.4 路基横断面图1.5 道路工程识图1.1 引 言1.1.1道 路 路 线 图 的 组 成平面图：路线平面图立面图：路线纵断面图剖面图：横断面图1.1.2 概 念根据其所处的位置、交通性质、使用特点等可分为：(1). 路 线 平 面 图 ：道路路线在水平面上的投影。(2). 路 线 纵 断 面 图 ：道路路线的纵向剖切面。(3). 路 线 横 断 面 图 ：垂直于道路路线的横剖切面。1.2 路 线 平 面 图(1). 表 示 方 法 ：①. 道路路线的表示：路线：沿路线中心以一条粗实线表示。坐标网及指北针：表示方位和路线的走向。绘图比例：丘陵和平原1:5000;山区1:2000 。图纸序号和总张数：表示方位和路线的走向在每张图纸的右上角。标题栏：②. 地物的表示：路线经过的村镇、水域、工程设施、农林作物等。常见图例：P157. 表16-1 。③. 资料表的表示用表格表示曲线要素。(2). 路 线 平 面 图 的 内 容 ：①. 地形用等高线表示地形的起伏。等高线越密，地势越陡；等高线越稀，地势越坦。每隔四条等高线画一条较粗的等高线( 计曲线) ，标注高程。每两条等高线的高差为整数。②. 地物用图例表示沿线的桥梁、房屋、农田、河流等。③. 路线的走向用平面线形( 一条粗实线) 表示。④. 里程桩号用 从路线起点到终点沿路线的前进方向的左侧标出路线的公里桩。用 从路线起点到终点沿路线的前进方向的右侧标出路线的百米桩。表示路线每一段的长度和路线总长。⑤. 水准点用编号“BM”表示。作为附近路线上测定路线中心桩的高差之用。⑥. 平曲线要素用编号“JD” 表示。包括：交点编号、交点位置、偏角、圆曲线半径、缓和曲线长度、切线长度、曲线总长度、外距等。⑦. 资料表用表格表示曲线要素。1.3 路 线 纵 断 面 图(1). 表 示 方 法 ：①. 道路路线的表示：路线...
