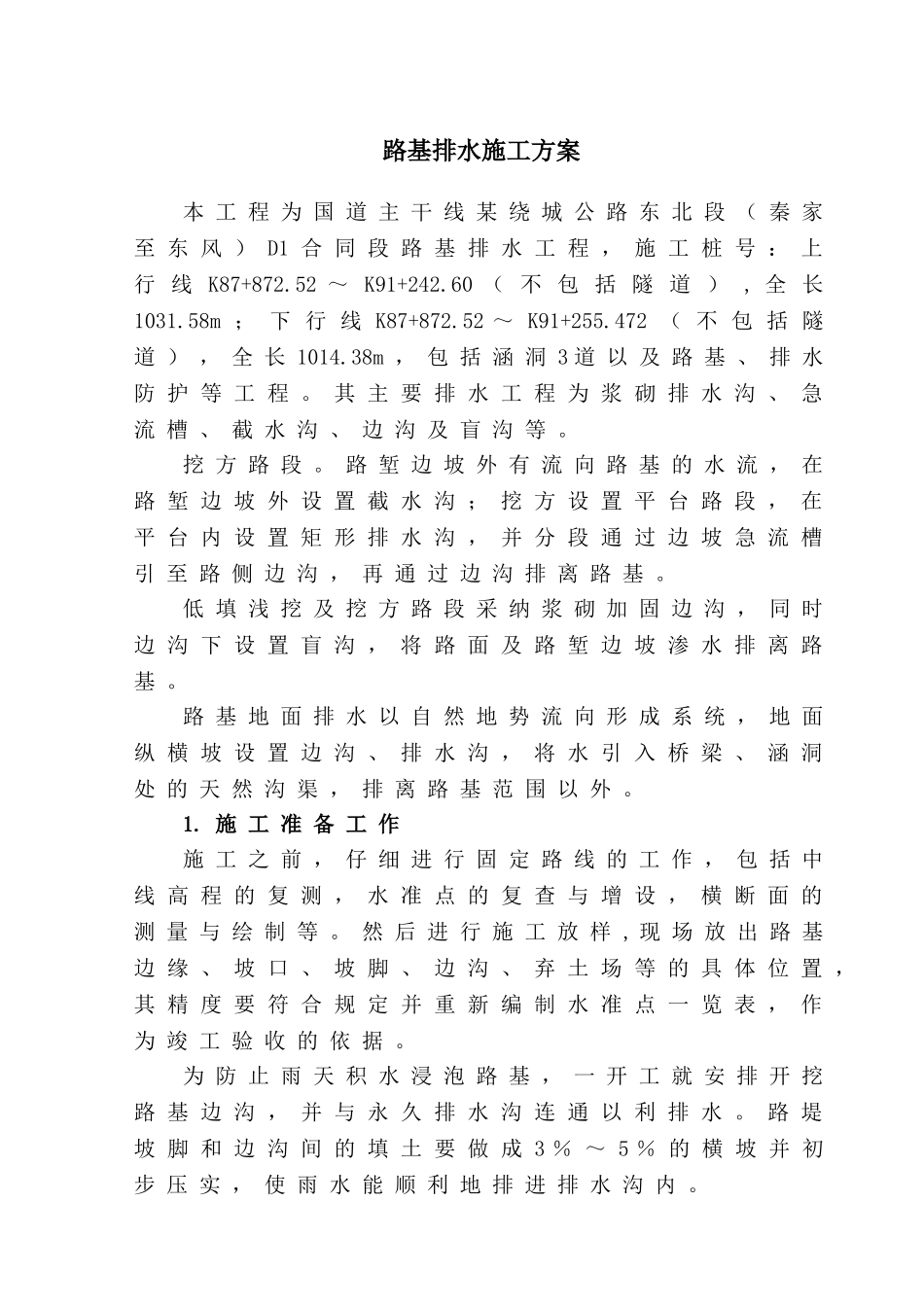

路基排水施工方案本 工 程 为 国 道 主 干 线 某 绕 城 公 路 东 北 段 ( 秦 家至 东 风 ) D1 合 同 段 路 基 排 水 工 程 , 施 工 桩 号 : 上行 线 K87+872
52 ~ K91+242
60 ( 不 包 括 隧 道 ) , 全 长1031
58m ; 下 行 线 K87+872
52 ~ K91+255
472 ( 不 包 括 隧道 ) , 全 长 1014
38m , 包 括 涵 洞 3 道 以 及 路 基 、 排 水防 护 等 工 程
其 主 要 排 水 工 程 为 浆 砌 排 水 沟 、 急流 槽 、 截 水 沟 、 边 沟 及 盲 沟 等
挖 方 路 段
路 堑 边 坡 外 有 流 向 路 基 的 水 流 , 在路 堑 边 坡 外 设 置 截 水 沟 ; 挖 方 设 置 平 台 路 段 , 在平 台 内 设 置 矩 形 排 水 沟 , 并 分 段 通 过 边 坡 急 流 槽引 至 路 侧 边 沟 , 再 通 过 边 沟 排 离 路 基
低 填 浅 挖 及 挖 方 路 段 采 纳 浆 砌 加 固 边 沟 , 同 时边 沟 下 设 置 盲 沟 , 将 路 面 及 路 堑 边 坡 渗 水 排 离 路基
路 基 地 面 排 水 以 自 然 地 势 流 向 形 成 系 统 , 地 面纵 横 坡 设 置 边 沟 、 排 水 沟 , 将 水 引 入 桥 梁 、 涵 洞处 的 天 然 沟 渠 , 排 离 路 基 范 围 以 外
施 工 准 备 工 作施 工 之 前 , 仔 细 进 行 固 定 路 线 的 工 作 , 包 括 中线 高 程 的 复 测 , 水 准 点 的 复 查 与 增 设 , 横 断 面 的测 量 与 绘 制 等
然 后 进 行 施 工 放 样 , 现 场 放 出 路 基边 缘 、 坡 口 、 坡
