道路附属工程施工方案

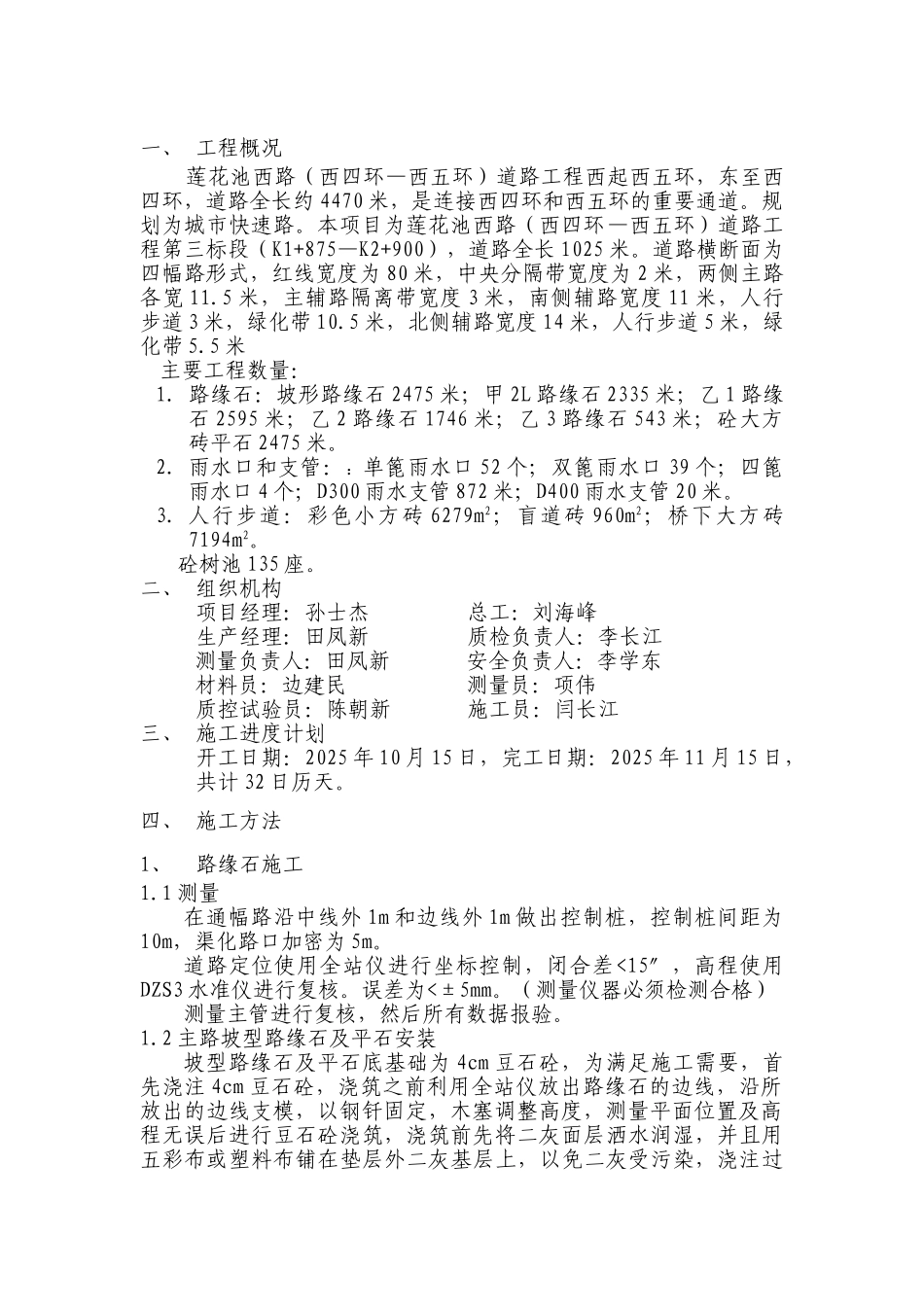

一、 工程概况 莲花池西路（西四环—西五环）道路工程西起西五环，东至西四环，道路全长约 4470 米，是连接西四环和西五环的重要通道。规划为城市快速路。本项目为莲花池西路（西四环—西五环）道路工程第三标段（K1+875—K2+900），道路全长 1025 米。道路横断面为四幅路形式，红线宽度为 80 米，中央分隔带宽度为 2 米，两侧主路各宽 11.5 米，主辅路隔离带宽度 3 米，南侧辅路宽度 11 米，人行步道 3 米，绿化带 10.5 米，北侧辅路宽度 14 米，人行步道 5 米，绿化带 5.5 米 主要工程数量：1. 路缘石：坡形路缘石 2475 米；甲 2L 路缘石 2335 米；乙 1 路缘石 2595 米；乙 2 路缘石 1746 米；乙 3 路缘石 543 米；砼大方砖平石 2475 米。2. 雨水口和支管：：单篦雨水口 52 个；双篦雨水口 39 个；四篦雨水口 4 个；D300 雨水支管 872 米；D400 雨水支管 20 米。3. 人行步道：彩色小方砖 6279m2；盲道砖 960m2；桥下大方砖7194m2。砼树池 135 座。二、 组织机构 项目经理：孙士杰 总工：刘海峰生产经理：田凤新 质检负责人：李长江 测量负责人：田凤新 安全负责人：李学东 材料员：边建民 测量员：项伟 质控试验员：陈朝新 施工员：闫长江三、 施工进度计划开工日期：2025 年 10 月 15 日，完工日期：2025 年 11 月 15 日，共计 32 日历天。四、 施工方法1、路缘石施工1.1 测量在通幅路沿中线外 1m 和边线外 1m 做出控制桩，控制桩间距为10m，渠化路口加密为 5m。道路定位使用全站仪进行坐标控制，闭合差<15″，高程使用DZS3 水准仪进行复核。误差为<±5mm。（测量仪器必须检测合格）测量主管进行复核，然后所有数据报验。1.2 主路坡型路缘石及平石安装坡型路缘石及平石底基础为 4cm 豆石砼，为满足施工需要，首先浇注 4cm 豆石砼，浇筑之前利用全站仪放出路缘石的边线，沿所放出的边线支模，以钢钎固定，木塞调整高度，测量平面位置及高程无误后进行豆石砼浇筑，浇筑前先将二灰面层洒水润湿，并且用五彩布或塑料布铺在垫层外二灰基层上，以免二灰受污染，浇注过程中使用平板振捣器振捣密实，表面平整，横坡为 1.5%。（注：表面要求为负误差）。浇筑完成后马上进行坡型缘石、平缘石安装，安装之前进行测量放线，放出平面位置及高程，然后在内侧上角挂线，豆石砼上安放路缘石，缘石间距为 1cm，缘石或平石与豆石砼之间的空隙用 2cm ...
