郑州某深基坑工程水平位移监测

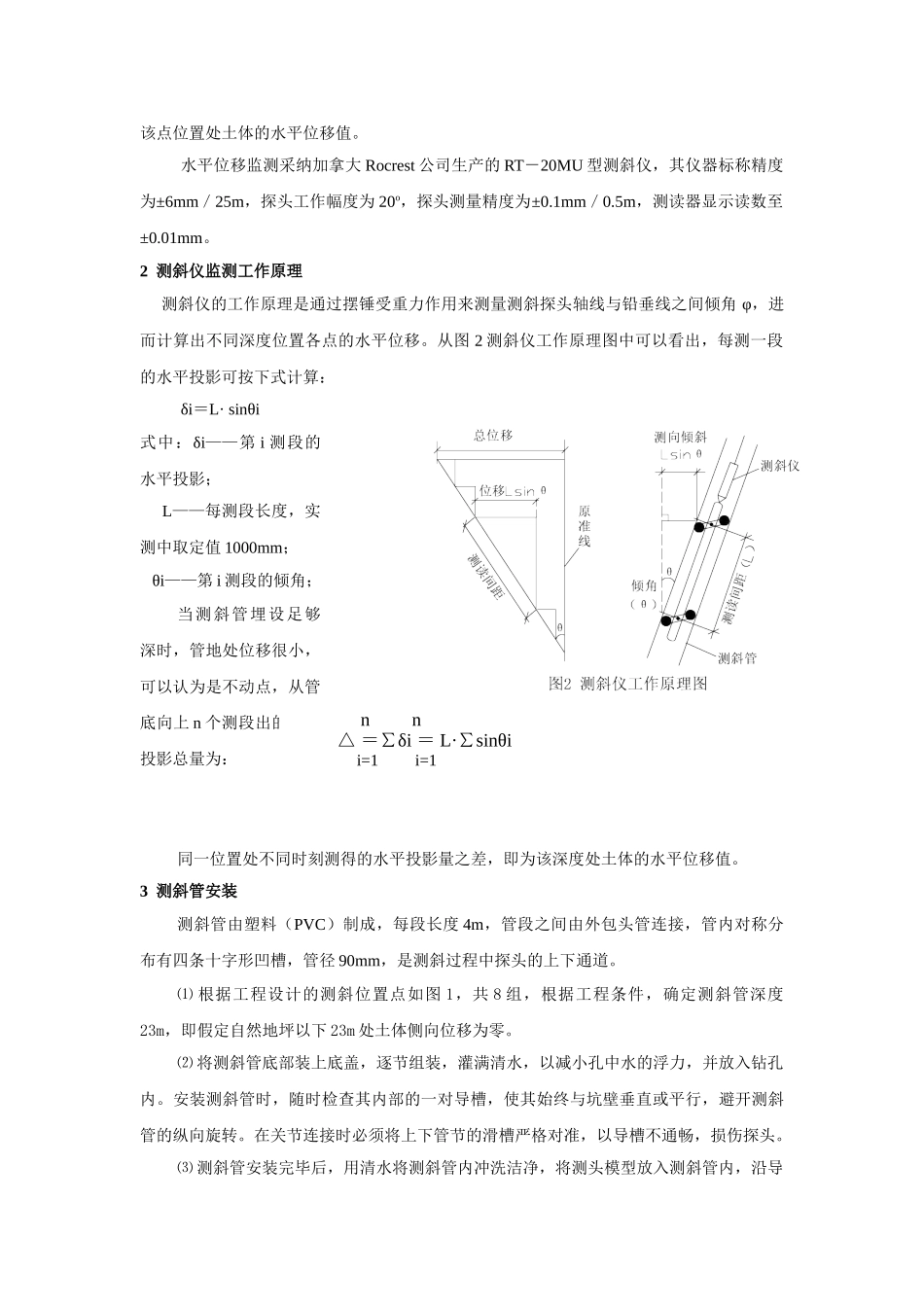

郑州某深基坑工程的水平位移监测 [摘 要] 介绍某基坑工程水平位移监测的工作布置和设备选型，检测设备的工作原理，以及进行监测的程序，分析了监测结果，制造良好的效益。关键词：深基坑 水平位移 监测深基坑工程变形监测工作是实现深基坑工程信息化施工的手段，可以通过监测到的信息指导基坑支护施工，并及时对支护设计方案进行合理化调整。基坑边坡土体水平位移监测是变形监测工作中的一项主要内容，也是推断基坑边坡所处状态的重要依据。郑州市某深基坑工程，东西长 88m，南北宽 85m，设计开挖深度 11.4m。场地工程地质条件较差，地下水埋深浅，周边环境条件复杂，基坑施工过程中按法律规范和设计要求对基坑水平位移进行监测。1 水平位移监测点布置与监测设备选型本工程根据基坑特征和场地周边环境情况，沿基坑四周设置 8 个水平位移监测点，分别是：CX-1、CX-2、CX-3、CX-4、CX-5、CX-6、CX-7、CX-8。坑壁土体水平位移监测采纳高精度测斜仪测定，测斜仪是一种可以精确测量不同深度处土层水平位移的工程测量仪器，测斜系统由测斜管、测斜探头、数字式测读仪三部分组成。测斜管在基坑支护水泥土桩施工过程中安放到预定深度（25m）。测斜管内有四条十字形对称分布的凹型导槽，作为测斜探头滑轮上下滑行轨道。测量时，使测斜探头的导向滚轮卡在测斜管内壁的导槽中，沿槽滚动将测斜探头放入测斜管，并由引出的导线将测斜管的倾斜角或其水平投影值显示在测读仪上。不同时刻测得的某一深度处测斜管水平投影值的变化即为城市道路坡道城 市 道 路已有高层建筑在建基坑工程NCX-1CX-2CX-3CX-4CX-5CX-6CX-7CX-8图 1 水平位移监测点布置图该点位置处土体的水平位移值。水平位移监测采纳加拿大 Rocrest 公司生产的 RT－20MU 型测斜仪，其仪器标称精度为±6mm／25m，探头工作幅度为 20ο，探头测量精度为±0.1mm／0.5m，测读器显示读数至±0.01mm。2 测斜仪监测工作原理 测斜仪的工作原理是通过摆锤受重力作用来测量测斜探头轴线与铅垂线之间倾角 φ，进而计算出不同深度位置各点的水平位移。从图 2 测斜仪工作原理图中可以看出，每测一段的水平投影可按下式计算：δi＝L· sinθi式中：δi——第 i 测段的水平投影； L——每测段长度，实测中取定值 1000mm； θi——第 i 测段的倾角；当测斜管埋设足够深时，管地处位移很小，可以认为是不动点，从管底向上 n 个测段出的水平投影总量为： 同一位置处不同时刻测得的水平...
