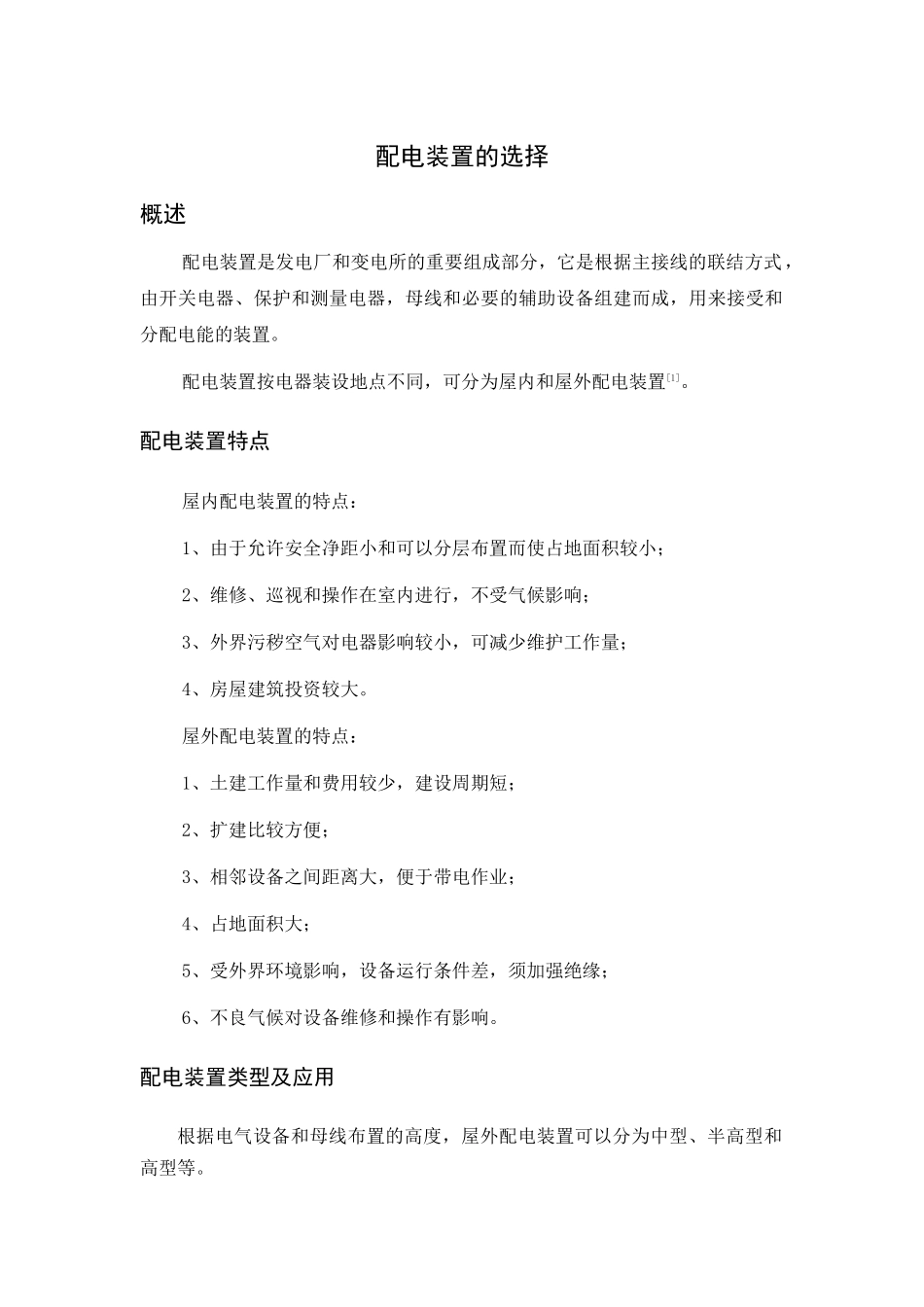

配电装置的选择概述配电装置是发电厂和变电所的重要组成部分，它是根据主接线的联结方式，由开关电器、保护和测量电器，母线和必要的辅助设备组建而成，用来接受和分配电能的装置。配电装置按电器装设地点不同，可分为屋内和屋外配电装置[1]。配电装置特点屋内配电装置的特点：1、由于允许安全净距小和可以分层布置而使占地面积较小；2、维修、巡视和操作在室内进行，不受气候影响；3、外界污秽空气对电器影响较小，可减少维护工作量；4、房屋建筑投资较大。屋外配电装置的特点：1、土建工作量和费用较少，建设周期短；2、扩建比较方便；3、相邻设备之间距离大，便于带电作业；4、占地面积大；5、受外界环境影响，设备运行条件差，须加强绝缘；6、不良气候对设备维修和操作有影响。配电装置类型及应用根据电气设备和母线布置的高度，屋外配电装置可以分为中型、半高型和高型等。1、中型配电装置：中型配电装置的所有电器都安装在同一水平面内，并装在一定高度的基础上，使带电部分对地保持必要的高度，以便工作人员能在地面安全地活动，中型配电装置母线所在的水平面稍高于电器所在的水平面。这种布置特点是：布置比较清楚，不易误操作，运行可靠，施工和维修都比较方便，构架高度较低，抗震性能较好，所用钢材较少，造价低，但占地面积大，此种配电装置用在非高产农田地区及不占良田和土石方工程量不大的地方，并宜在地震烈度较高地区建用。这种布置是我国屋外配电装置普遍采纳的一种方式，而且运行方面和安装枪修方面积累了比较丰富的经验。2、半高型配电装置：半高行配电装置是将母线置于高一层的水平面上，与断路器电流互感器、隔离开关上下重叠布置。半高型配电装置介于高型和中型之间。具有以下优点：1)占地面积约在中型布置减少 30%；2)节约了用地，减少高层检修工作量；3)旁路母线与主母线采纳不等高布置实理进出线均带旁路很方便。缺点：上层隔离开关下方未设置检修平台，检修不够方便。3、高型配电装置，它是将母线和隔离开关上下布置，母线下面没有电气设备。该型配电装置的断路器为双列布置，两个回路合用一个间隔，因此可大大缩小占地面积，约为普通中型的 5%，但其耗钢多，安装检修及运行条件均较差，一般适用下列情况：1）配电装置设在高产农田或地少人多的地区；2）原有配电装置需要扩速，而场地受到限制；3）场地狭窄或需要大量开挖。配电装置的确定本变电所三个电压等级：即 220KV、110KV、10KV 根据《电力工程电气设计手册...
