采暖工程施工图预算书

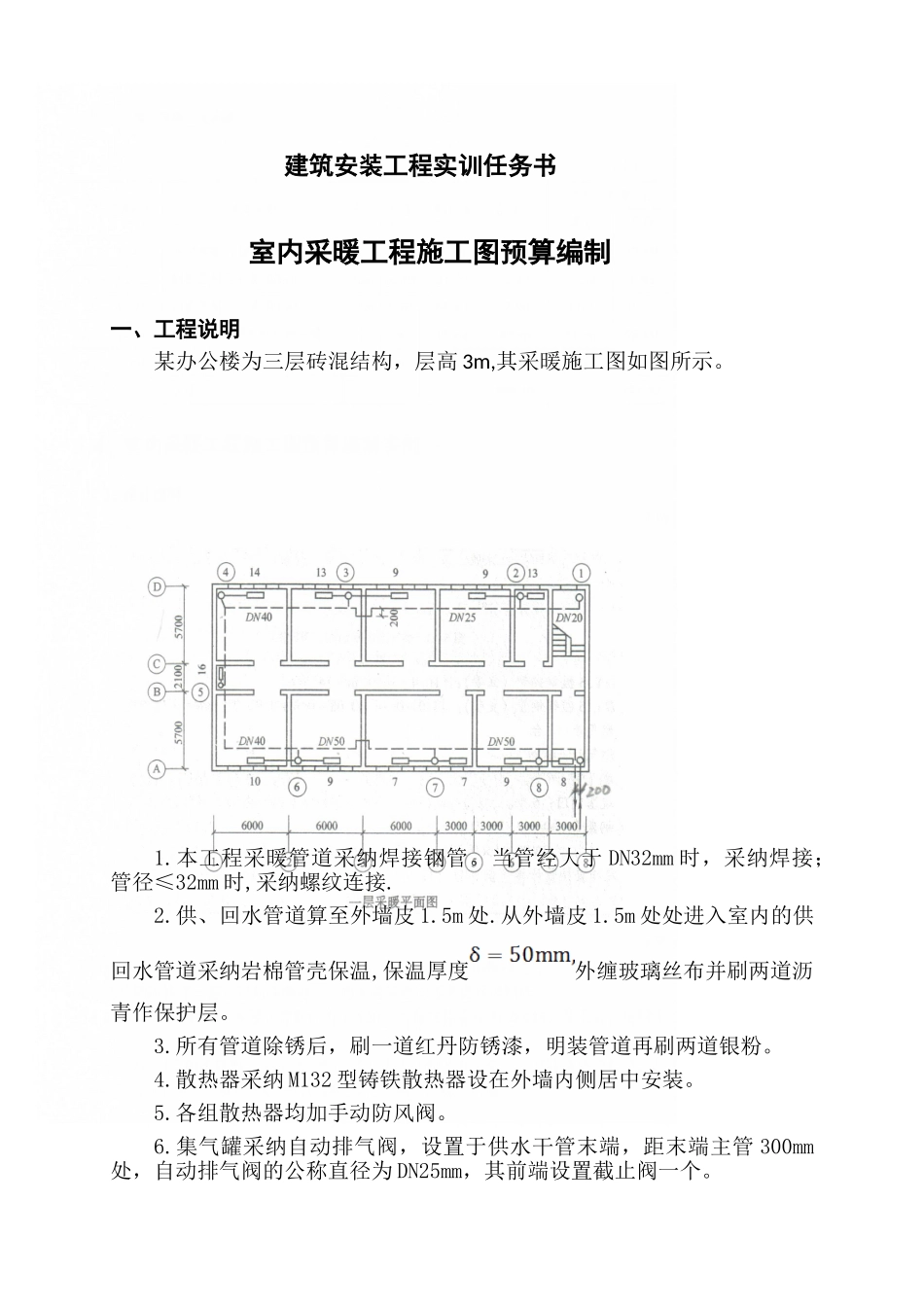

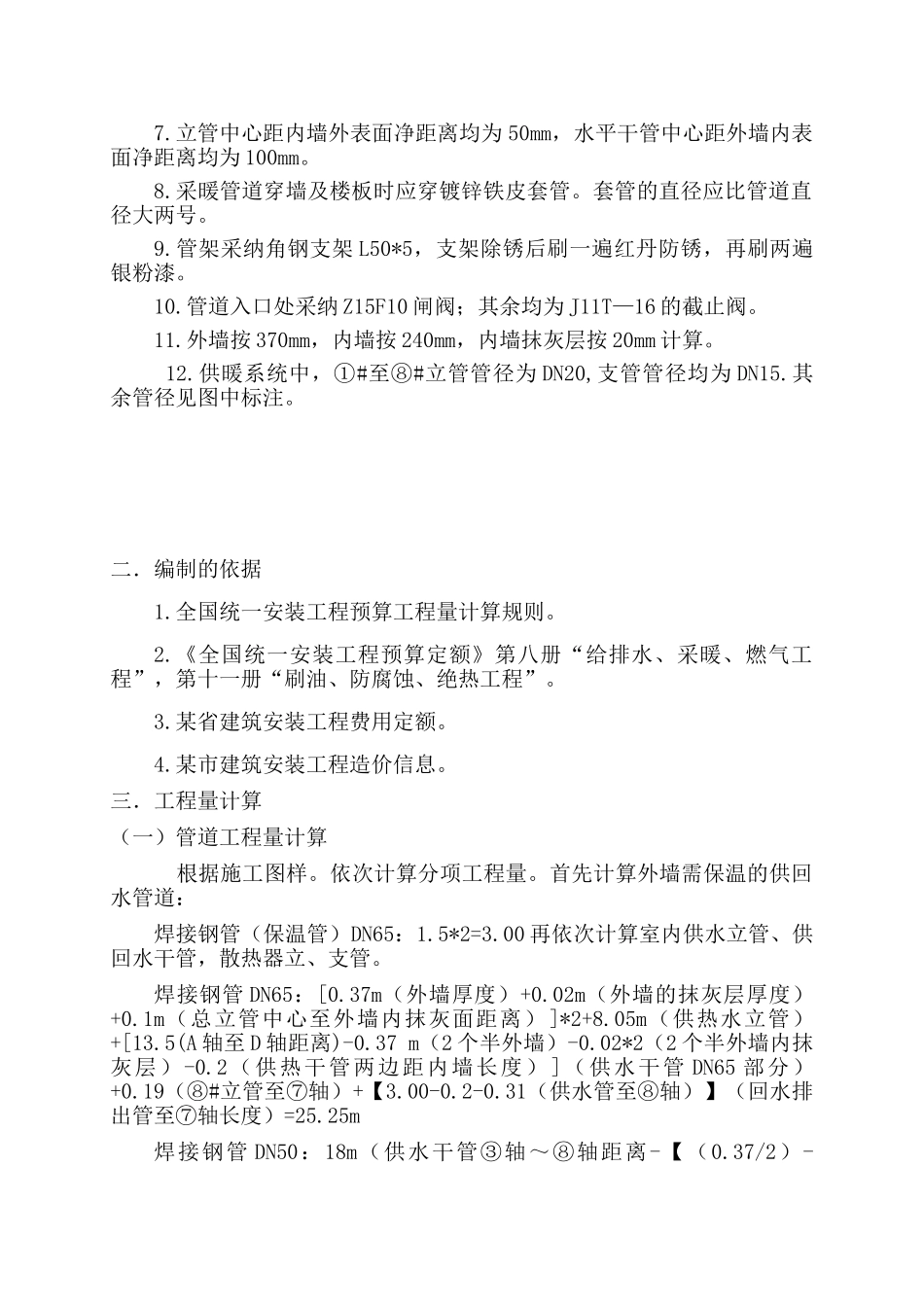

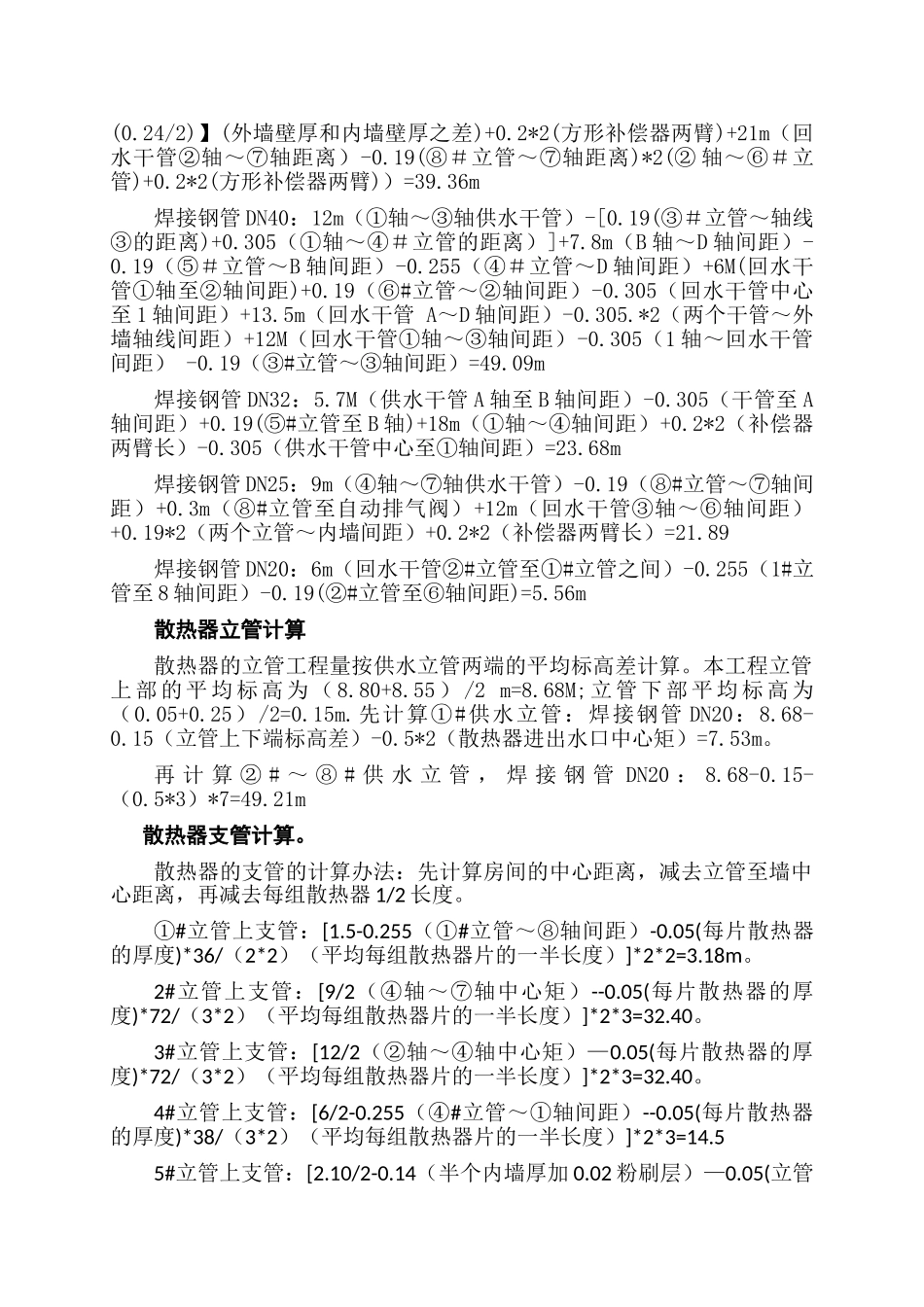

建筑安装工程实训任务书室内采暖工程施工图预算编制一、工程说明 某办公楼为三层砖混结构，层高 3m,其采暖施工图如图所示。1.本工程采暖管道采纳焊接钢管。当管经大于 DN32mm 时，采纳焊接；管径≤32mm 时,采纳螺纹连接.2.供、回水管道算至外墙皮 1.5m 处.从外墙皮 1.5m 处处进入室内的供回水管道采纳岩棉管壳保温,保温厚度外缠玻璃丝布并刷两道沥青作保护层。3.所有管道除锈后，刷一道红丹防锈漆，明装管道再刷两道银粉。4.散热器采纳 M132 型铸铁散热器设在外墙内侧居中安装。5.各组散热器均加手动防风阀。6.集气罐采纳自动排气阀，设置于供水干管末端，距末端主管 300mm处，自动排气阀的公称直径为 DN25mm，其前端设置截止阀一个。7.立管中心距内墙外表面净距离均为 50mm，水平干管中心距外墙内表面净距离均为 100mm。8.采暖管道穿墙及楼板时应穿镀锌铁皮套管。套管的直径应比管道直径大两号。9.管架采纳角钢支架 L50*5，支架除锈后刷一遍红丹防锈，再刷两遍银粉漆。10.管道入口处采纳 Z15F10 闸阀；其余均为 J11T—16 的截止阀。11.外墙按 370mm，内墙按 240mm，内墙抹灰层按 20mm 计算。 12.供暖系统中，①#至⑧#立管管径为 DN20,支管管径均为 DN15.其余管径见图中标注。二．编制的依据1.全国统一安装工程预算工程量计算规则。2.《全国统一安装工程预算定额》第八册“给排水、采暖、燃气工程”，第十一册“刷油、防腐蚀、绝热工程”。3.某省建筑安装工程费用定额。4.某市建筑安装工程造价信息。三．工程量计算（一）管道工程量计算 根据施工图样。依次计算分项工程量。首先计算外墙需保温的供回水管道：焊接钢管（保温管）DN65：1.5*2=3.00 再依次计算室内供水立管、供回水干管，散热器立、支管。焊接钢管 DN65：[0.37m（外墙厚度）+0.02m（外墙的抹灰层厚度）+0.1m（总立管中心至外墙内抹灰面距离） ]*2+8.05m（供热水立管）+[13.5(A 轴至 D 轴距离)-0.37 m（2 个半外墙）-0.02*2（2 个半外墙内抹灰层）-0.2（供热干管两边距内墙长度） ]（供水干管 DN65 部分）+0.19（⑧#立管至⑦轴）+【3.00-0.2-0.31（供水管至⑧轴）】（回水排出管至⑦轴长度）=25.25m焊接钢管 DN50：18m（供水干管③轴～⑧轴距离-【（0.37/2）-(0.24/2)】(外墙壁厚和内墙壁厚之差)+0.2*2(方形补偿器两臂)+21m（回水干管②轴～⑦轴距离）-0.19(⑧＃立管～⑦轴距离)*2(② 轴～⑥＃立管)+0.2*2(方形补偿器两臂)）=39.36m焊接钢管...
