重庆市某住宅施工测量专项方案VIP专享

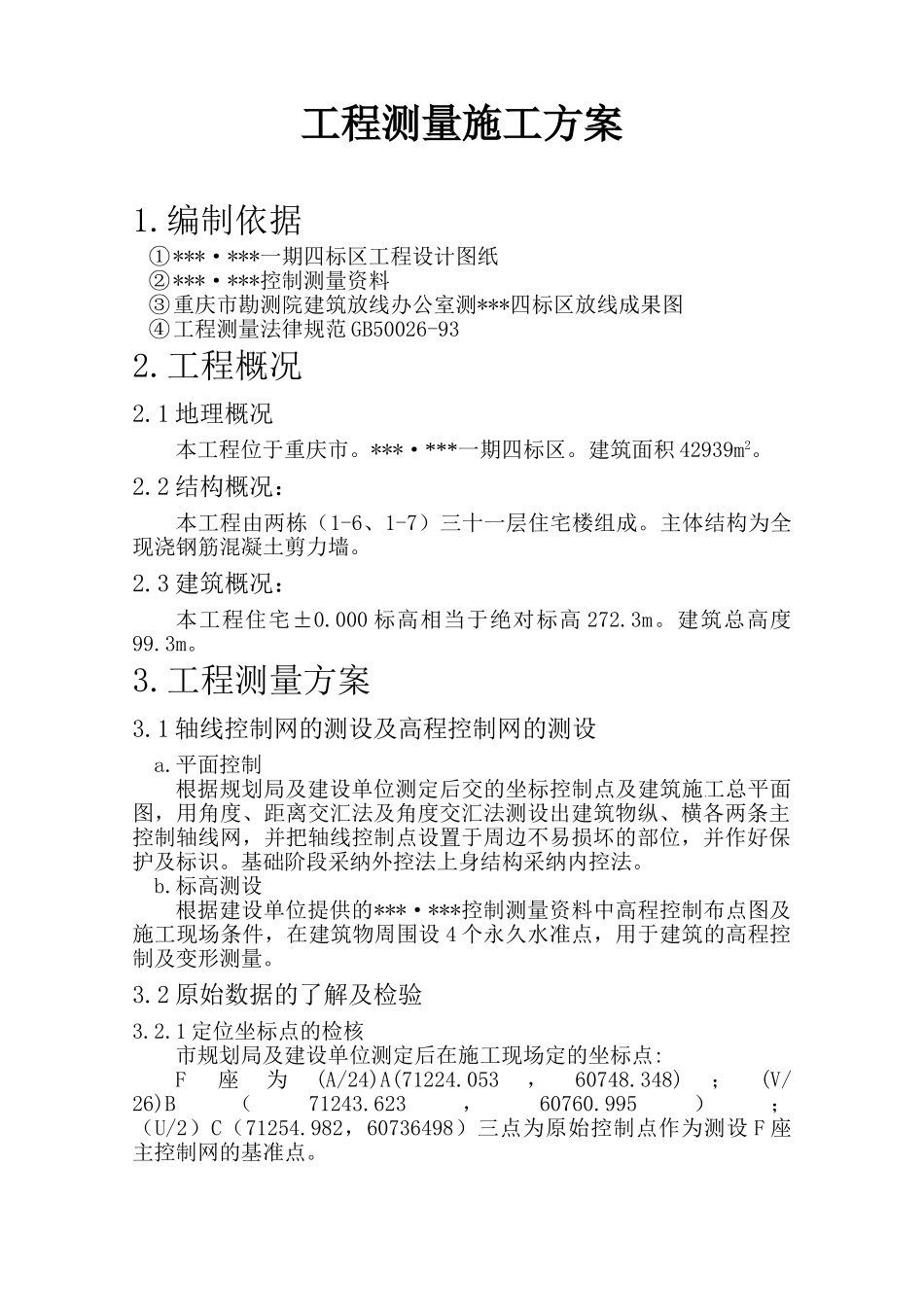

工程测量施工方案1.编制依据①***·***一期四标区工程设计图纸②***·***控制测量资料③重庆市勘测院建筑放线办公室测***四标区放线成果图④工程测量法律规范 GB50026-932.工程概况2.1 地理概况本工程位于重庆市。***·***一期四标区。建筑面积 42939m2。2.2 结构概况：本工程由两栋（1-6、1-7）三十一层住宅楼组成。主体结构为全现浇钢筋混凝土剪力墙。2.3 建筑概况：本工程住宅±0.000 标高相当于绝对标高 272.3m。建筑总高度99.3m。3.工程测量方案3.1 轴线控制网的测设及高程控制网的测设 a.平面控制根据规划局及建设单位测定后交的坐标控制点及建筑施工总平面图，用角度、距离交汇法及角度交汇法测设出建筑物纵、横各两条主控制轴线网，并把轴线控制点设置于周边不易损坏的部位，并作好保护及标识。基础阶段采纳外控法上身结构采纳内控法。 b.标高测设根据建设单位提供的***·***控制测量资料中高程控制布点图及施工现场条件，在建筑物周围设 4 个永久水准点，用于建筑的高程控制及变形测量。3.2 原始数据的了解及检验3.2.1 定位坐标点的检核市规划局及建设单位测定后在施工现场定的坐标点:F座为(A/24)A(71224.053，60748.348)；(V/26)B（71243.623，60760.995）；（U/2）C（71254.982，60736498）三点为原始控制点作为测设 F 座主控制网的基准点。G座 为 （ A/24 ） A （ 71213.360 ， 60795.274 ） ；（U/2）B（71239.051，60774.371）；（A/4）C（71216.121，60774.456）三点为原始控制点作为测设 G 座主控制网的基准点。分别对 F、G 座原始控制点 A、B、C 进行检核，采纳角度、距离复核，符合法律规范要求，其检验方法如下：①F 座：将仪器安置于 A 点，校平对中，后视 B 点，旋转照准部前视 C 点，测得角度∠CAB，将仪器安置于 B 点，校平对中，后视 C 点，旋转照准部前视 A 点测得角度∠ABC，将仪器安置于 C 点，校平对中，后视 A 点，旋转照准部前视 B 点，测得角度∠BCA，测得测角误差<5″，角度闭合差<20″，符合法律规范要求。 用 钢 尺 量 A 至 B ， B 至 C ， C 至 A 的 距 离 ， 测 得 距 离 误 差<1/20000，符合法律规范要求。②G 座：将仪器安置于 C 点，校平对中，后视 A 点，旋转照准部前视 B 点，测得角度∠BCA，将仪器安置于 A 点，校平对中，后视 B 点，旋转照准部前视 C 点测得角度∠CAB，将仪器安置于 B 点，校平对中，后...
