金河金水水利枢纽重力坝设计

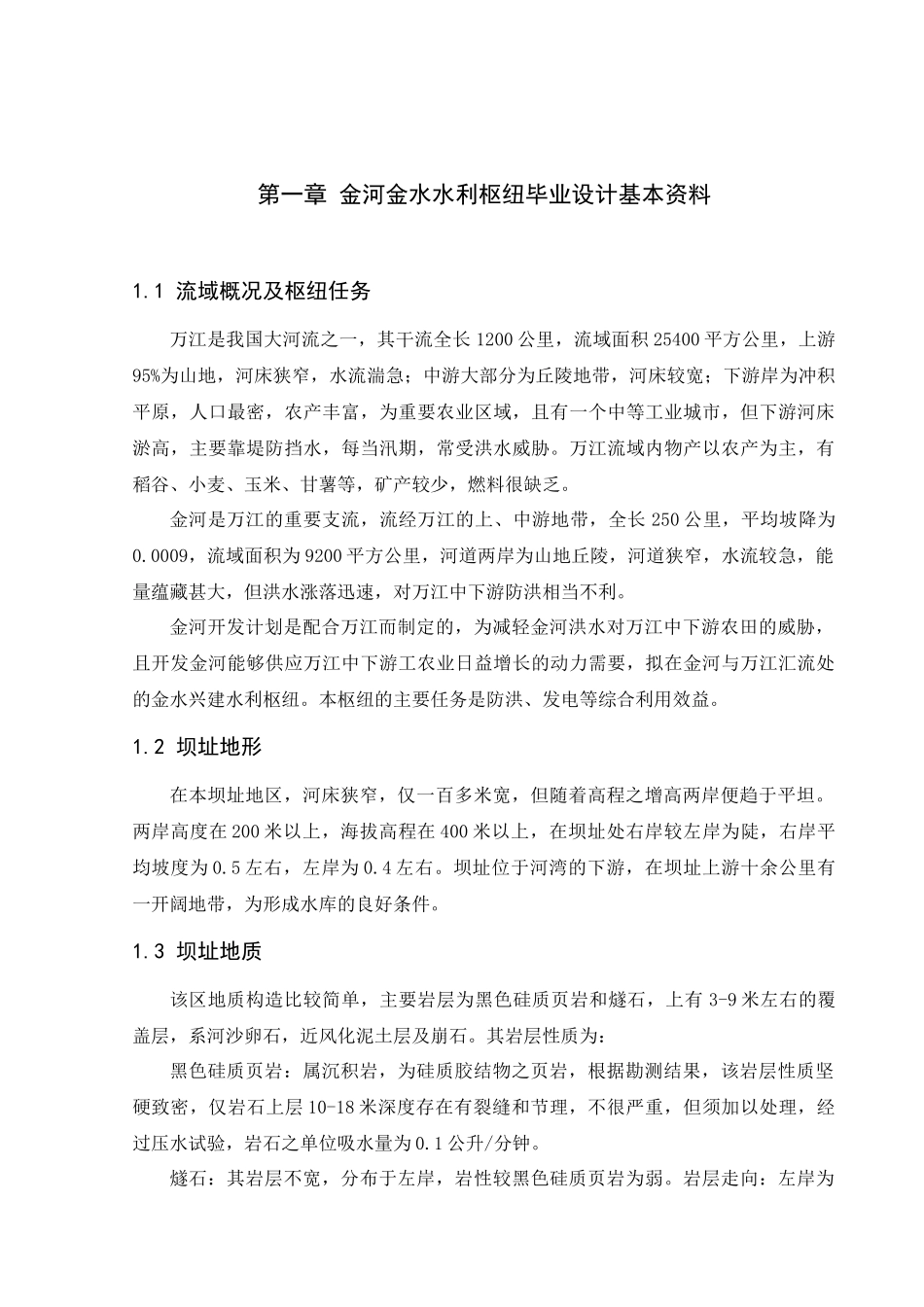

第一章 金河金水水利枢纽毕业设计基本资料1.1 流域概况及枢纽任务万江是我国大河流之一，其干流全长 1200 公里，流域面积 25400 平方公里，上游95%为山地，河床狭窄，水流湍急；中游大部分为丘陵地带，河床较宽；下游岸为冲积平原，人口最密，农产丰富，为重要农业区域，且有一个中等工业城市，但下游河床淤高，主要靠堤防挡水，每当汛期，常受洪水威胁。万江流域内物产以农产为主，有稻谷、小麦、玉米、甘薯等，矿产较少，燃料很缺乏。金河是万江的重要支流，流经万江的上、中游地带，全长 250 公里，平均坡降为0.0009，流域面积为 9200 平方公里，河道两岸为山地丘陵，河道狭窄，水流较急，能量蕴藏甚大，但洪水涨落迅速，对万江中下游防洪相当不利。金河开发计划是配合万江而制定的，为减轻金河洪水对万江中下游农田的威胁，且开发金河能够供应万江中下游工农业日益增长的动力需要，拟在金河与万江汇流处的金水兴建水利枢纽。本枢纽的主要任务是防洪、发电等综合利用效益。1.2 坝址地形在本坝址地区，河床狭窄，仅一百多米宽，但随着高程之增高两岸便趋于平坦。两岸高度在 200 米以上，海拔高程在 400 米以上，在坝址处右岸较左岸为陡，右岸平均坡度为 0.5 左右，左岸为 0.4 左右。坝址位于河湾的下游，在坝址上游十余公里有一开阔地带，为形成水库的良好条件。1.3 坝址地质该区地质构造比较简单，主要岩层为黑色硅质页岩和燧石，上有 3-9 米左右的覆盖层，系河沙卵石，近风化泥土层及崩石。其岩层性质为：黑色硅质页岩：属沉积岩，为硅质胶结物之页岩，根据勘测结果，该岩层性质坚硬致密，仅岩石上层 10-18 米深度存在有裂缝和节理，不很严重，但须加以处理，经过压水试验，岩石之单位吸水量为 0.1 公升/分钟。燧石：其岩层不宽，分布于左岸，岩性较黑色硅质页岩为弱。岩层走向：左岸为南 300西，右岸为南 50东，倾角为 500-700，倾向正向上游：在坝址处，据目前资料尚未发现断层。硅质页岩的力学性质：（1）天然含水量时的平均容重： 2600 公斤/立方米（2）基岩抗压强度： 1000-1200 公斤/平方厘米（3）牢固系数 12～15（4）岩石与混凝土之间的的抗剪断摩擦系数为 f’=0.85，抗剪断凝聚力系数c’=7.0kg/cm2；抗剪摩擦系数ｆ＝0.65。 1.4 水文气象本枢纽位于我国中部，气候温柔，雨量丰富，雨量多集中于 6-9 月，此四个月为丰水期，多暴雨。流域及河流坡度较陡，故洪水来势凶狠。枯水期在 10-5 月，1...
