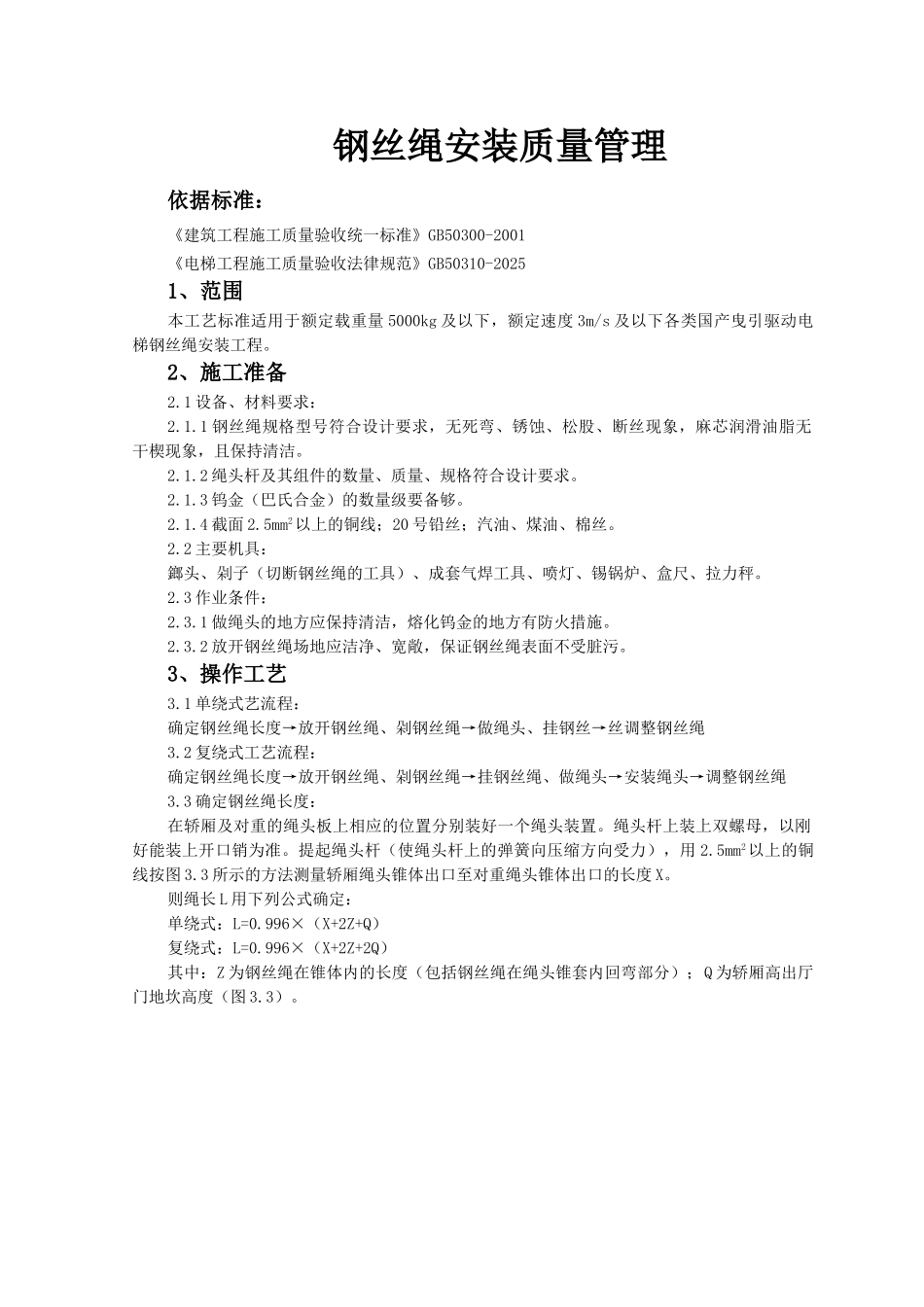

钢丝绳安装质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《电梯工程施工质量验收法律规范》GB50310-20251、范围本工艺标准适用于额定载重量 5000kg 及以下，额定速度 3m/s 及以下各类国产曳引驱动电梯钢丝绳安装工程。2、施工准备2.1 设备、材料要求：2.1.1 钢丝绳规格型号符合设计要求，无死弯、锈蚀、松股、断丝现象，麻芯润滑油脂无干楔现象，且保持清洁。2.1.2 绳头杆及其组件的数量、质量、规格符合设计要求。2.1.3 钨金（巴氏合金）的数量级要备够。2.1.4 截面 2.5mm2以上的铜线；20 号铅丝；汽油、煤油、棉丝。2.2 主要机具：鎯头、剁子（切断钢丝绳的工具）、成套气焊工具、喷灯、锡锅炉、盒尺、拉力秤。2.3 作业条件：2.3.1 做绳头的地方应保持清洁，熔化钨金的地方有防火措施。2.3.2 放开钢丝绳场地应洁净、宽敞，保证钢丝绳表面不受脏污。3、操作工艺3.1 单绕式艺流程：确定钢丝绳长度→放开钢丝绳、剁钢丝绳→做绳头、挂钢丝→丝调整钢丝绳3.2 复绕式工艺流程：确定钢丝绳长度→放开钢丝绳、剁钢丝绳→挂钢丝绳、做绳头→安装绳头→调整钢丝绳3.3 确定钢丝绳长度：在轿厢及对重的绳头板上相应的位置分别装好一个绳头装置。绳头杆上装上双螺母，以刚好能装上开口销为准。提起绳头杆（使绳头杆上的弹簧向压缩方向受力），用 2.5mm2以上的铜线按图 3.3 所示的方法测量轿厢绳头锥体出口至对重绳头锥体出口的长度 X。则绳长 L 用下列公式确定：单绕式：L=0.996×（X+2Z+Q）复绕式：L=0.996×（X+2Z+2Q）其中：Z 为钢丝绳在锥体内的长度（包括钢丝绳在绳头锥套内回弯部分）；Q 为轿厢高出厅门地坎高度（图 3.3）。图 3.33.4 放钢丝绳、剁断钢丝绳：在清洁宽敞的地方放开钢丝绳，检查钢丝绳应无死弯、锈蚀、断丝情况。按上述方法确定钢丝绳长度后，从距剁口两端 5mm 处将网丝绳用 0.7～1mm 的铅丝绑扎成 15mm 的宽度，然后留出钢丝绳在锥体内长度 Z，再按要求进行绑扎（图 3.4），然后用剁子剁断钢丝绳。图 3.43.5 挂钢丝绳、做绳头：3.5.1 在挂绳之前，应先将钢丝绳放开，使之自由悬垂于井道内，消除内应力。挂绳之前若发现钢丝绳上油污、渣土较多，可用棉丝浸上煤油，拧干后对钢丝绳进行擦拭，禁止对钢丝绳直接进行清洗，防止润滑脂被洗掉。3.5.2 单绕式电梯先做绳头后挂钢丝绳。复绕式电梯由于绳头穿过复绕轮比较困难，所以要先挂钢丝绳后做绳头。若先做好一侧的绳头，待挂好...
