钢筋混凝土结构设计

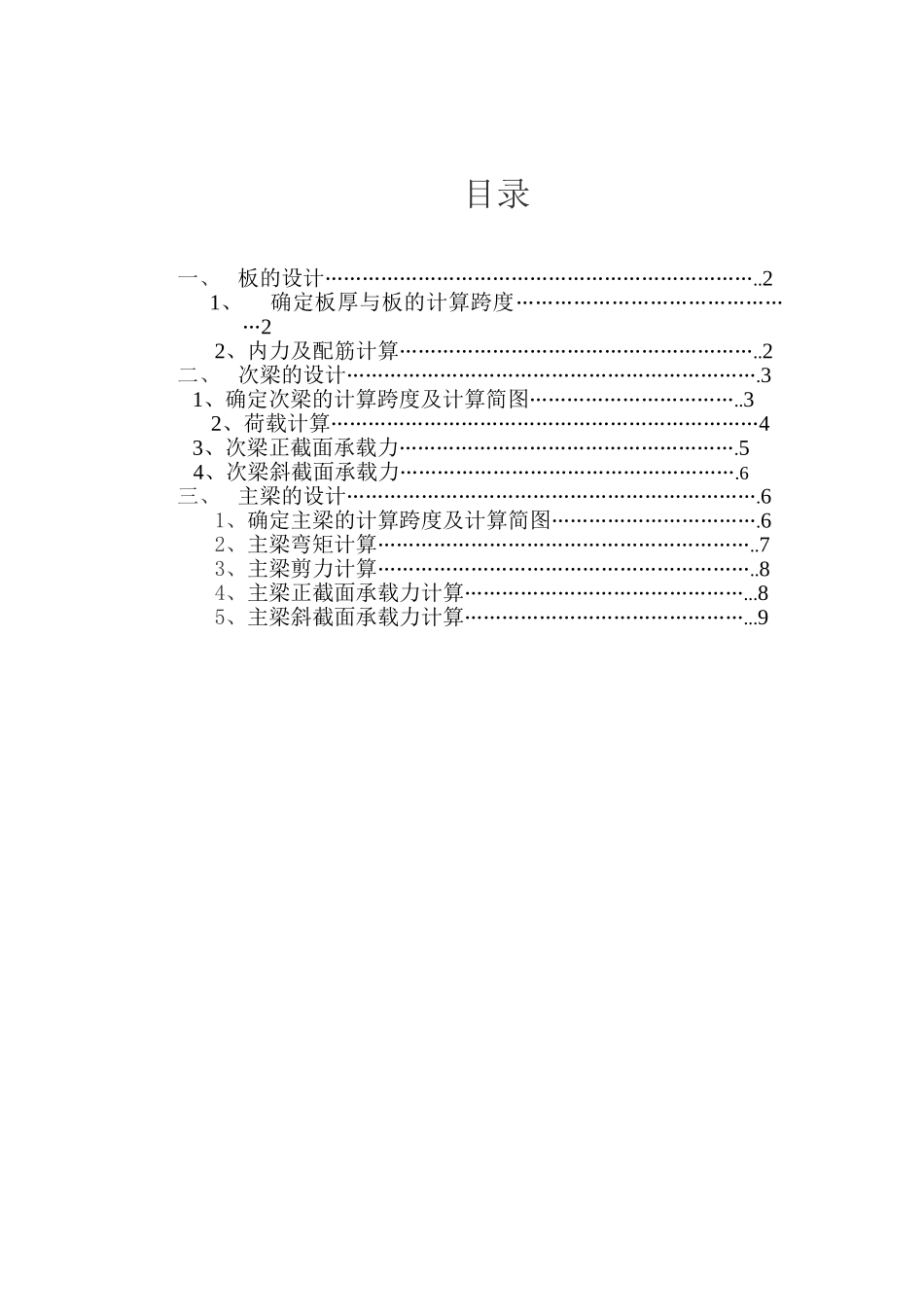

ZHEJIANG WATER CONSERVANCY AND HYDROPOWER COLLEGE《水工钢筋混凝土结构》课 程 设 计 成 果（报告）课题名称： 白马泉渠管房楼盖设计 专业年级（班）： 水利水电工程 06-1 学生姓名（签字）： 范国华 学号 202523390205 成 绩： 指导老师（签字）： 设计时间：200 8 年 12 月 29 日 至 2025 年 1 月 2 日 设计完成时间： 2025 年 1 月 1 日 目录一、 板的设计……………………………………………………………..21、确定板厚与板的计算跨度………………………………………22、内力及配筋计算…………………………………………………..2二、 次梁的设计………………………………………………………….3 1、确定次梁的计算跨度及计算简图……………………………..3 2、荷载计算……………………………………………………………4 3、次梁正截面承载力……………………………………………….5 4、次梁斜截面承载力……………………………………………….6三、 主梁的设计………………………………………………………….61、确定主梁的计算跨度及计算简图…………………………….6 2、主梁弯矩计算……………………………………………………..7 3、主梁剪力计算……………………………………………………..8 4、主梁正截面承载力计算………………………………………...8 5、主梁斜截面承载力计算………………………………………...9一、板的设计1、确定板厚与板的计算跨度根据板的厚度与跨度的最小值（h/l），板厚应不小于：1/40×l=2600/40=65（mm）（l 为板的跨度）考虑到建筑露面的最小板厚要求，取板厚 h=80mm次梁截面尺寸：h=(1/12～1/18)l=(1/12～1/18) ×5300=442～294(mm) (l 为次梁跨度)取次梁梁高 h=400mm梁宽按 b=(1/3～1/2)h 估算，取 b=200mm板的计算跨度为边 跨 l=lo+h/2=2600-120-100+80/2=2420mm中间跨 l=lo=2600-160=2440mm荷载计算20mm 厚水泥砂浆面层 0.02×20=0.4kn/m80mm 厚现浇钢筋混凝土板 0.08×2 5=2.0kn/m水磨石地面 0.65×1=0.65kn/m平顶粉刷层 0.25×1=0.25kn/m恒载标准值 gk=3.3kn/m活载标准值 pk=8.0kn/m荷载设计值 q=1.05×3.3+1.2×8.0=13.065kn/m板的计算简图：Hb=80 b=160 计算简图2、内力及配筋计算板按考虑塑性内力重分布方法计算，去 1m 板宽作为计算单元，考虑中间格板（B、B）的 顶作用，相应弯矩值降低 20%。取 b=1000m...
