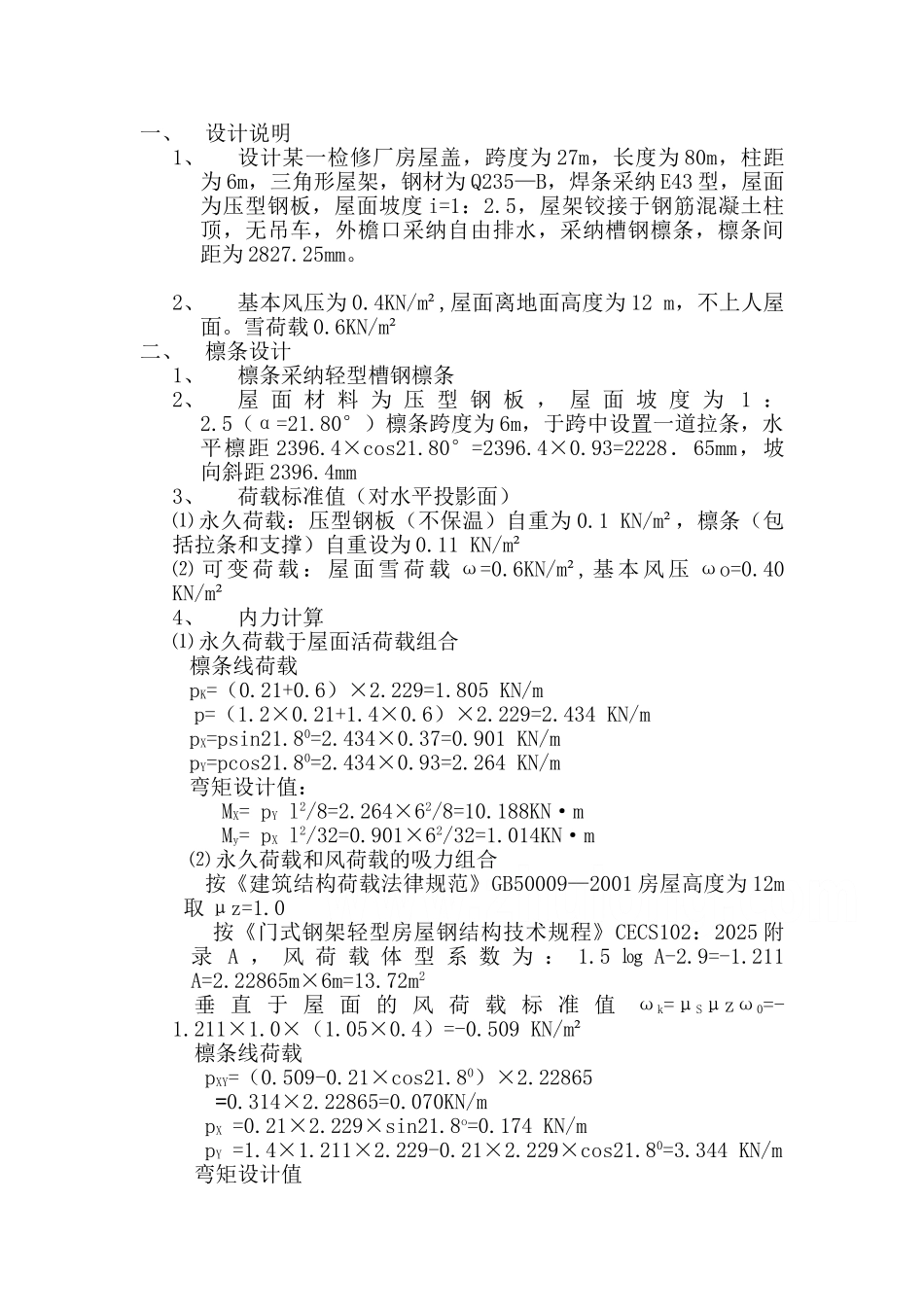

钢结构屋盖课程设计计算书 姓 名：***** 班 级： 02 土木工程（4）班学 号： BTMGC02053指导老师： *****2025 年 6 月 11 日一、设计说明1、设计某一检修厂房屋盖，跨度为 27m，长度为 80m，柱距为 6m，三角形屋架，钢材为 Q235—B，焊条采纳 E43 型，屋面为压型钢板，屋面坡度 i=1：2.5，屋架铰接于钢筋混凝土柱顶，无吊车，外檐口采纳自由排水，采纳槽钢檩条，檩条间距为 2827.25mm。2、基本风压为 0.4KN/m²,屋面离地面高度为 12 m，不上人屋面。雪荷载 0.6KN/m²二、檩条设计1、檩条采纳轻型槽钢檩条2、屋 面 材 料 为 压 型 钢 板 ， 屋 面 坡 度 为 1 ：2.5（α=21.80°）檩条跨度为 6m，于跨中设置一道拉条，水平檩距 2396.4×cos21.80°=2396.4×0.93=2228．65mm，坡向斜距 2396.4mm3、荷载标准值（对水平投影面）⑴ 永久荷载：压型钢板（不保温）自重为 0.1 KN/m²，檩条（包括拉条和支撑）自重设为 0.11 KN/m²⑵ 可 变 荷 载 ： 屋 面 雪 荷 载 ω=0.6KN/m², 基 本 风 压 ωo=0.40 KN/m²4、内力计算⑴ 永久荷载于屋面活荷载组合 檩条线荷载pK=（0.21+0.6）×2.229=1.805 KN/m p=（1.2×0.21+1.4×0.6）×2.229=2.434 KN/mpX=psin21.80=2.434×0.37=0.901 KN/mpY=pcos21.80=2.434×0.93=2.264 KN/m弯矩设计值： MX= pY l2/8=2.264×62/8=10.188KN·m My= pX l2/32=0.901×62/32=1.014KN·m⑵ 永久荷载和风荷载的吸力组合按《建筑结构荷载法律规范》GB50009—2001 房屋高度为 12m 取 μz=1.0按《门式钢架轻型房屋钢结构技术规程》CECS102：2025 附录 A ， 风 荷 载 体 型 系 数 为 ： 1.5 ㏒ A-2.9=-1.211 A=2.22865m×6m=13.72m2垂 直 于 屋 面 的 风 荷 载 标 准 值ωk=μSμzω0=-1.211×1.0×（1.05×0.4）=-0.509 KN/m²檩条线荷载 pXY=（0.509-0.21×cos21.80）×2.22865=0.314×2.22865=0.070KN/m pX =0.21×2.229×sin21.8o=0.174 KN/m pY =1.4×1.211×2.229-0.21×2.229×cos21.80=3.344 KN/m弯矩设计值 MX= pYl2/8=3.344×62/8=15.048KN/m My= pXl2/8=0.174×62/8=0.783KN/m⑶ 截面选择选用 选 用 轻 型 槽 钢 【 20 W=152.2 cm3 Wynmax=54.9 cm3 Wynmin=20.5 cm3IX=152.20 cm4 ix=8.07 cm iy=2.20 cm 计算截面有孔洞削弱，考虑 0.9 的折减系数，则净截面模量为：WNX...
