钢结构施工组织设计

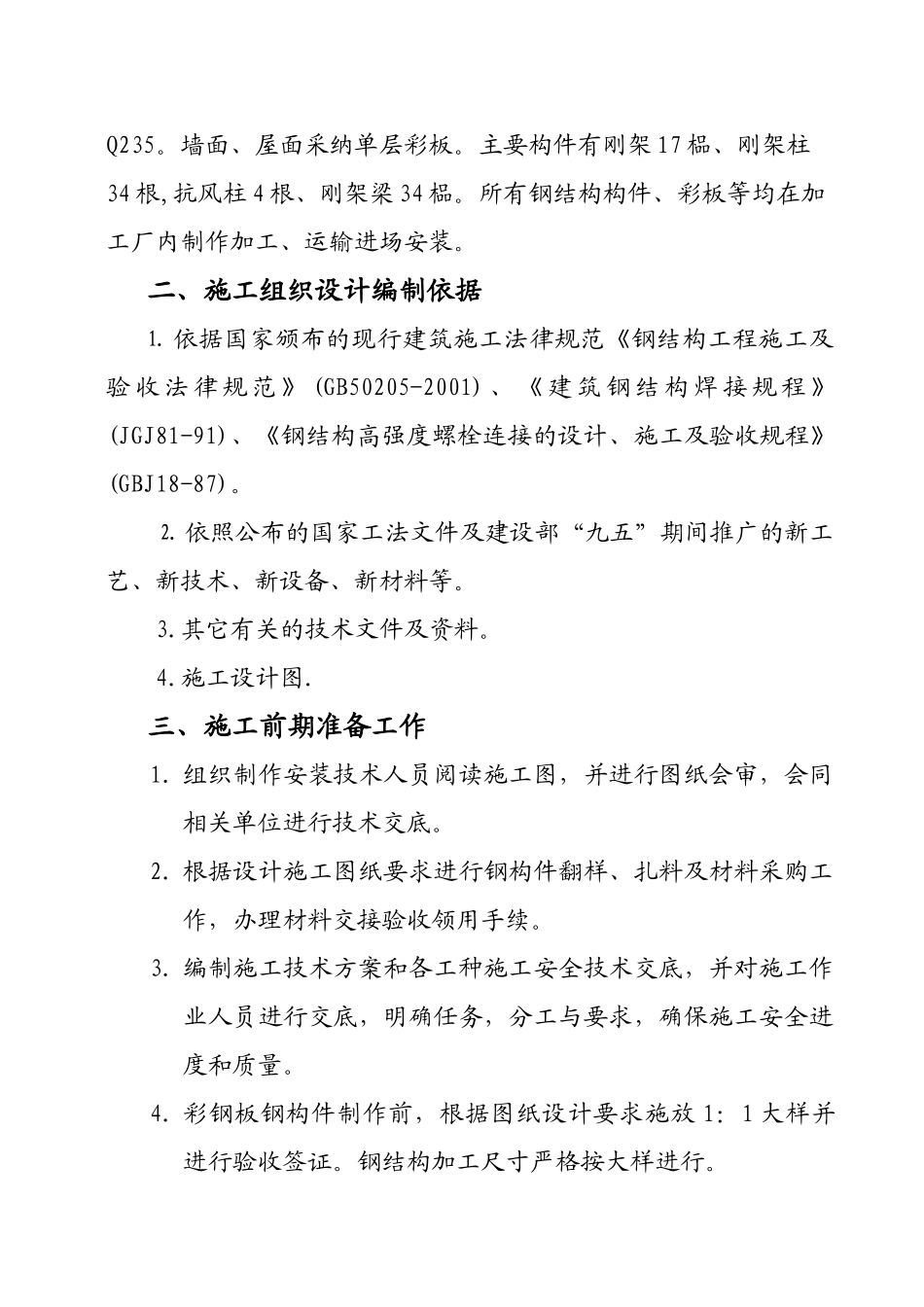

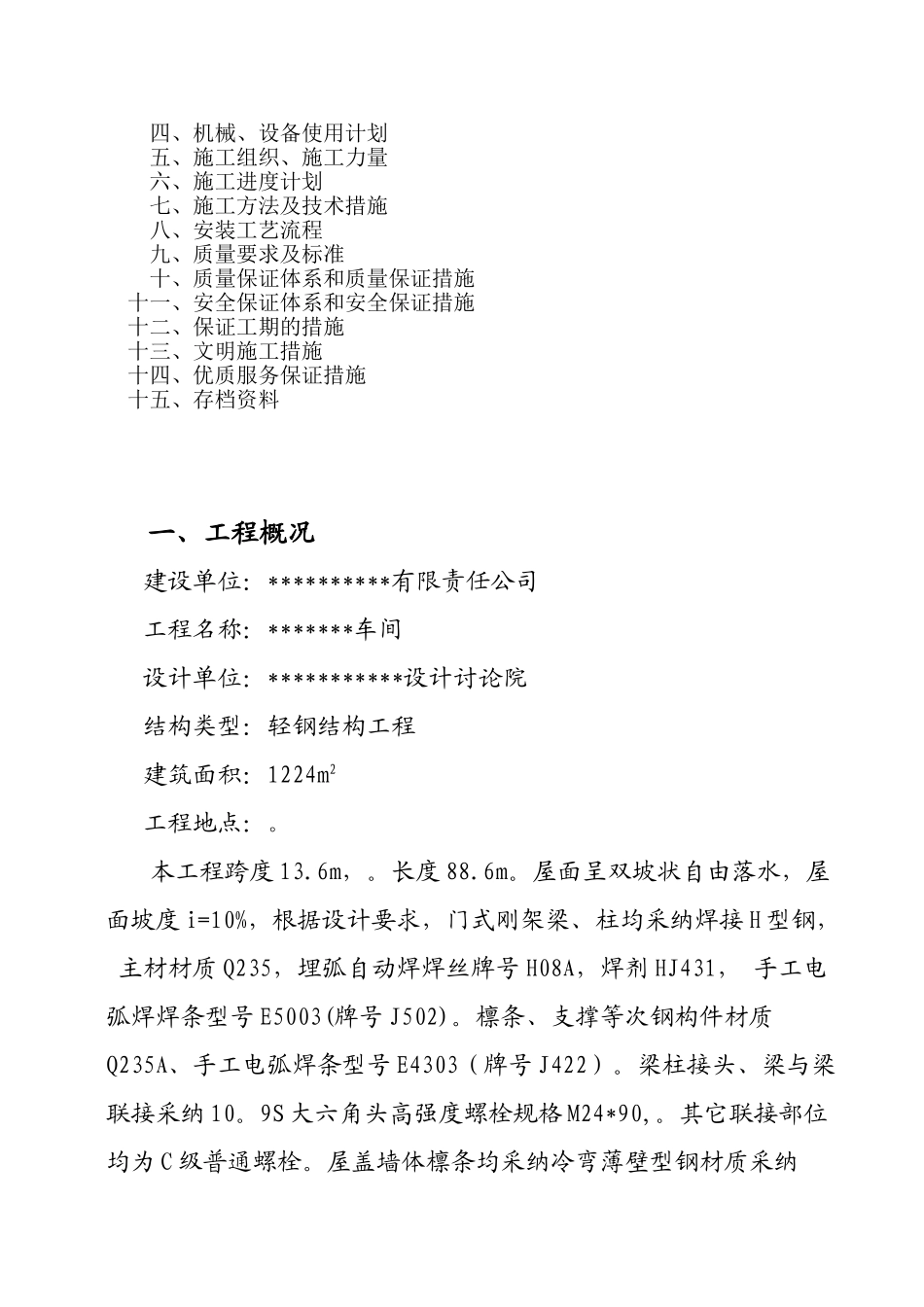

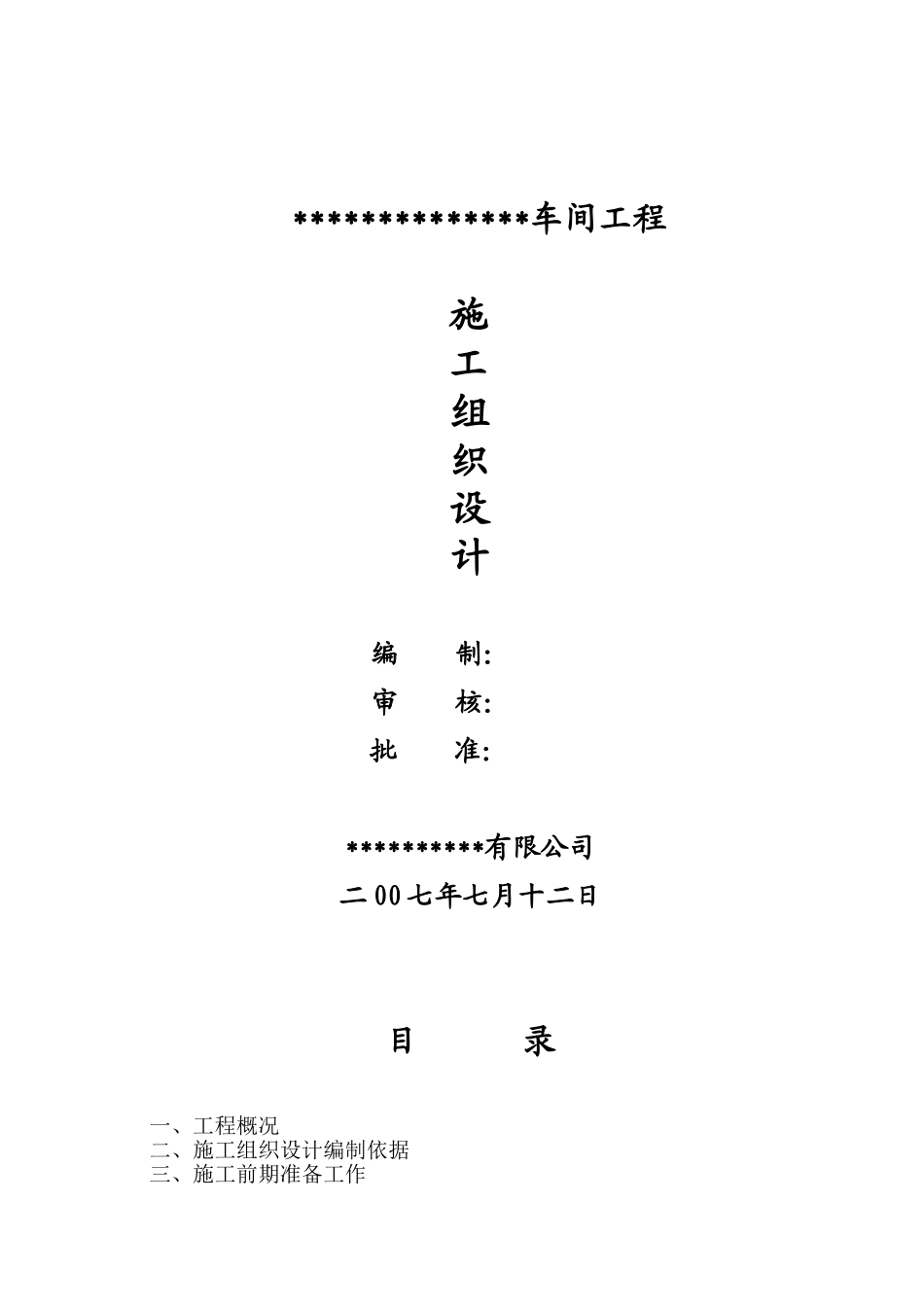

**************车间工程施工组织设计编 制：审 核：批 准：**********有限公司二 00 七年七月十二日目 录一、工程概况二、施工组织设计编制依据三、施工前期准备工作四、机械、设备使用计划五、施工组织、施工力量六、施工进度计划七、施工方法及技术措施八、安装工艺流程九、质量要求及标准十、质量保证体系和质量保证措施十一、安全保证体系和安全保证措施十二、保证工期的措施十三、文明施工措施十四、优质服务保证措施十五、存档资料一、工程概况建设单位：**********有限责任公司工程名称：*******车间设计单位：***********设计讨论院结构类型：轻钢结构工程建筑面积：1224m2工程地点：。本工程跨度 13.6m，。长度 88.6m。屋面呈双坡状自由落水，屋面坡度 i=10%，根据设计要求，门式刚架梁、柱均采纳焊接 H 型钢， 主材材质 Q235，埋弧自动焊焊丝牌号 H08A，焊剂 HJ431， 手工电弧焊焊条型号 E5003(牌号 J502)。檩条、支撑等次钢构件材质Q235A、手工电弧焊条型号 E4303（牌号 J422）。梁柱接头、梁与梁联接采纳 10。9S 大六角头高强度螺栓规格 M24*90,。其它联接部位均为 C 级普通螺栓。屋盖墙体檩条均采纳冷弯薄壁型钢材质采纳Q235。墙面、屋面采纳单层彩板。主要构件有刚架 17 榀、刚架柱34 根,抗风柱 4 根、刚架梁 34 榀。所有钢结构构件、彩板等均在加工厂内制作加工、运输进场安装。二、施工组织设计编制依据⒈ 依据国家颁布的现行建筑施工法律规范《钢结构工程施工及验 收 法 律 规 范 》 (GB50205-2001) 、 《 建 筑 钢 结 构 焊 接 规 程 》(JGJ81-91)、《钢结构高强度螺栓连接的设计、施工及验收规程》(GBJ18-87)。⒉ 依照公布的国家工法文件及建设部“九五”期间推广的新工艺、新技术、新设备、新材料等。3.其它有关的技术文件及资料。4.施工设计图.三、施工前期准备工作1. 组织制作安装技术人员阅读施工图，并进行图纸会审，会同相关单位进行技术交底。2. 根据设计施工图纸要求进行钢构件翻样、扎料及材料采购工作，办理材料交接验收领用手续。3. 编制施工技术方案和各工种施工安全技术交底，并对施工作业人员进行交底，明确任务，分工与要求，确保施工安全进度和质量。4. 彩钢板钢构件制作前，根据图纸设计要求施放 1：1 大样并进行验收签证。钢结构加工尺寸严格按大样进行。5. 组织安排施工机械、设备、材料、人员按计划进场，做好开工前准备工作。6. 做好安装前...
