钢结构栈桥吊装方案

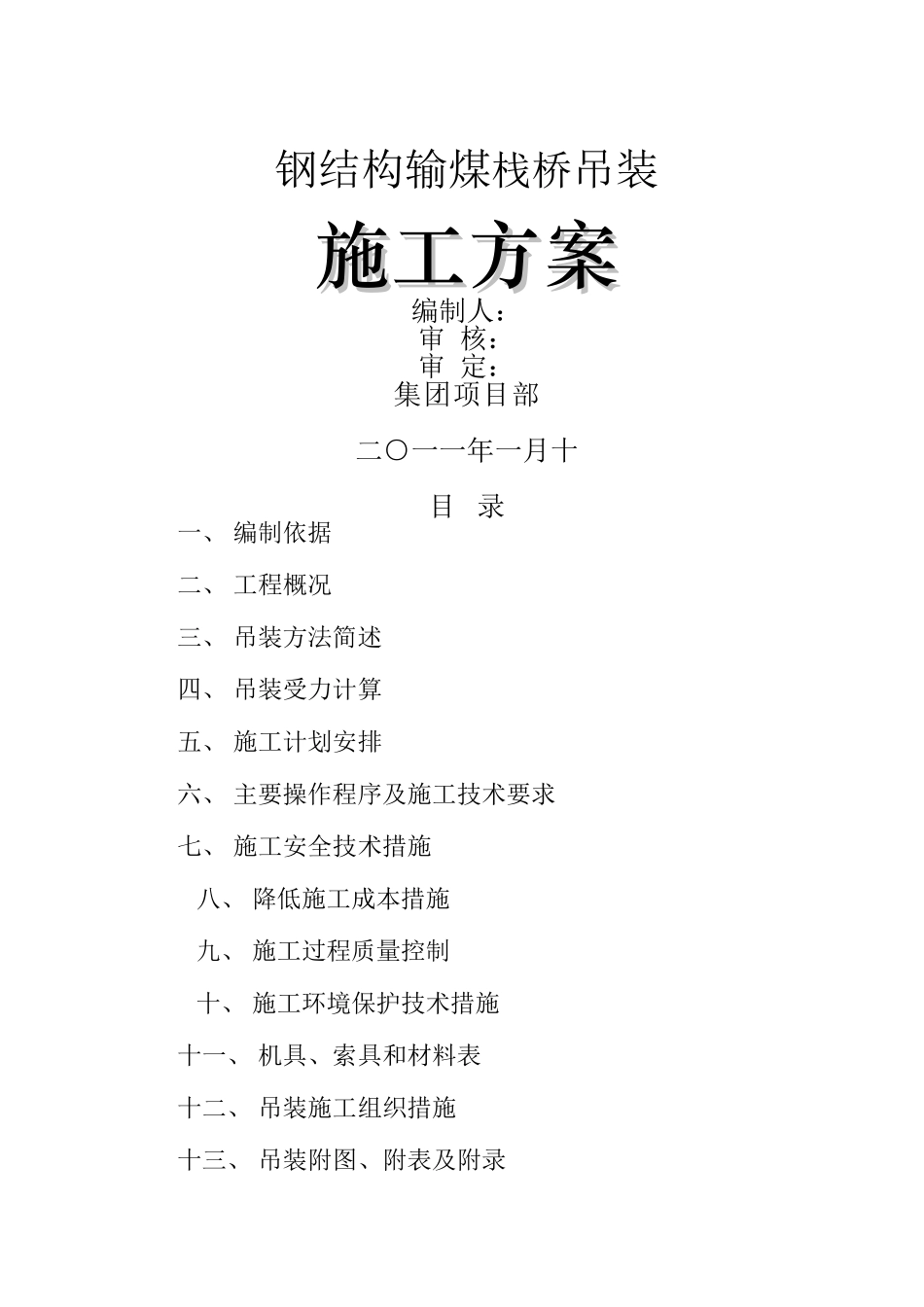

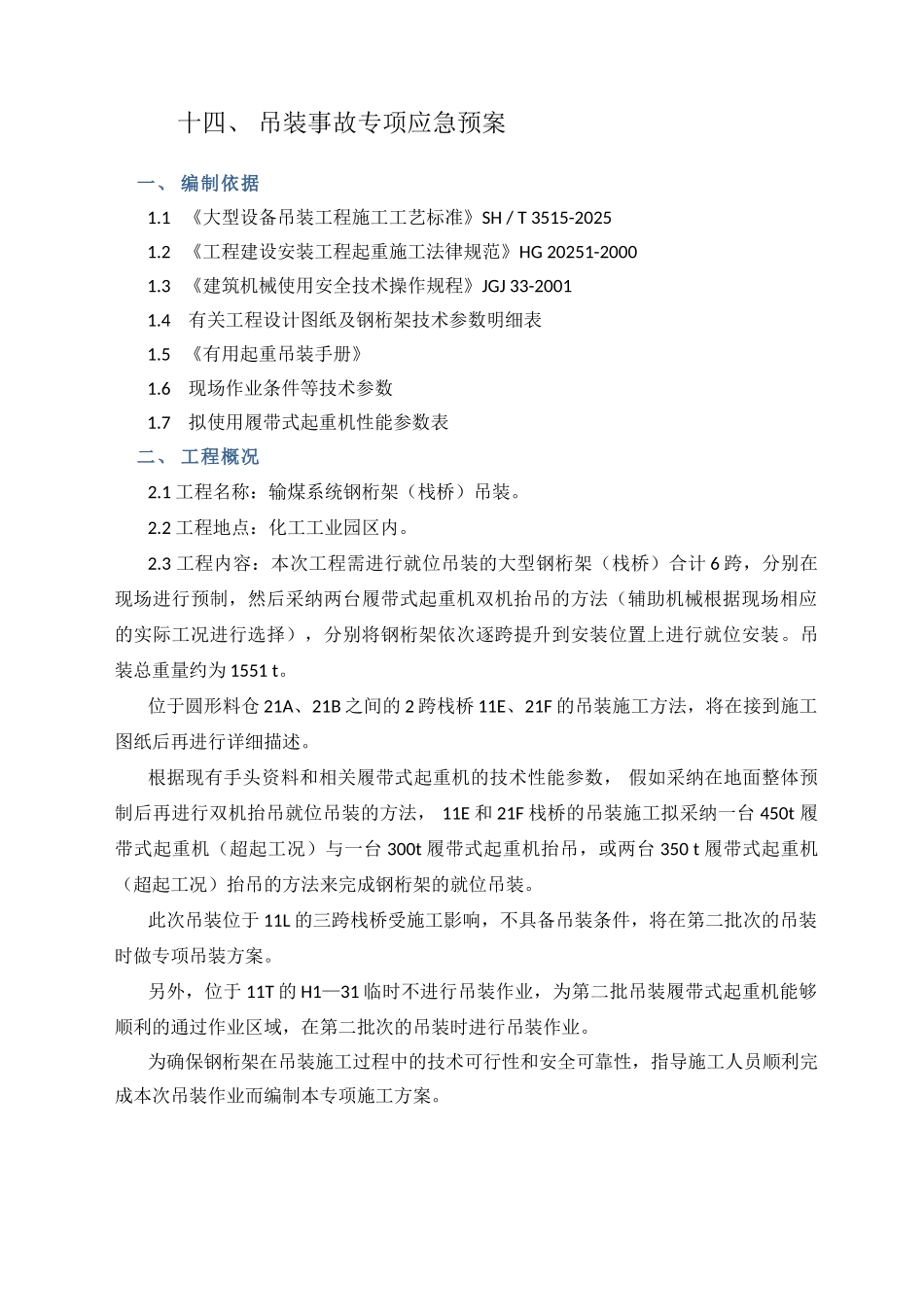

钢结构输煤栈桥吊装施工方案施工方案编制人： 审 核： 审 定： 集团项目部二○一一年一月十目 录 一、 编制依据 二、 工程概况 三、 吊装方法简述 四、 吊装受力计算 五、 施工计划安排 六、 主要操作程序及施工技术要求 七、 施工安全技术措施八、 降低施工成本措施九、 施工过程质量控制十、 施工环境保护技术措施 十一、 机具、索具和材料表 十二、 吊装施工组织措施 十三、 吊装附图、附表及附录 十四、 吊装事故专项应急预案一、 编制依据1.1 《大型设备吊装工程施工工艺标准》SH / T 3515-20251.2 《工程建设安装工程起重施工法律规范》HG 20251-20001.3 《建筑机械使用安全技术操作规程》JGJ 33-20011.4 有关工程设计图纸及钢桁架技术参数明细表1.5 《有用起重吊装手册》1.6 现场作业条件等技术参数1.7 拟使用履带式起重机性能参数表二、 工程概况2.1 工程名称：输煤系统钢桁架（栈桥）吊装。2.2 工程地点：化工工业园区内。2.3 工程内容：本次工程需进行就位吊装的大型钢桁架（栈桥）合计 6 跨，分别在现场进行预制，然后采纳两台履带式起重机双机抬吊的方法（辅助机械根据现场相应的实际工况进行选择），分别将钢桁架依次逐跨提升到安装位置上进行就位安装。吊装总重量约为 1551 t。位于圆形料仓 21A、21B 之间的 2 跨栈桥 11E、21F 的吊装施工方法，将在接到施工图纸后再进行详细描述。根据现有手头资料和相关履带式起重机的技术性能参数， 假如采纳在地面整体预制后再进行双机抬吊就位吊装的方法， 11E 和 21F 栈桥的吊装施工拟采纳一台 450t 履带式起重机（超起工况）与一台 300t 履带式起重机抬吊，或两台 350 t 履带式起重机（超起工况）抬吊的方法来完成钢桁架的就位吊装。此次吊装位于 11L 的三跨栈桥受施工影响，不具备吊装条件，将在第二批次的吊装时做专项吊装方案。另外，位于 11T 的 H1—31 临时不进行吊装作业，为第二批吊装履带式起重机能够顺利的通过作业区域，在第二批次的吊装时进行吊装作业。为确保钢桁架在吊装施工过程中的技术可行性和安全可靠性，指导施工人员顺利完成本次吊装作业而编制本专项施工方案。三、钢桁架吊装方法简述3.1 场地作业条件准备：在装置区吊装范围内的作业场地应做适当回填、平整并进行分层碾压，地耐力应达到 10 t / m2以上，地面应平整并将杂物清理洁净。待吊装的钢桁架（栈桥）应事先安装好不阻碍进行吊...
