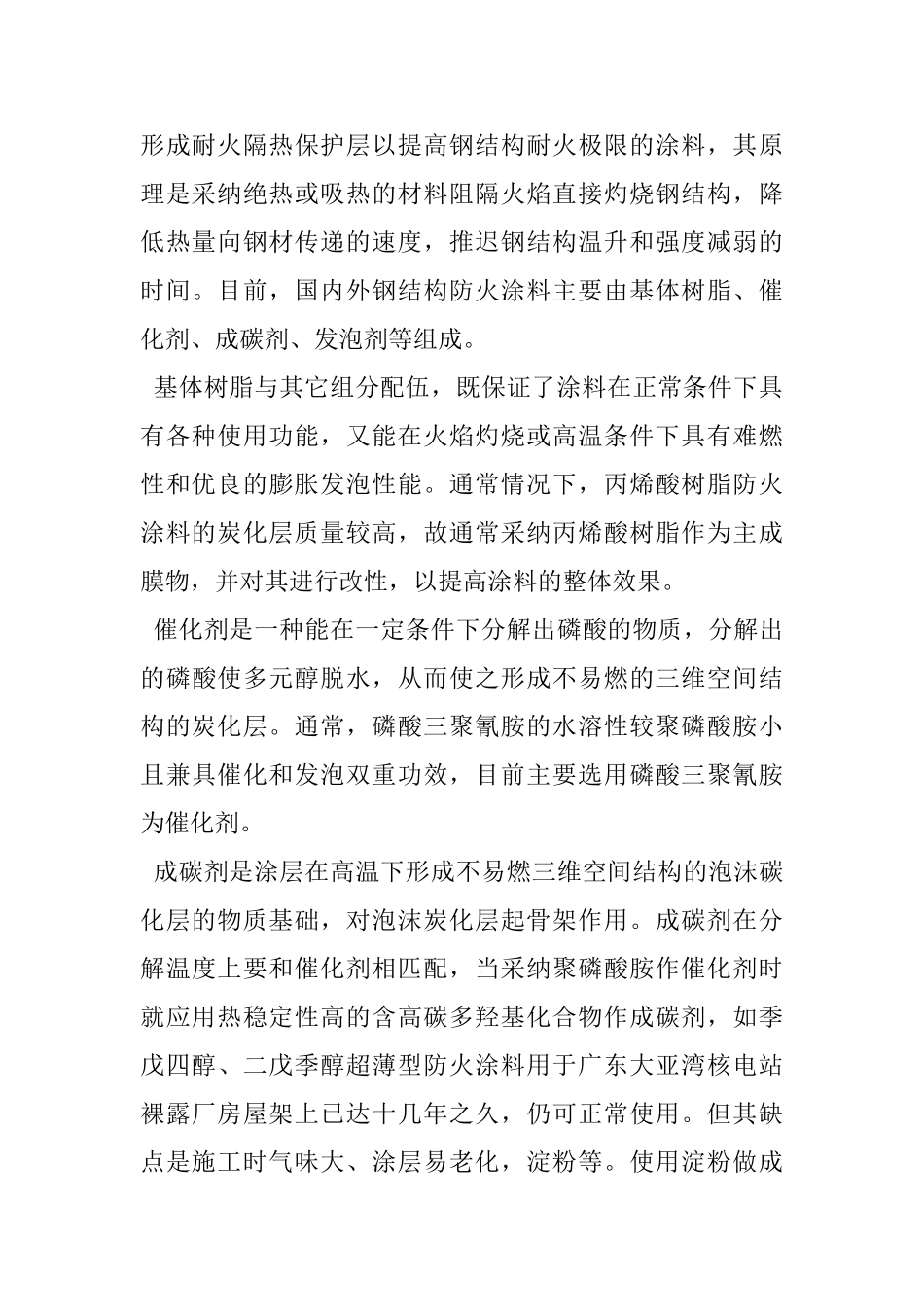

钢结构防火涂料的防火原理及存在的问题钢结构防火涂料的防火原理及存在的问题是什么？下面为大家详细介绍。 钢结构作为现代建筑的主要形式，在常温下具有质量轻、强度高，抗震性能好，施工周期短，建筑工业化程度高，空间利用率大等优点，但钢结构建筑抗火性能差的特点也非常明显。钢材虽是一种不燃烧的材料，却是传导热量的优良载体。钢材在温度超过 300 度以后，屈服点和极限强度显著下降，达到 600 度时强度几乎等于零。科学试验和实例都表明，未加保护的钢结构在火灾情况下，只需 15 分钟，自身温度就会上升到 540 度以上，致使构件本身扭曲变形，导致建筑物坍塌毁坏，变形后的钢结构也无法修复使用。因此，对钢结构必须实行防火保护措施。钢结构防火保护措施多种多样，如采纳绝热、耐火材料阻隔火焰直接灼烧钢结构，降低热量传递的速度推迟钢结构温升、强度变弱的时间等。 钢结构件的防火方法主要有涂料保护、防火板保护、混凝土保护、柔性卷材保护、无机纤维保护、结构内通水冷却保护等。其中，涂刷防火涂料施工方便、重量轻、成本低不受构件几何形状限制，应用范围最广，效率最高。 钢结构防火涂料即施涂于建筑物及构筑物钢结构表面，能形成耐火隔热保护层以提高钢结构耐火极限的涂料，其原理是采纳绝热或吸热的材料阻隔火焰直接灼烧钢结构，降低热量向钢材传递的速度，推迟钢结构温升和强度减弱的时间。目前，国内外钢结构防火涂料主要由基体树脂、催化剂、成碳剂、发泡剂等组成。 基体树脂与其它组分配伍，既保证了涂料在正常条件下具有各种使用功能，又能在火焰灼烧或高温条件下具有难燃性和优良的膨胀发泡性能。通常情况下，丙烯酸树脂防火涂料的炭化层质量较高，故通常采纳丙烯酸树脂作为主成膜物，并对其进行改性，以提高涂料的整体效果。 催化剂是一种能在一定条件下分解出磷酸的物质，分解出的磷酸使多元醇脱水，从而使之形成不易燃的三维空间结构的炭化层。通常，磷酸三聚氰胺的水溶性较聚磷酸胺小且兼具催化和发泡双重功效，目前主要选用磷酸三聚氰胺为催化剂。 成碳剂是涂层在高温下形成不易燃三维空间结构的泡沫碳化层的物质基础，对泡沫炭化层起骨架作用。成碳剂在分解温度上要和催化剂相匹配，当采纳聚磷酸胺作催化剂时就应用热稳定性高的含高碳多羟基化合物作成碳剂，如季戊四醇、二戊季醇超薄型防火涂料用于广东大亚湾核电站裸露厂房屋架上已达十几年之久，仍可正常使用。但其缺点是施工时气味大、涂层易老化...
