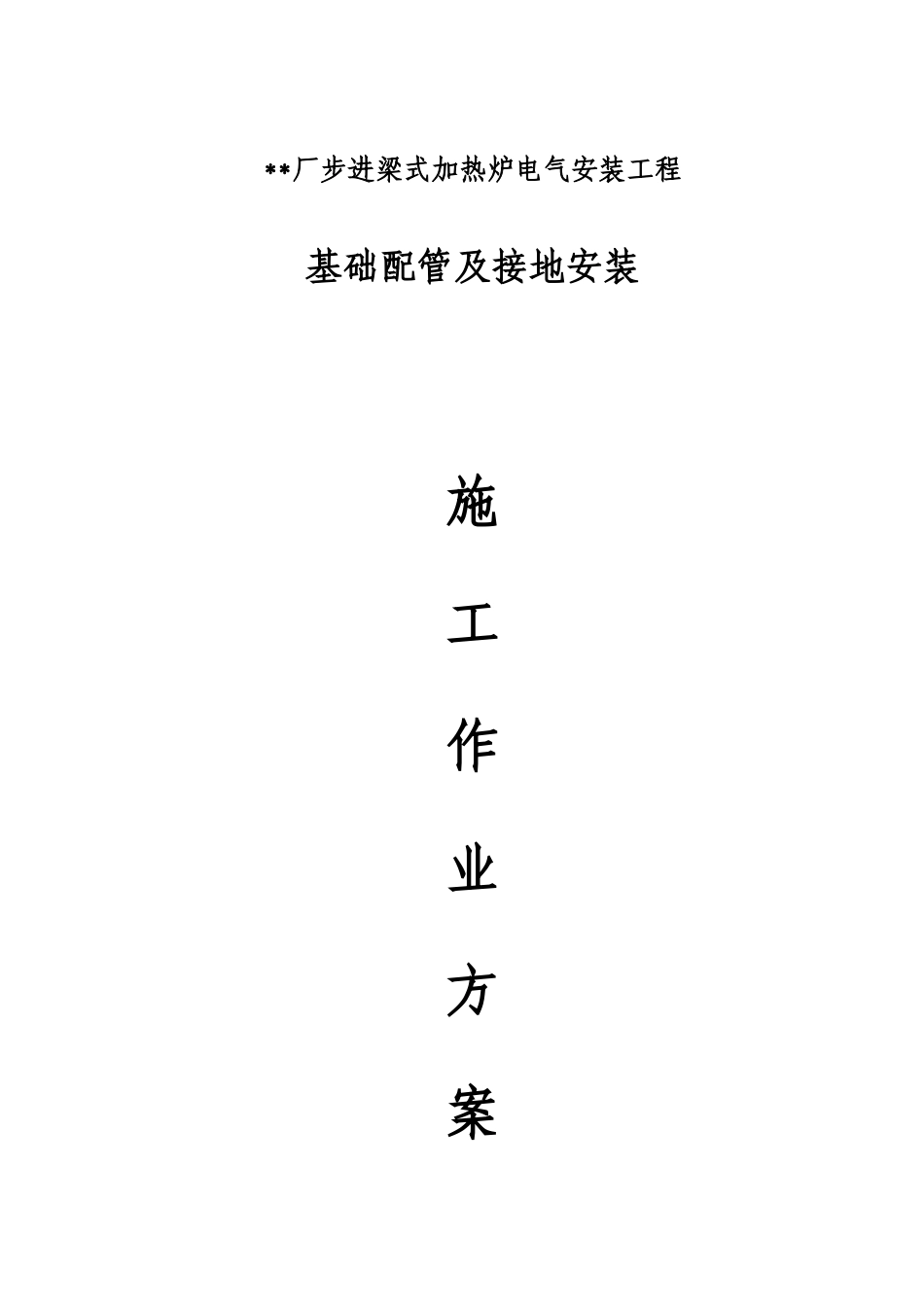

钢重轨加热炉暗配管、接地作业方案

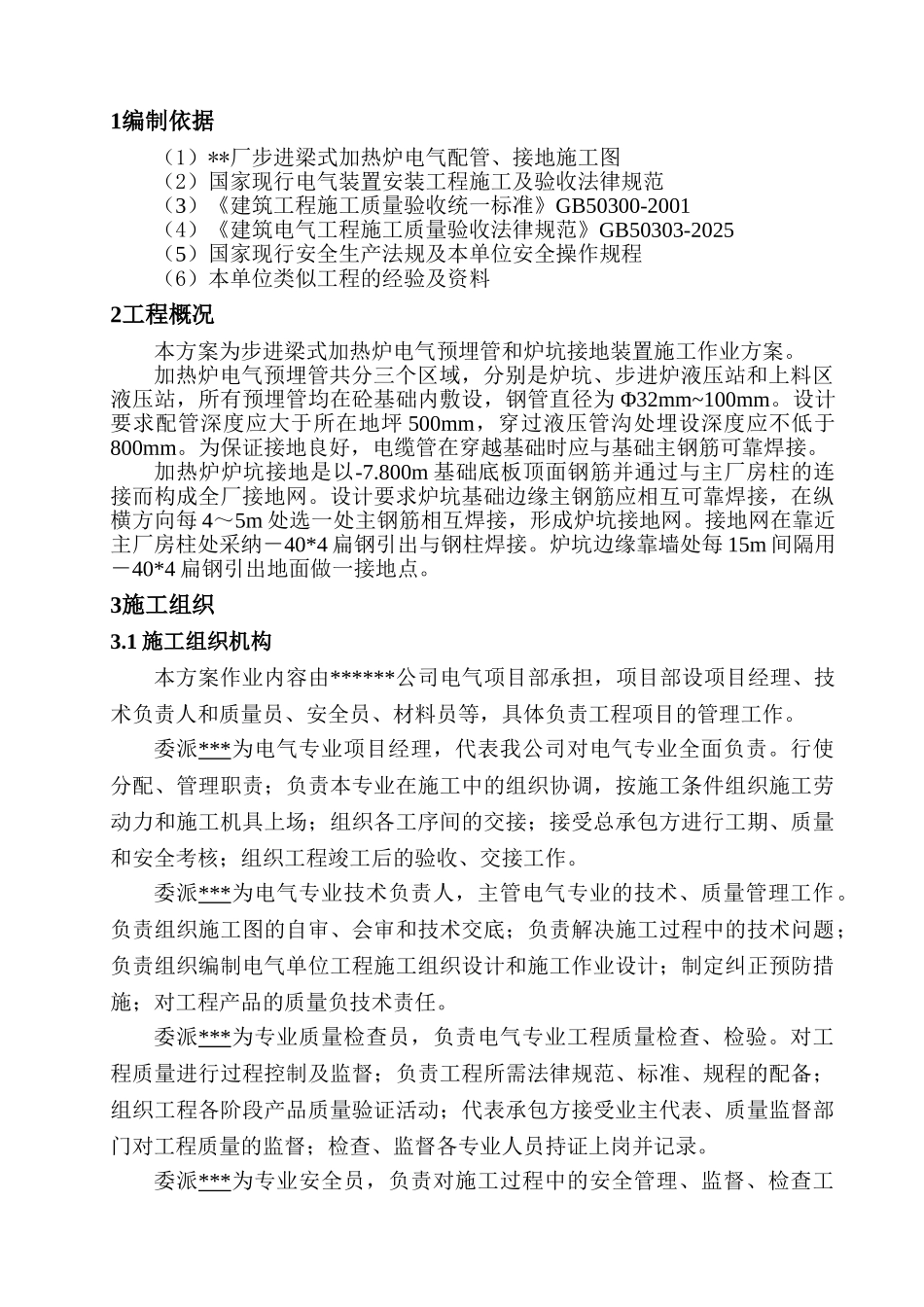

**厂步进梁式加热炉电气安装工程基础配管及接地安装施工作业方案******电气项目部1编制依据（1）**厂步进梁式加热炉电气配管、接地施工图（2）国家现行电气装置安装工程施工及验收法律规范（3）《建筑工程施工质量验收统一标准》GB50300-2001（4）《建筑电气工程施工质量验收法律规范》GB50303-2025（5）国家现行安全生产法规及本单位安全操作规程（6）本单位类似工程的经验及资料2工程概况本方案为步进梁式加热炉电气预埋管和炉坑接地装置施工作业方案。加热炉电气预埋管共分三个区域，分别是炉坑、步进炉液压站和上料区液压站，所有预埋管均在砼基础内敷设，钢管直径为 Φ32mm~100mm。设计要求配管深度应大于所在地坪 500mm，穿过液压管沟处埋设深度应不低于800mm。为保证接地良好，电缆管在穿越基础时应与基础主钢筋可靠焊接。加热炉炉坑接地是以-7.800m 基础底板顶面钢筋并通过与主厂房柱的连接而构成全厂接地网。设计要求炉坑基础边缘主钢筋应相互可靠焊接，在纵横方向每 4～5m 处选一处主钢筋相互焊接，形成炉坑接地网。接地网在靠近主厂房柱处采纳－40*4 扁钢引出与钢柱焊接。炉坑边缘靠墙处每 15m 间隔用－40*4 扁钢引出地面做一接地点。3施工组织3.1 施工组织机构本方案作业内容由******公司电气项目部承担，项目部设项目经理、技术负责人和质量员、安全员、材料员等，具体负责工程项目的管理工作。委派***为电气专业项目经理，代表我公司对电气专业全面负责。行使分配、管理职责；负责本专业在施工中的组织协调，按施工条件组织施工劳动力和施工机具上场；组织各工序间的交接；接受总承包方进行工期、质量和安全考核；组织工程竣工后的验收、交接工作。委派***为电气专业技术负责人，主管电气专业的技术、质量管理工作。负责组织施工图的自审、会审和技术交底；负责解决施工过程中的技术问题；负责组织编制电气单位工程施工组织设计和施工作业设计；制定纠正预防措施；对工程产品的质量负技术责任。委派***为专业质量检查员，负责电气专业工程质量检查、检验。对工程质量进行过程控制及监督；负责工程所需法律规范、标准、规程的配备；组织工程各阶段产品质量验证活动；代表承包方接受业主代表、质量监督部门对工程质量的监督；检查、监督各专业人员持证上岗并记录。委派***为专业安全员，负责对施工过程中的安全管理、监督、检查工作，对项目施工负安全监督责任。负责对现场违章指挥、违章操作、违反劳动纪律的人员和行为进行...
