钻孔桩水下混凝土灌注施工作业指导书VIP专享

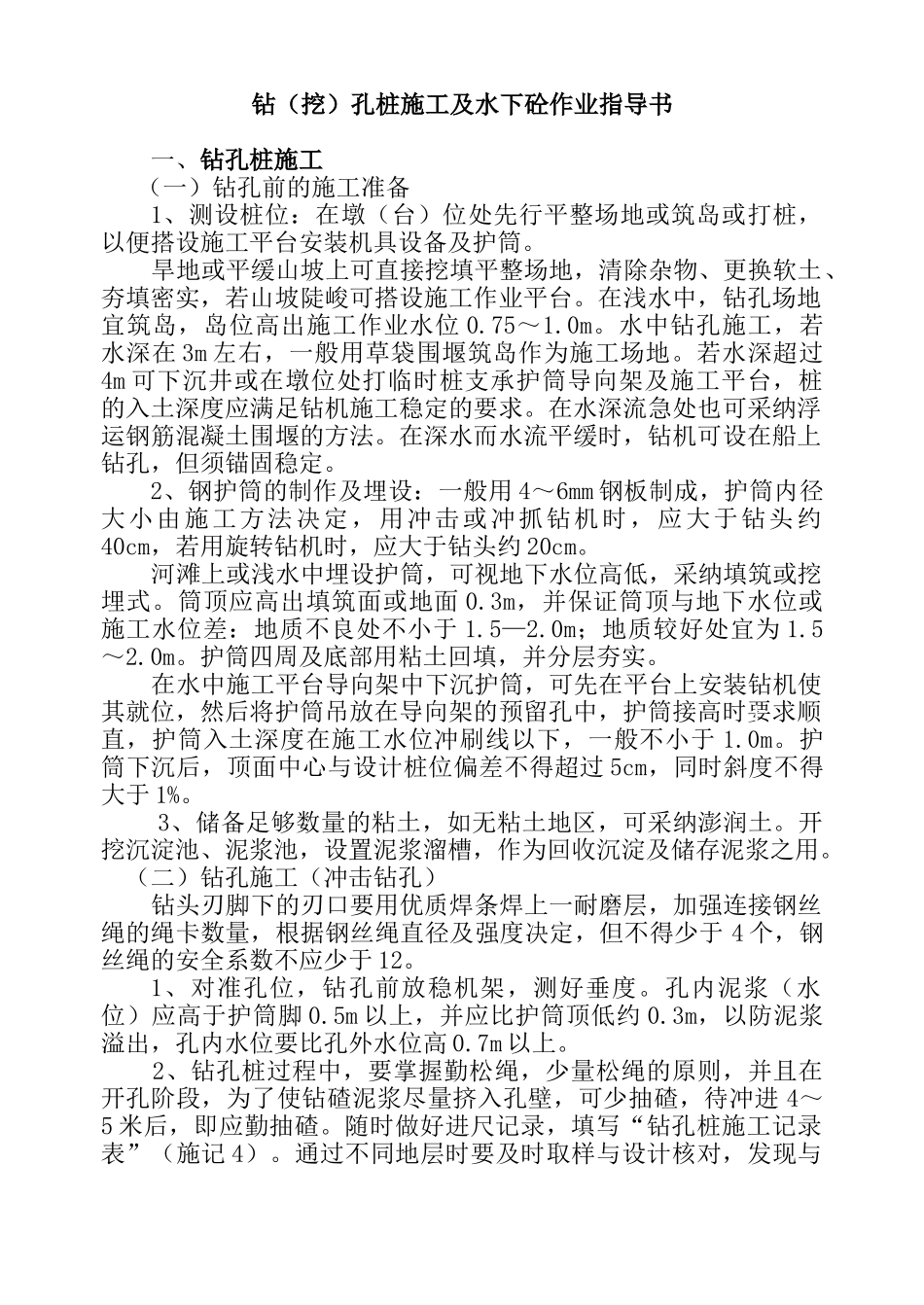

钻（挖）孔桩施工及水下砼作业指导书一、钻孔桩施工 （一）钻孔前的施工准备1、测设桩位：在墩（台）位处先行平整场地或筑岛或打桩，以便搭设施工平台安装机具设备及护筒。旱地或平缓山坡上可直接挖填平整场地，清除杂物、更换软土、夯填密实，若山坡陡峻可搭设施工作业平台。在浅水中，钻孔场地宜筑岛，岛位高出施工作业水位 0.75～1.0m。水中钻孔施工，若水深在 3m 左右，一般用草袋围堰筑岛作为施工场地。若水深超过4m 可下沉井或在墩位处打临时桩支承护筒导向架及施工平台，桩的入土深度应满足钻机施工稳定的要求。在水深流急处也可采纳浮运钢筋混凝土围堰的方法。在深水而水流平缓时，钻机可设在船上钻孔，但须锚固稳定。2、钢护筒的制作及埋设：一般用 4～6mm 钢板制成，护筒内径大小由施工方法决定，用冲击或冲抓钻机时，应大于钻头约40cm，若用旋转钻机时，应大于钻头约 20cm。河滩上或浅水中埋设护筒，可视地下水位高低，采纳填筑或挖埋式。筒顶应高出填筑面或地面 0.3m，并保证筒顶与地下水位或施工水位差：地质不良处不小于 1.5—2.0m；地质较好处宜为 1.5～2.0m。护筒四周及底部用粘土回填，并分层夯实。在水中施工平台导向架中下沉护筒，可先在平台上安装钻机使其就位，然后将护筒吊放在导向架的预留孔中，护筒接高时要求顺直，护筒入土深度在施工水位冲刷线以下，一般不小于 1.0m。护筒下沉后，顶面中心与设计桩位偏差不得超过 5cm，同时斜度不得大于 1%。3、储备足够数量的粘土，如无粘土地区，可采纳澎润土。开挖沉淀池、泥浆池，设置泥浆溜槽，作为回收沉淀及储存泥浆之用。（二）钻孔施工（冲击钻孔） 钻头刃脚下的刃口要用优质焊条焊上一耐磨层，加强连接钢丝绳的绳卡数量，根据钢丝绳直径及强度决定，但不得少于 4 个，钢丝绳的安全系数不应少于 12。1、对准孔位，钻孔前放稳机架，测好垂度。孔内泥浆（水位）应高于护筒脚 0.5m 以上，并应比护筒顶低约 0.3m，以防泥浆溢出，孔内水位要比孔外水位高 0.7m 以上。 2、钻孔桩过程中，要掌握勤松绳，少量松绳的原则，并且在开孔阶段，为了使钻碴泥浆尽量挤入孔壁，可少抽碴，待冲进 4～5 米后，即应勤抽碴。随时做好进尺记录，填写“钻孔桩施工记录表”（施记 4）。通过不同地层时要及时取样与设计核对，发现与设计不符时，应及时与设计单位联系，进行变更设计，实行处理措施。 3、施工过程中要控制孔内泥浆比重，造浆用的粘土要求质地良好，粉碎过筛...
