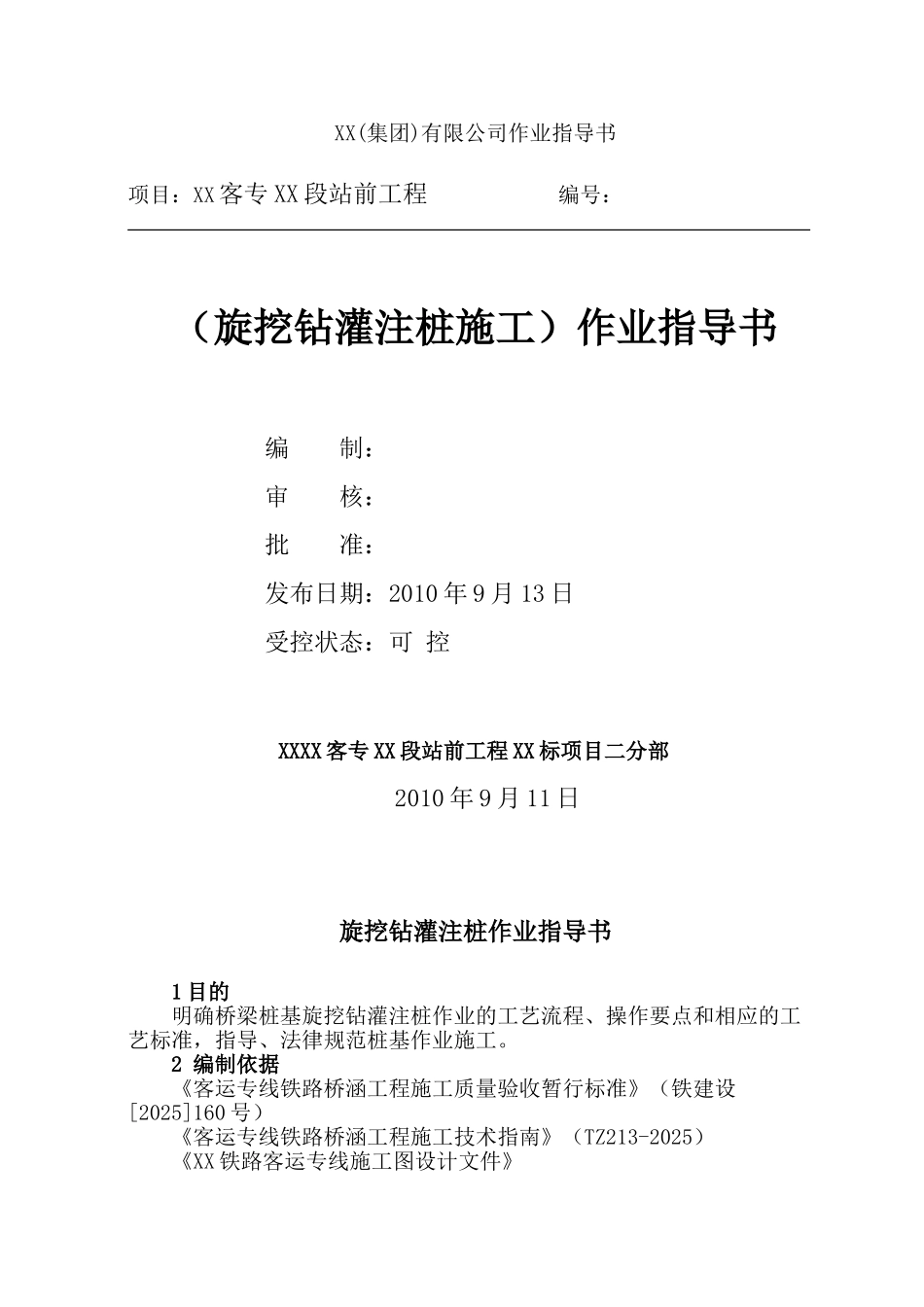

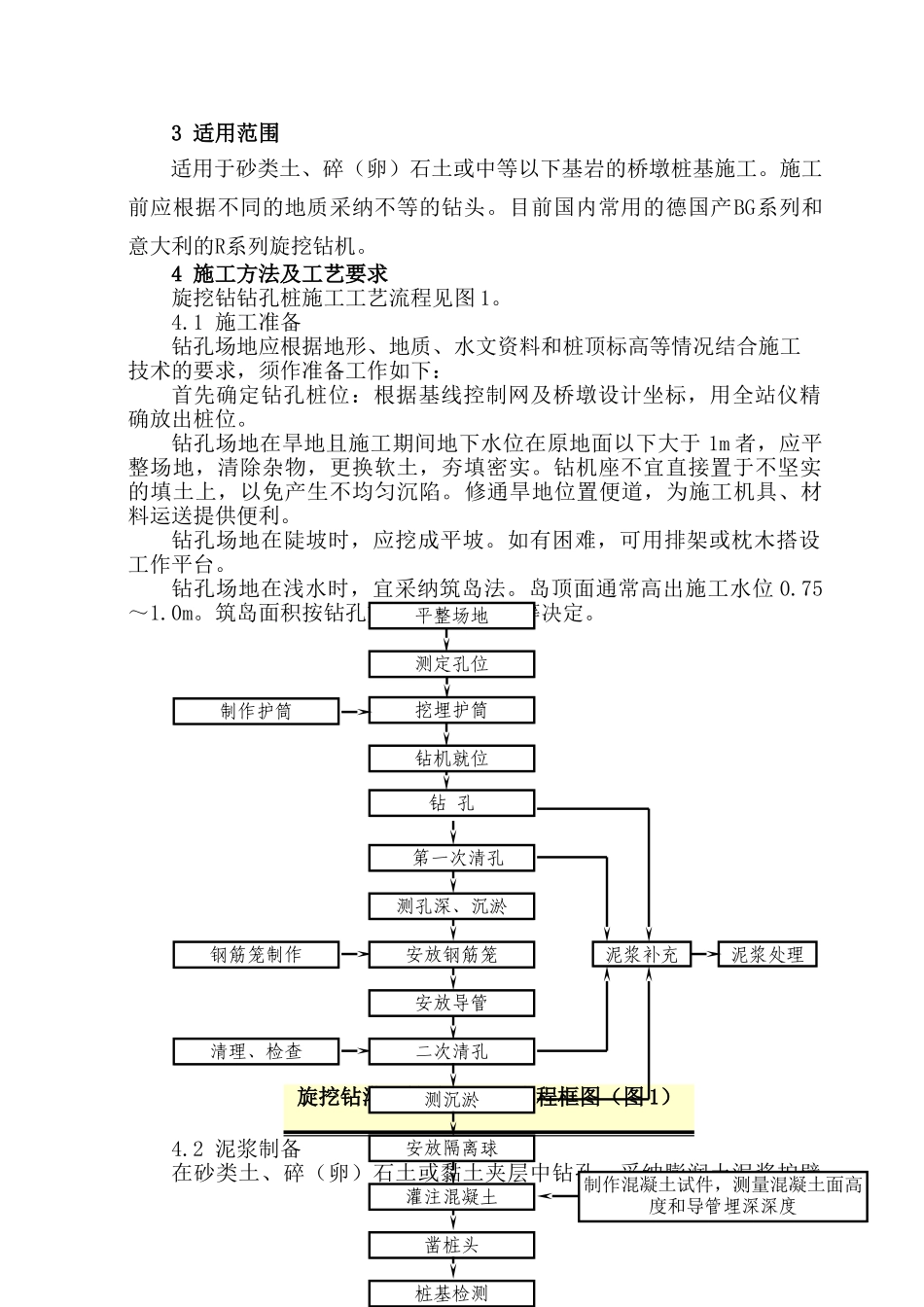

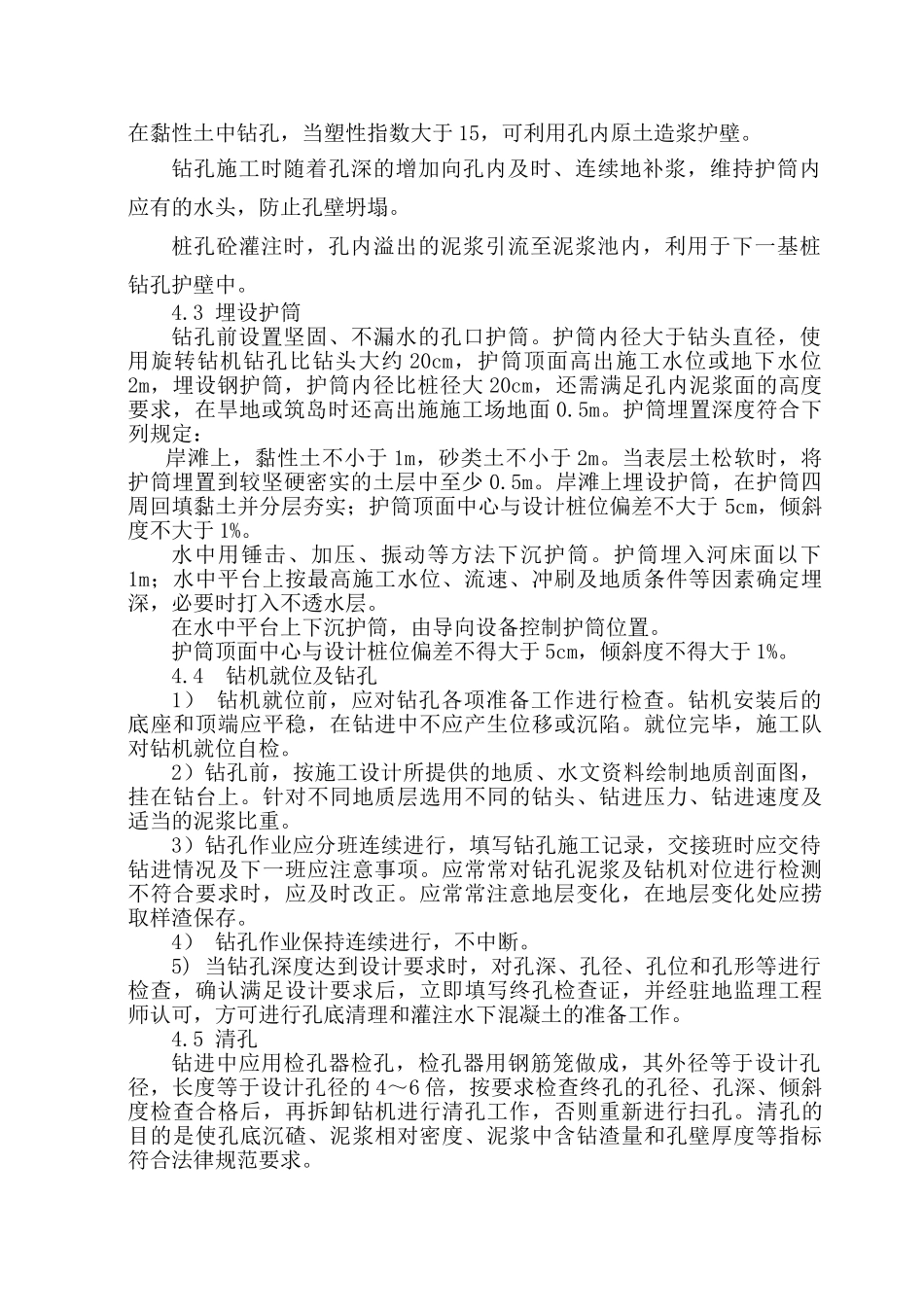

XX(集团)有限公司作业指导书项目：XX 客专 XX 段站前工程 编号： （旋挖钻灌注桩施工）作业指导书 编 制： 审 核： 批 准： 发布日期：2010 年 9 月 13 日 受控状态：可 控XXXX 客专 XX 段站前工程 XX 标项目二分部 2010 年 9 月 11 日旋挖钻灌注桩作业指导书1 目的明确桥梁桩基旋挖钻灌注桩作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范桩基作业施工。2 编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》（铁建设[2025]160 号）《客运专线铁路桥涵工程施工技术指南》（TZ213-2025）《XX 铁路客运专线施工图设计文件》3 适用范围适用于砂类土、碎（卵）石土或中等以下基岩的桥墩桩基施工。施工前应根据不同的地质采纳不等的钻头。目前国内常用的德国产BG系列和意大利的R系列旋挖钻机。4 施工方法及工艺要求旋挖钻钻孔桩施工工艺流程见图 1。4.1 施工准备 钻孔场地应根据地形、地质、水文资料和桩顶标高等情况结合施工技术的要求，须作准备工作如下：首先确定钻孔桩位：根据基线控制网及桥墩设计坐标，用全站仪精确放出桩位。钻孔场地在旱地且施工期间地下水位在原地面以下大于 1m 者，应平整场地，清除杂物，更换软土，夯填密实。钻机座不宜直接置于不坚实的填土上，以免产生不均匀沉陷。修通旱地位置便道，为施工机具、材料运送提供便利。钻孔场地在陡坡时，应挖成平坡。如有困难，可用排架或枕木搭设工作平台。钻孔场地在浅水时，宜采纳筑岛法。岛顶面通常高出施工水位 0.75～1.0m。筑岛面积按钻孔方法、设备大小等决定。旋挖钻灌注桩施工工艺流程框图（图 1）4.2 泥浆制备在砂类土、碎（卵）石土或黏土夹层中钻孔，采纳膨润土泥浆护壁。平整场地凿桩头测定孔位挖埋护筒钻机就位钻 孔制作护筒 第一次清孔测孔深、沉淤安放钢筋笼安放导管二次清孔灌注混凝土制作混凝土试件，测量混凝土面高度和导管埋深深度清理、检查钢筋笼制作桩基检测测沉淤安放隔离球泥浆补充泥浆处理在黏性土中钻孔，当塑性指数大于 15，可利用孔内原土造浆护壁。钻孔施工时随着孔深的增加向孔内及时、连续地补浆，维持护筒内应有的水头，防止孔壁坍塌。桩孔砼灌注时，孔内溢出的泥浆引流至泥浆池内，利用于下一基桩钻孔护壁中。4.3 埋设护筒 钻孔前设置坚固、不漏水的孔口护筒。护筒内径大于钻头直径，使用旋转钻机钻孔比钻头大约 20cm，护筒顶面高出施工水位或地下水位2m，埋设钢护筒，护筒内径比桩径...
