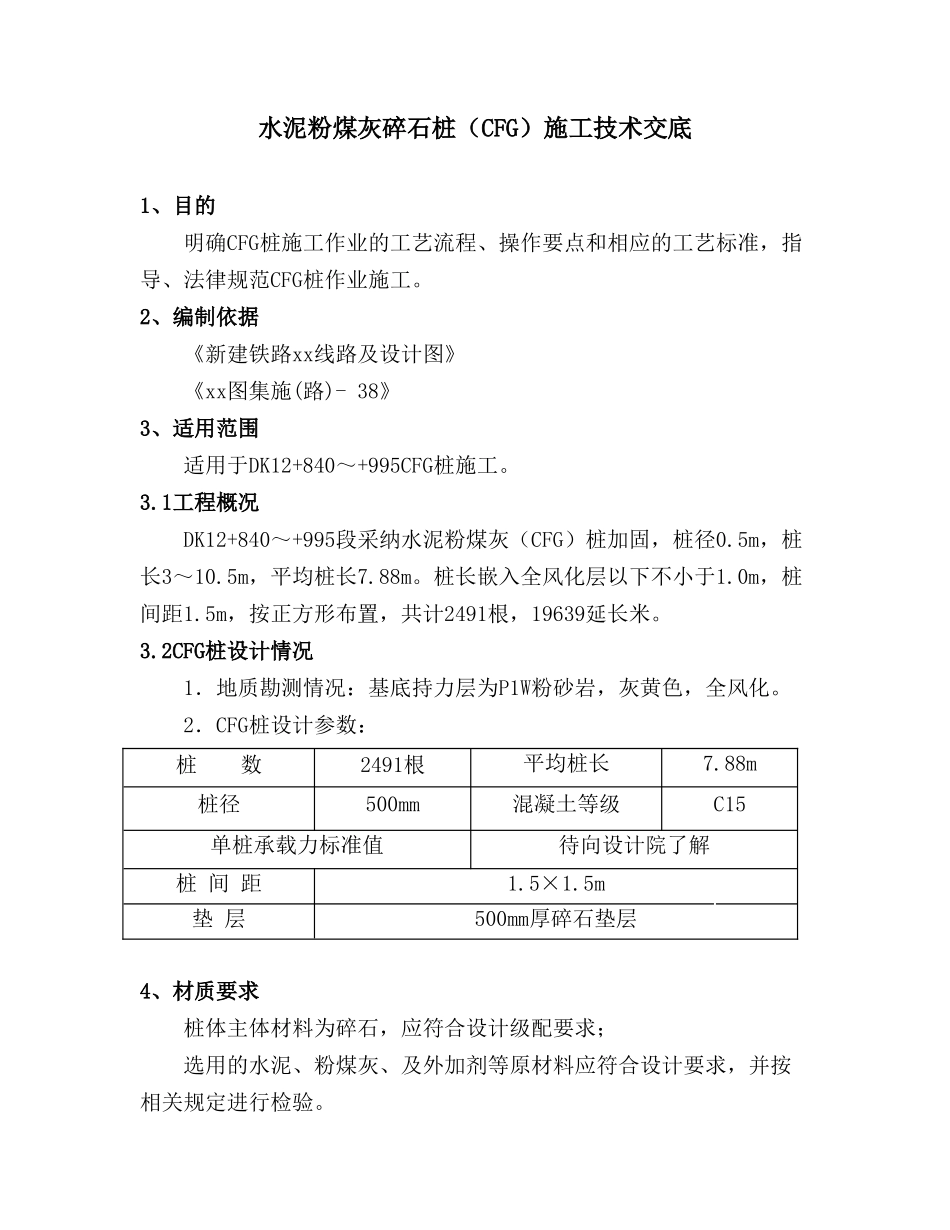

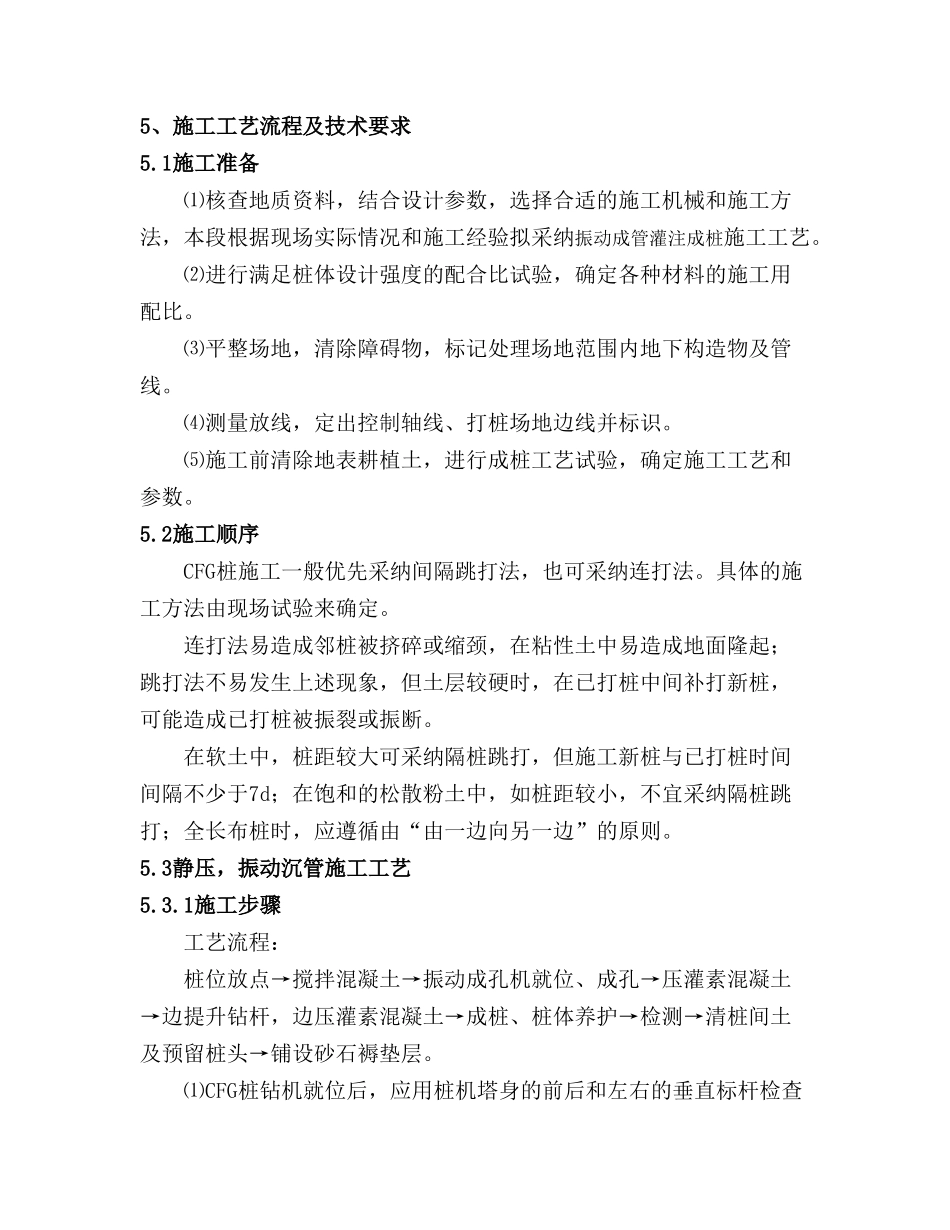

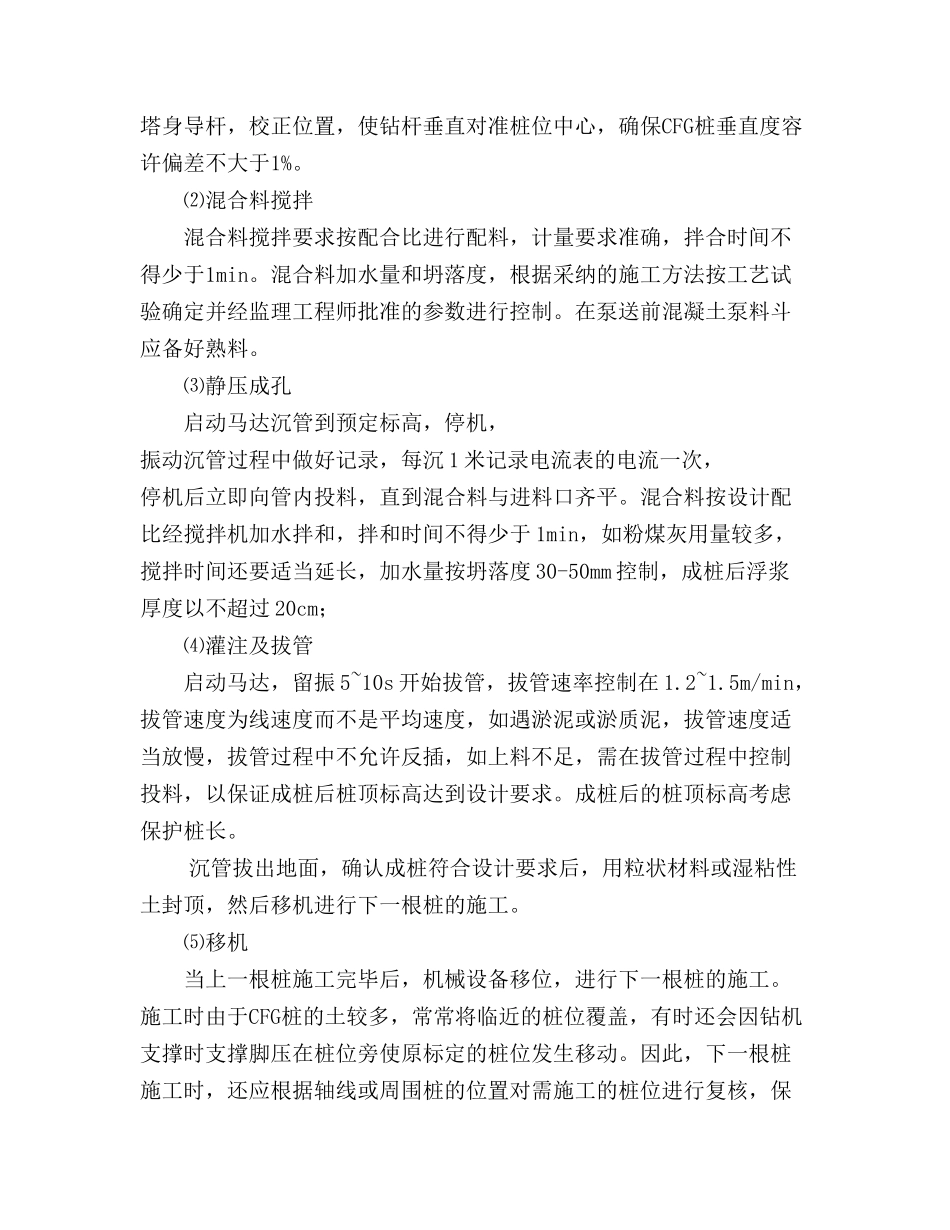

水泥粉煤灰碎石桩（CFG）施工技术交底1、目的明确CFG桩施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范CFG桩作业施工。2、编制依据《新建铁路xx线路及设计图》《xx图集施(路)- 38》3、适用范围适用于DK12+840～+995CFG桩施工。3.1工程概况DK12+840～+995段采纳水泥粉煤灰（CFG）桩加固，桩径0.5m，桩长3～10.5m，平均桩长7.88m。桩长嵌入全风化层以下不小于1.0m，桩间距1.5m，按正方形布置，共计2491根，19639延长米。3.2CFG桩设计情况1．地质勘测情况：基底持力层为P1W粉砂岩，灰黄色，全风化。2．CFG桩设计参数：桩 数2491根平均桩长7.88m桩径500mm混凝土等级C15单桩承载力标准值待向设计院了解桩 间 距1.5×1.5m垫 层500mm厚碎石垫层4、材质要求桩体主体材料为碎石，应符合设计级配要求；选用的水泥、粉煤灰、及外加剂等原材料应符合设计要求，并按相关规定进行检验。5、施工工艺流程及技术要求5.1施工准备⑴核查地质资料，结合设计参数，选择合适的施工机械和施工方法，本段根据现场实际情况和施工经验拟采纳振动成管灌注成桩施工工艺。⑵进行满足桩体设计强度的配合比试验，确定各种材料的施工用配比。⑶平整场地，清除障碍物，标记处理场地范围内地下构造物及管线。⑷测量放线，定出控制轴线、打桩场地边线并标识。⑸施工前清除地表耕植土，进行成桩工艺试验，确定施工工艺和参数。5.2施工顺序CFG桩施工一般优先采纳间隔跳打法，也可采纳连打法。具体的施工方法由现场试验来确定。连打法易造成邻桩被挤碎或缩颈，在粘性土中易造成地面隆起；跳打法不易发生上述现象，但土层较硬时，在已打桩中间补打新桩，可能造成已打桩被振裂或振断。在软土中，桩距较大可采纳隔桩跳打，但施工新桩与已打桩时间间隔不少于7d；在饱和的松散粉土中，如桩距较小，不宜采纳隔桩跳打；全长布桩时，应遵循由“由一边向另一边”的原则。5.3静压，振动沉管施工工艺5.3.1施工步骤工艺流程：桩位放点→搅拌混凝土→振动成孔机就位、成孔→压灌素混凝土→边提升钻杆，边压灌素混凝土→成桩、桩体养护→检测→清桩间土及预留桩头→铺设砂石褥垫层。⑴CFG桩钻机就位后，应用桩机塔身的前后和左右的垂直标杆检查塔身导杆，校正位置，使钻杆垂直对准桩位中心，确保CFG桩垂直度容许偏差不大于1%。⑵混合料搅拌混合料搅拌要求按配合比进行配料，计量要求准确，拌合时间不得少于1min。混合料加水量和坍落度，根据采纳的施工方法按工艺试验确定并经监理工...
