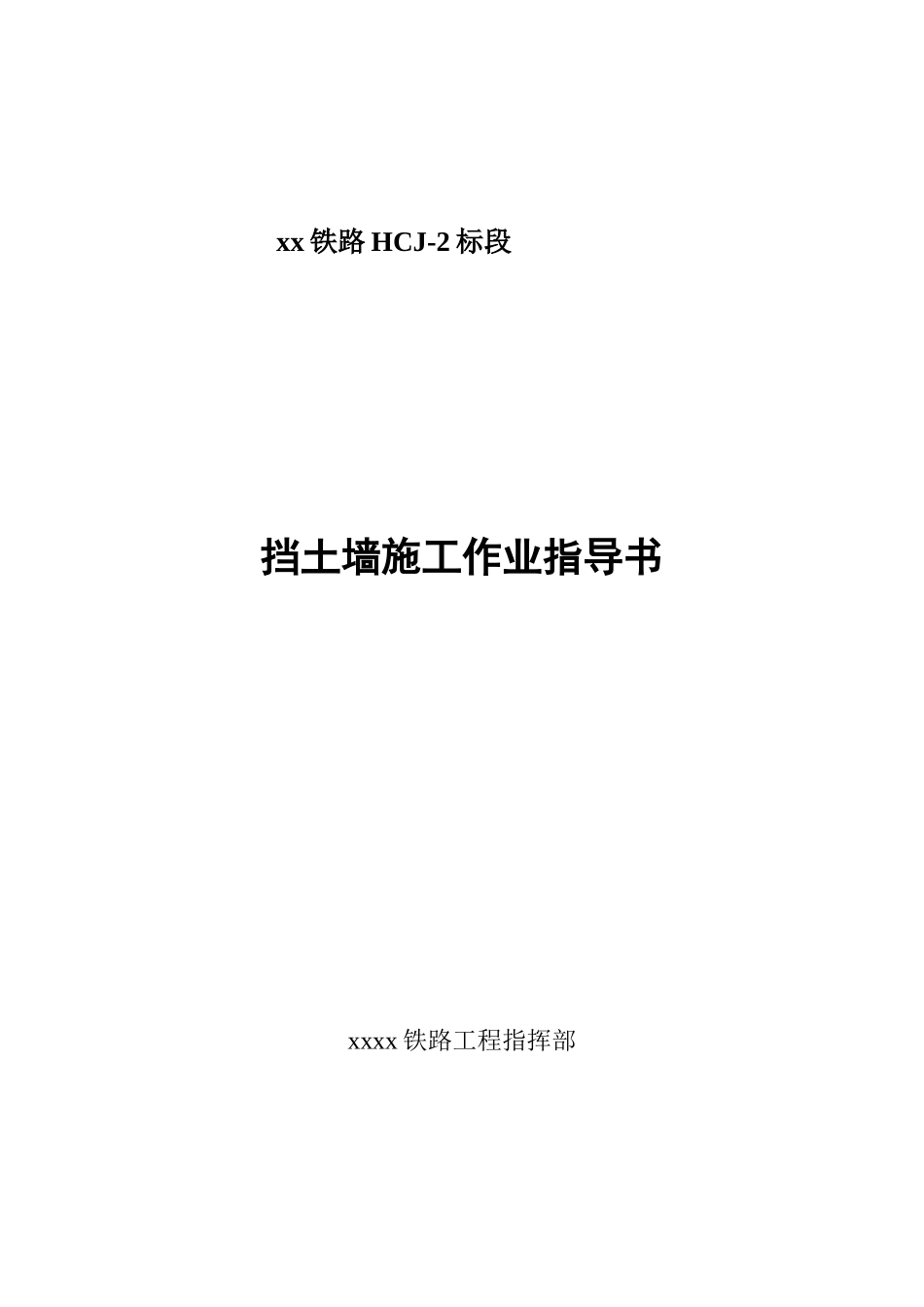

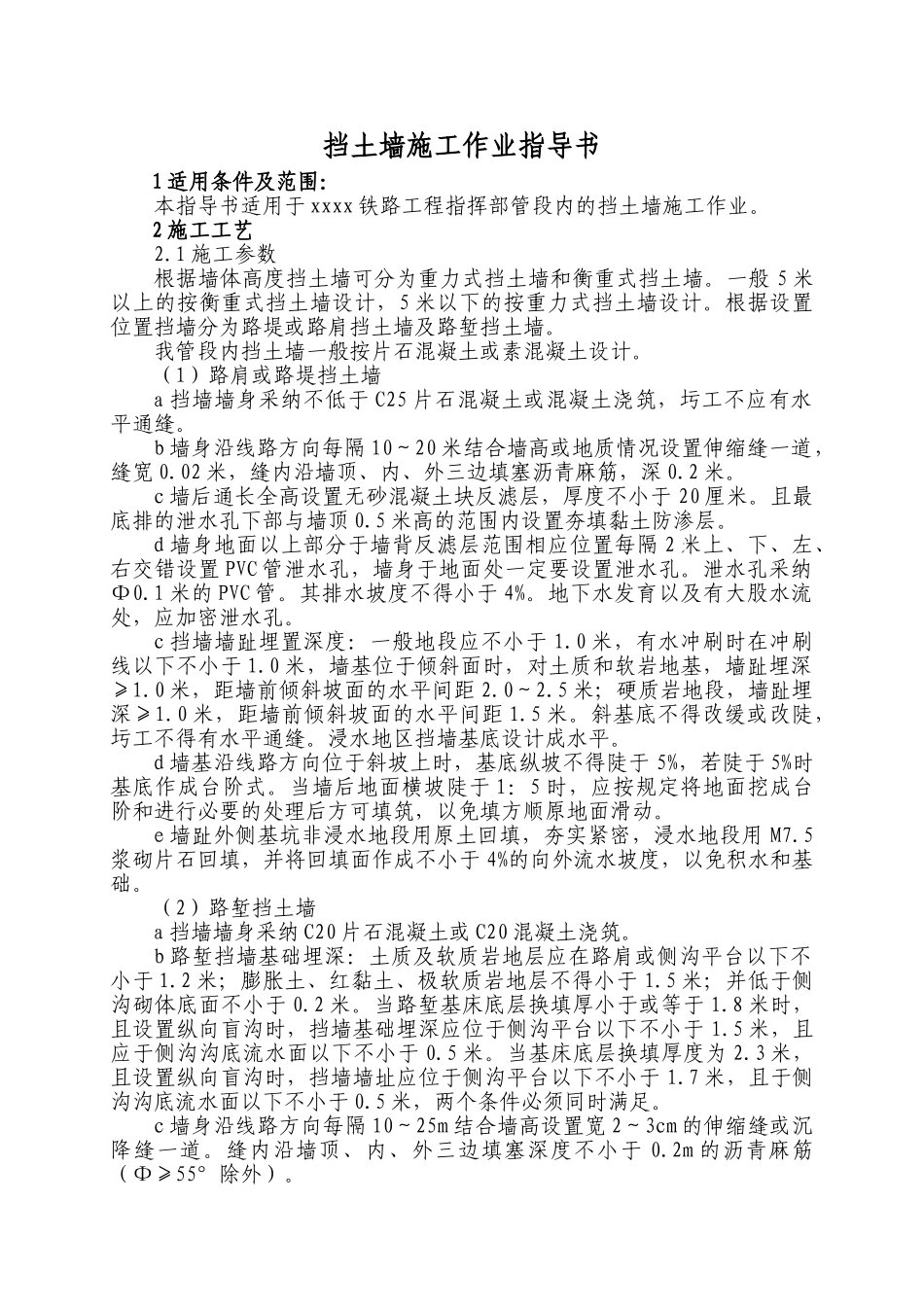

xx 铁路 HCJ-2 标段挡土墙施工作业指导书 xxxx 铁路工程指挥部挡土墙施工作业指导书1 适用条件及范围：本指导书适用于 xxxx 铁路工程指挥部管段内的挡土墙施工作业。2 施工工艺2.1 施工参数根据墙体高度挡土墙可分为重力式挡土墙和衡重式挡土墙。一般 5 米以上的按衡重式挡土墙设计，5 米以下的按重力式挡土墙设计。根据设置位置挡墙分为路堤或路肩挡土墙及路堑挡土墙。我管段内挡土墙一般按片石混凝土或素混凝土设计。（1）路肩或路堤挡土墙a 挡墙墙身采纳不低于 C25 片石混凝土或混凝土浇筑，圬工不应有水平通缝。b 墙身沿线路方向每隔 10～20 米结合墙高或地质情况设置伸缩缝一道，缝宽 0.02 米，缝内沿墙顶、内、外三边填塞沥青麻筋，深 0.2 米。c 墙后通长全高设置无砂混凝土块反滤层，厚度不小于 20 厘米。且最底排的泄水孔下部与墙顶 0.5 米高的范围内设置夯填黏土防渗层。d 墙身地面以上部分于墙背反滤层范围相应位置每隔 2 米上、下、左、右交错设置 PVC 管泄水孔，墙身于地面处一定要设置泄水孔。泄水孔采纳Φ0.1 米的 PVC 管。其排水坡度不得小于 4%。地下水发育以及有大股水流处，应加密泄水孔。c 挡墙墙趾埋置深度：一般地段应不小于 1.0 米，有水冲刷时在冲刷线以下不小于 1.0 米，墙基位于倾斜面时，对土质和软岩地基，墙趾埋深≥1.0 米，距墙前倾斜坡面的水平间距 2.0～2.5 米；硬质岩地段，墙趾埋深≥1.0 米，距墙前倾斜坡面的水平间距 1.5 米。斜基底不得改缓或改陡，圬工不得有水平通缝。浸水地区挡墙基底设计成水平。d 墙基沿线路方向位于斜坡上时，基底纵坡不得陡于 5%，若陡于 5%时基底作成台阶式。当墙后地面横坡陡于 1：5 时，应按规定将地面挖成台阶和进行必要的处理后方可填筑，以免填方顺原地面滑动。e 墙趾外侧基坑非浸水地段用原土回填，夯实紧密，浸水地段用 M7.5浆砌片石回填，并将回填面作成不小于 4%的向外流水坡度，以免积水和基础。（2）路堑挡土墙a 挡墙墙身采纳 C20 片石混凝土或 C20 混凝土浇筑。b 路堑挡墙基础埋深：土质及软质岩地层应在路肩或侧沟平台以下不小于 1.2 米；膨胀土、红黏土、极软质岩地层不得小于 1.5 米；并低于侧沟砌体底面不小于 0.2 米。当路堑基床底层换填厚小于或等于 1.8 米时，且设置纵向盲沟时，挡墙基础埋深应位于侧沟平台以下不小于 1.5 米，且应于侧沟沟底流水面以下不小于 0.5 米。当基床底层换填...
